Электрооборудование (1) — HITACHI EX160WD

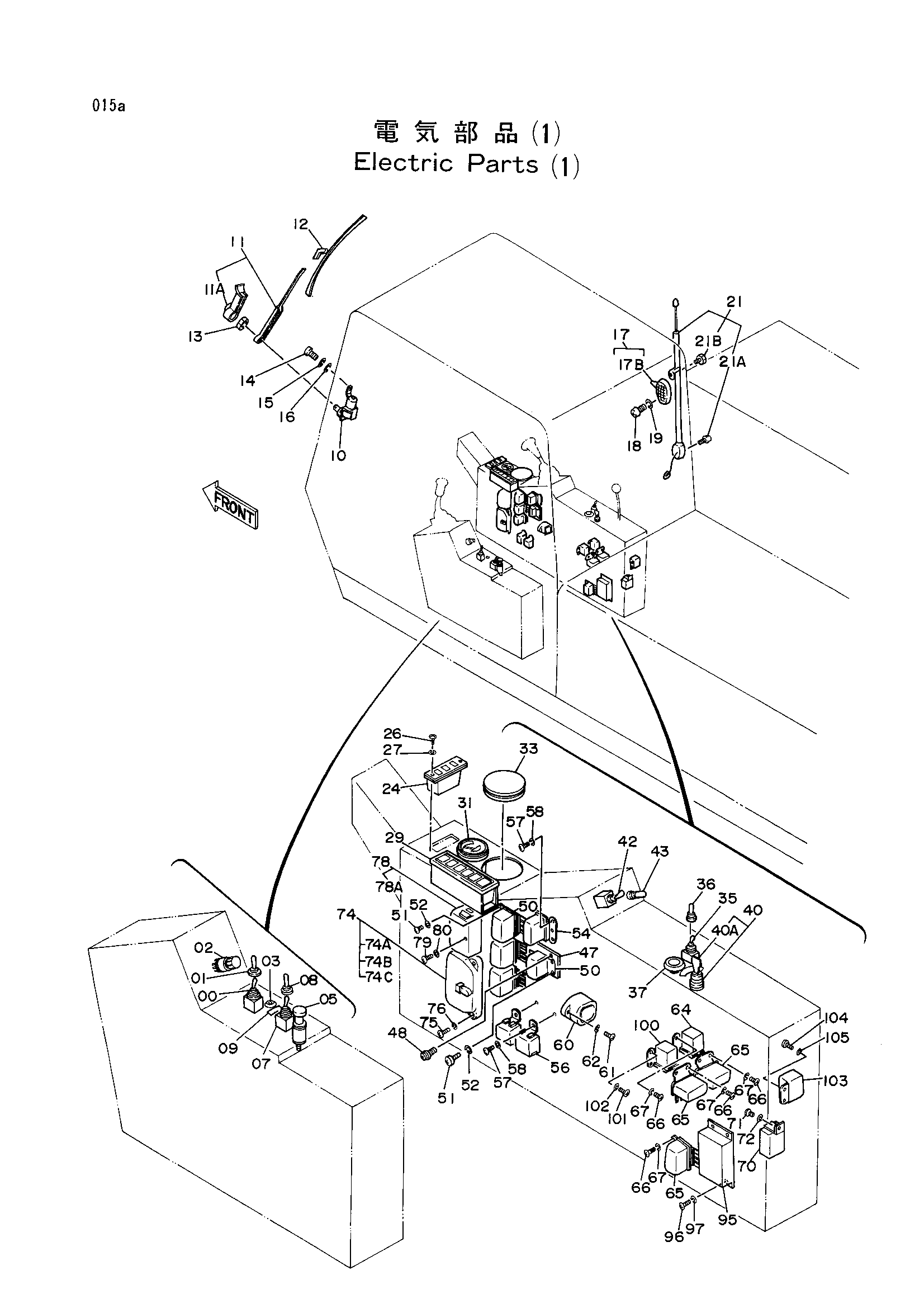

Заводская схема «Электрооборудование (1)» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4075259 | Выключатель | 1 |
| 01 | 4042098 | Колпачок | 3 |
| 02 | 4201802 | Выключатель | 1 |
| 03 | 4146754 | Резиновая прокладка | 2 |
| 05 | 4184395 | Лигхтер | 1 |
| 07 | 4132280 | Выключатель | 1 |
| 08 | 4042098 | Колпачок | 1 |
| 09 | 4248357 | Информационная табличка | 1 |
| 10-13 | 4208955 | Стеклоочиститель в сборе | 1 |
| 10 | 4188762 | Стеклоочиститель мотер | 1 |
| 11 | 4188763 | Рычаг стеклоочистителя | 1 |
| 11A | 4167472 | Крышка | 1 |
| 12 | 4151077 | Щётка стеклоочистителя | 1 |
| 13 | M500807 | Гайка | 1 |
| 14 | J850610 | Винт | 3 |
| 15 | J251006 | Пружинная шайба | 3 |
| 16 | J250006 | Плоская шайба | 3 |
| 17 | 4187082 | Плафон кабины | 1 |
| 17A | 4187083 | Лампа | 1 |
| 18 | M430513 | Винт | 2 |
| 19 | A590905 | Пружинная шайба | 2 |
| 21 | 4123177 | Антенна | 1 |
| 21A | 4210412 | Винт | 1 |
| 21B | 4210413 | Винт | 1 |
| 24 | 4194571 | Панель указатель | 1 |
| 26 | M430513 | Винт | 2 |
| 27 | A590905 | Пружинная шайба | 2 |
| 29 | 4232728 | Панель указатель | 1 |
| 31 | 4199131 | Измеритель воздушный | 1 |
| 33 | 4225896 | Резиновая втулка | 1 |
| 35 | 4132280 | Выключатель (трансмиссия) | 1 |
| 36 | 4042098 | Колпачок | 1 |
| 37 | 4176394 | Резиновая втулка | 1 |
| 40 | 4186743 | Выключатель запуск(с х-марк шпонка) | 1 |
| 40 | 4186745 | Выключатель запуск (с шпонка) | 1 |
| 40A | 4187757 | Шпонка запуск (но.х800) | 1 |
| 40A | 4187759 | Шпонка запуск (но.х800)(1=2 детали) | 1 |
| 42 | 4075259 | Выключатель | 1 |
| 43 | 4042098 | Колпачок | 1 |
| 47 | 4256043 | Пластина | 1 |
| 48 | J460620 | Винт с шайбой | 2 |
| 50 | 4149142 | Реле | 4 |
| 51 | M430510 | Винт | 8 |
| 52 | A590905 | Пружинная шайба | 8 |
| 54 | 4505392 | Реле (звуковой сигнал) | 1 |
| 56 | 4215003 | Фласхер (турн, хазард) | 2 |
| 57 | M430610 | Винт | 4 |
| 58 | A590906 | Пружинная шайба | 4 |
| 60 | 970879 | Зуммер | 1 |
| 61 | M430413 | Винт | 2 |
| 62 | A590904 | Пружинная шайба | 2 |
| 64 | 4152940 | Реле хоурметер | 1 |
| 65 | 4149142 | Реле | 3 |
| 66 | M430510 | Винт | 8 |
| 67 | A590905 | Пружинная шайба | 8 |
| 70 | 4205029 | Реле (кхарге) | 1 |
| 71 | M430610 | Винт | 1 |
| 72 | A590906 | Пружинная шайба | 1 |
| 74 | 4233131 | Короб предохранитель | 1 |
| 74A | 4127781 | Предохранитель (15A) | 4 |
| 74B | 4195610 | Предохранитель (10A) | 8 |
| 74C | 4208246 | Предохранитель (1A) | 2 |
| 75 | J850625 | Винт | 2 |
| 76 | J250006 | Плоская шайба | 2 |
| 78 | 4233132 | Короб предохранитель | 1 |
| 78A | 4127781 | Предохранитель (15A) | 6 |
| 79 | M430510 | Винт | 2 |
| 80 | A590905 | Пружинная шайба | 2 |
| 95 | 9062123 | Блок управление | 1 |
| 96 | M430610 | Винт | 4 |
| 97 | A590906 | Пружинная шайба | 4 |
| 100 | 4152940 | Реле хоурметер | 1 |
| 101 | M430513 | Винт | 2 |
| 102 | A590905 | Пружинная шайба | 2 |
| 103 | 4189180 | Таймер | 1 |
| 104 | M430610 | Винт | 2 |
| 105 | A590906 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
