Электрооборудование (3) — HITACHI EX160WD

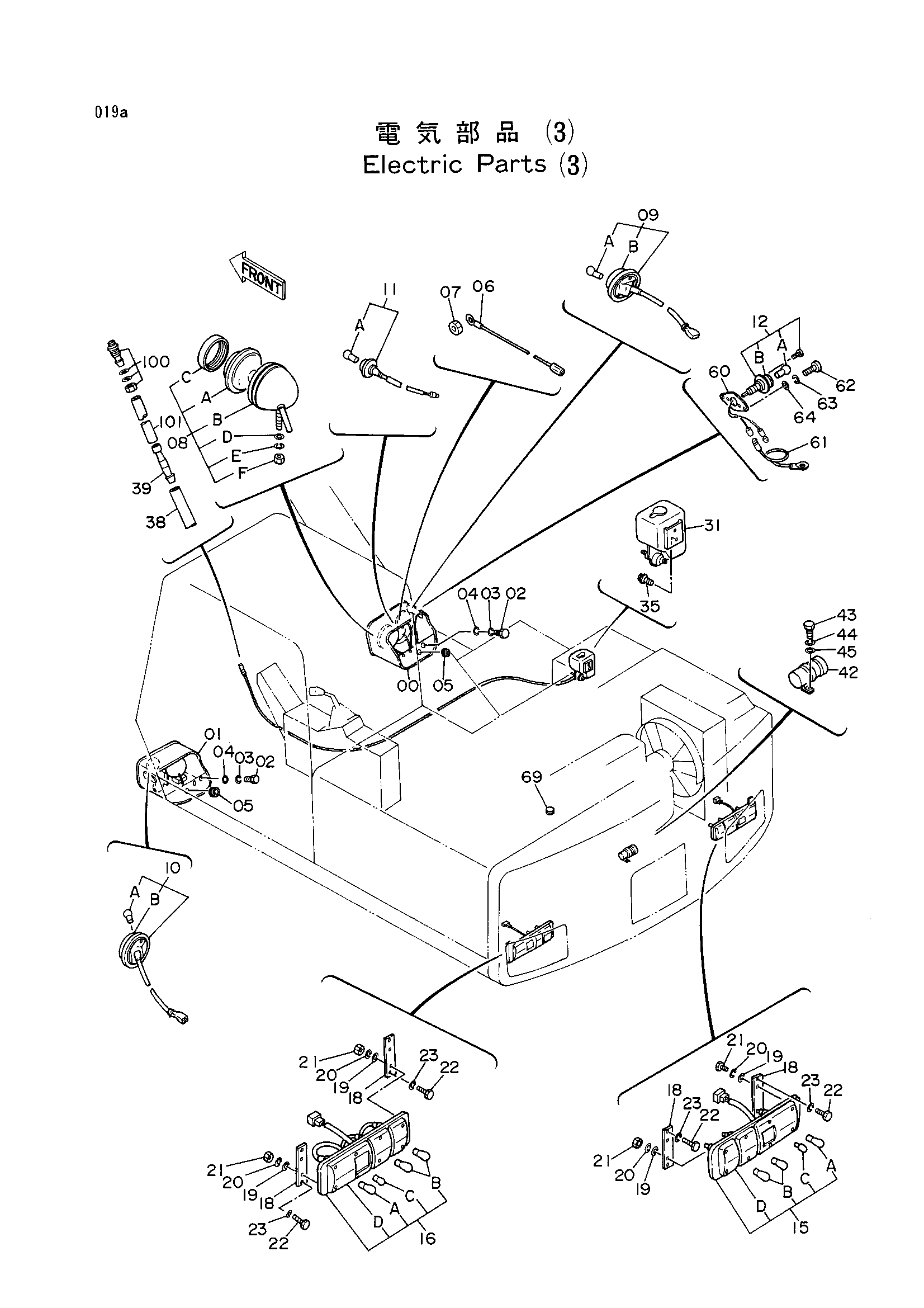

Заводская схема «Электрооборудование (3)» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6008836 | Кронштейн | 1 |
| 01 | 6008837 | Кронштейн | 1 |
| 02 | J901230 | Болт | 6 |
| 03 | A590912 | Пружинная шайба | 6 |
| 04 | A590112 | Плоская шайба | 6 |
| 05 | 965958 | Втулка | 2 |
| 06 | 4223772 | Жгут проводов | 2 |
| 07 | M500605 | Гайка | 2 |
| 08 | 4224865 | Фонарь (головка фонарь) | 2 |
| 08A | 4123423 | Лампа | 1 |
| 08B | 4123647 | Корпус | 1 |
| 08C | 4163452 | Лента | 2 |
| 08D | A590114 | Шайба | 1 |
| 08E | A590914 | Пружинная шайба | 1 |
| 08F | M501411 | Гайка | 1 |
| 09 | 4123645 | Фонарь (передний турн R) | 1 |
| 09A | 4174814 | Лампа (21W) | 1 |
| 09B | 4182178 | Рассеиватель | 1 |
| 10 | 4123644 | Фонарь (передний турн L) | 1 |
| 10A | 4174814 | Лампа (21W) | 1 |
| 10B | 4182178 | Рассеиватель | 1 |
| 11 | 4123422 | Фонарь(клеаранке, стояночный) | 2 |
| 11A | 4174815 | Лампа (5W) | 1 |
| 12 | 4123344 | Фонарь (боковой турн) | 2 |
| 12A | 4174815 | Лампа (5W) | 1 |
| 12B | 4182179 | Рассеиватель | 1 |
| 15 | 4149145 | Фонарь задний (правый) | 1 |
| 15A | 4174817 | Лампа (25/10W) | 1 |
| 15B | 4174818 | Лампа (25W) | 2 |
| 15C | 4174819 | Лампа (3W) | 1 |
| 15D | 4182180 | Рассеиватель | 1 |
| 16 | 4149146 | Фонарь задний (левый) | 1 |
| 16A | 4174817 | Лампа (25/10W) | 1 |
| 16B | 4174818 | Лампа (25W) | 2 |
| 16C | 4174819 | Лампа (3W) | 1 |
| 16D | 4182180 | Рассеиватель | 1 |
| 18 | 4185415 | Пластина | 4 |
| 19 | A590105 | Плоская шайба | 8 |
| 20 | A590905 | Пружинная шайба | 8 |
| 21 | M500504 | Гайка | 8 |
| 22 | J900612 | Болт | 8 |
| 23 | A590906 | Пружинная шайба | 8 |
| 31 | 4203595 | Виндов-васхер | 1 |
| 35 | J020620 | Болт с шайбой | 2 |
| 38 | 4229427 | Виниловый шланг | 1 |
| 39 | 4229428 | Адаптер | 1 |
| 42 | 4232093 | Сигнализация (задний буззер) | 1 |
| 43 | J900814 | Болт | 1 |
| 44 | A590908 | Пружинная шайба | 1 |
| 45 | A590108 | Плоская шайба | 1 |
| 60 | 4228698 | Кронштейн | 2 |
| 61 | 4229151 | Жгут проводов | 2 |
| 62 | M430516 | Винт | 4 |
| 63 | A590905 | Пружинная шайба | 4 |
| 64 | A590105 | Плоская шайба | 4 |
| 100 | 4107673 | Форсунка | 1 |
| 101 | 4216876 | Виниловый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
