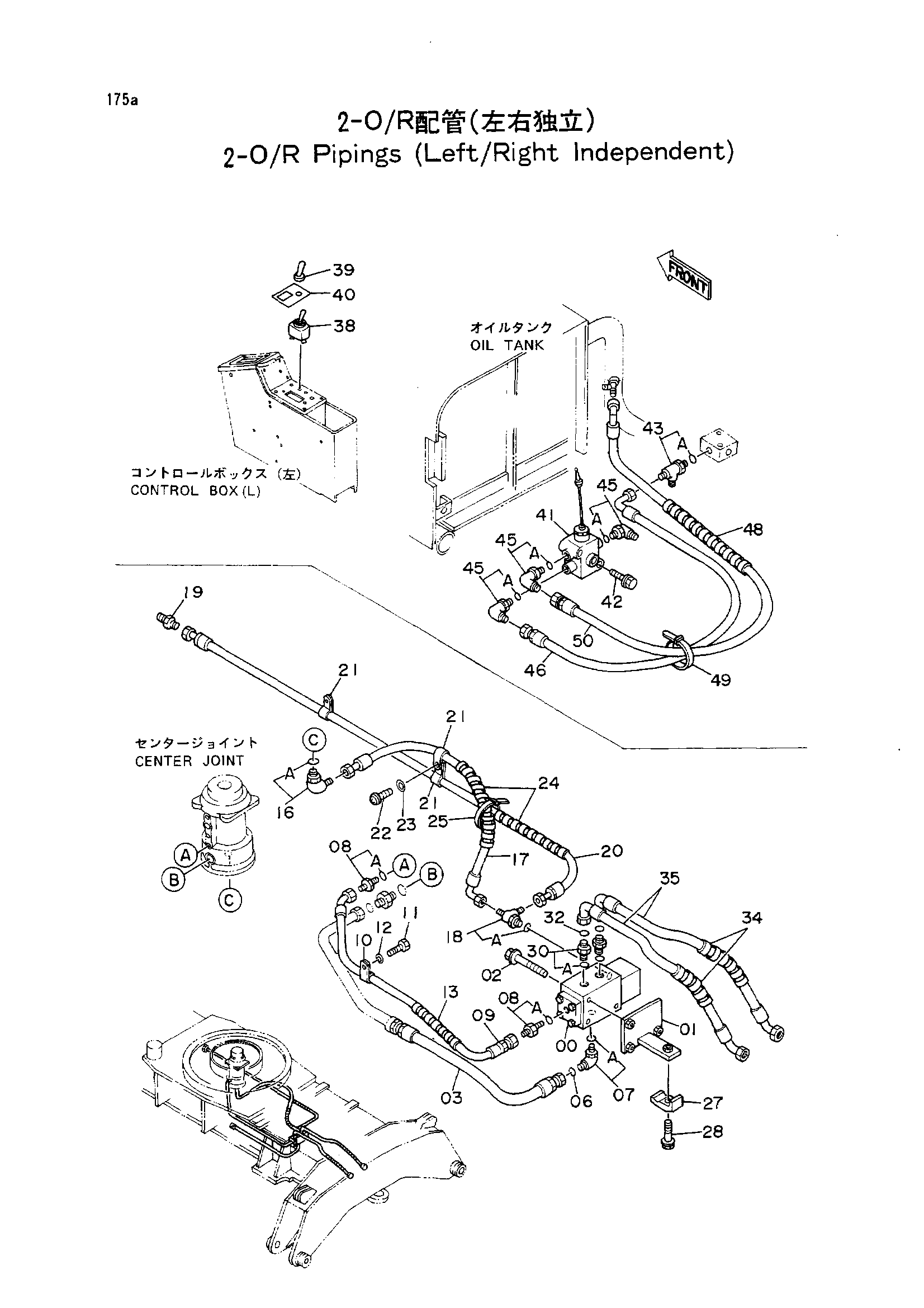

2-O/R трубопроводы (левый/правый индепендент) — HITACHI EX160WD
Заводская схема «2-O/R трубопроводы (левый/правый индепендент)» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4223033 | Гидрораспределитель | 1 |
| 01 | 9732248 | Кронштейн | 1 |
| 02 | J011200 | Болт с шайбой | 3 |
| 03 | 4242408 | Шланг | 1 |
| 06 | 4187308 | Уплотнительное кольцо | 1 |
| 07 | 4157562 | Угловой штуцер | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4200467 | Адаптер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4207384 | Нейлоновый шланг | 1 |
| 10 | 4190253 | Зажим | 1 |
| 11 | J901220 | Болт | 1 |
| 12 | A590912 | Пружинная шайба | 1 |
| 13 | 4133527 | Защитный кожух | 1 |
| 16 | 4154671 | Угловой штуцер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4213421 | Нейлоновый шланг | 1 |
| 18 | 4207300 | Тройник | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4223393 | Адаптер | 1 |
| 20 | 4207962 | Нейлоновый шланг | 1 |
| 21 | 4190253 | Зажим | 3 |
| 22 | J450614 | Винт с шайбой | 1 |
| 23 | A590108 | Плоская шайба | 1 |
| 24 | 4133527 | Защитный кожух | 2 |
| 25 | 4055312 | Ленточный зажим | 1 |
| 27 | 4190126 | Хомут трубки | 1 |
| 28 | J011255 | Болт с шайбой | 1 |
| 30 | 4188623 | Адаптер | 2 |
| 30A | 4506424 | Уплотнительное кольцо | 1 |
| 32 | 4138938 | Уплотнительное кольцо | 2 |
| 34 | 4044420 | Защитный кожух | 2 |
| 35 | 4242407 | Шланг | 2 |
| 38 | 4132280 | Выключатель | 1 |
| 39 | 4042098 | Колпачок | 1 |
| 40 | 4248356 | Информационная табличка | 1 |
| 41 | 4200389 | Электромагнитный клапан | 1 |
| 42 | J010865 | Болт с шайбой | 2 |
| 43 | 4203171 | Тройник | 1 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 45 | 4154670 | Угловой штуцер | 3 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 46 | 4222022 | Нейлоновый шланг | 1 |
| 48 | 4133527 | Защитный кожух | 1 |
| 49 | 4055312 | Ленточный зажим | 5 |
| 50 | 4219311 | Нейлоновый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
