Аутригер гидроцилиндр (левый) — HITACHI EX160WD

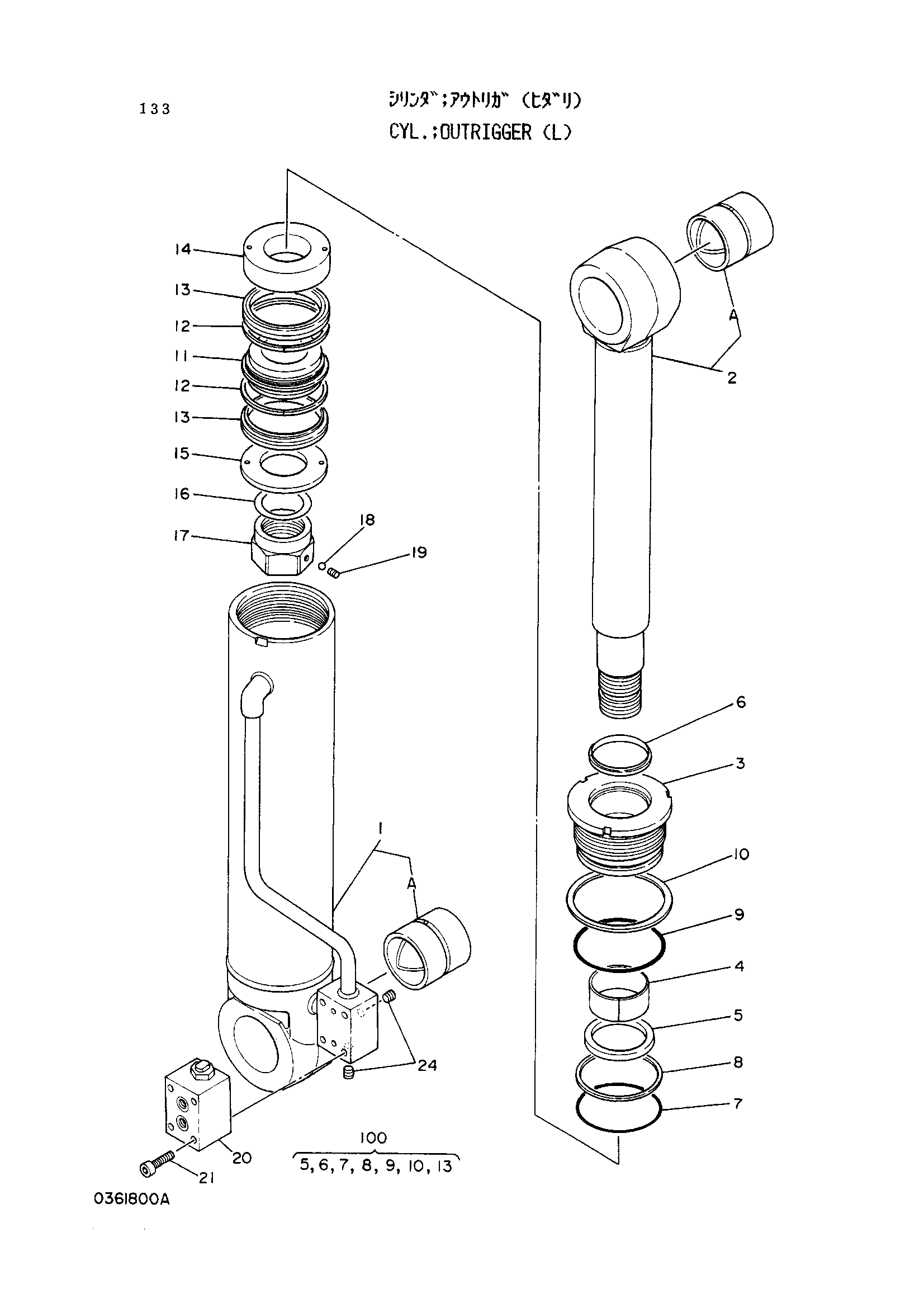

Заводская схема «Аутригер гидроцилиндр (левый)» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4214183 | Гидроцилиндр. аутригер (левый) | 1 | |
| 1 | 4240080 | Труба гидроцилиндра в сборе | 1 |
| 1A | 0264903 | Втулка пальца | 1 |
| 2 | 4240081 | Шток поршня в сборе | 1 |
| 2A | 0264903 | Втулка пальца | 1 |
| 3 | 0361701 | Головка гидроцилиндра | 1 |
| 4 | 992614 | Втулка | 1 |
| 5 | 0128606 | U-образная манжета | 1 |
| 6 | 0128607 | Грязесъёмное кольцо | 1 |
| 7 | 4038304 | Уплотнительное кольцо | 1 |
| 8 | 4035030 | Опорное кольцо | 1 |
| 9 | A811130 | Уплотнительное кольцо | 1 |
| 10 | 0208309 | Стопорная шайба | 1 |
| 11 | 0239805 | Поршень | 1 |
| 12 | 4000032 | Поршневое кольцо | 2 |
| 13 | 4085439 | U-образная манжета | 2 |
| 14 | 0141011 | Держатель | 1 |
| 15 | 0146211 | Держатель | 1 |
| 16 | 0309013 | Регулировочная шайба | 1 |
| 17 | 0309010 | Гайка | 1 |
| 18 | 0111707 | Стальной шарик | 1 |
| 19 | 0309011 | Установочный винт | 1 |
| 20 | 4240078 | Обратный клапан | 1 |
| 21 | 4105422 | Болт с внутренним шестигранником | 4 |
| 24 | 94-2011 | Пробка | 2 |
| 100 | 4240075 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
