Тормоз трубопроводы — HITACHI EX160WD

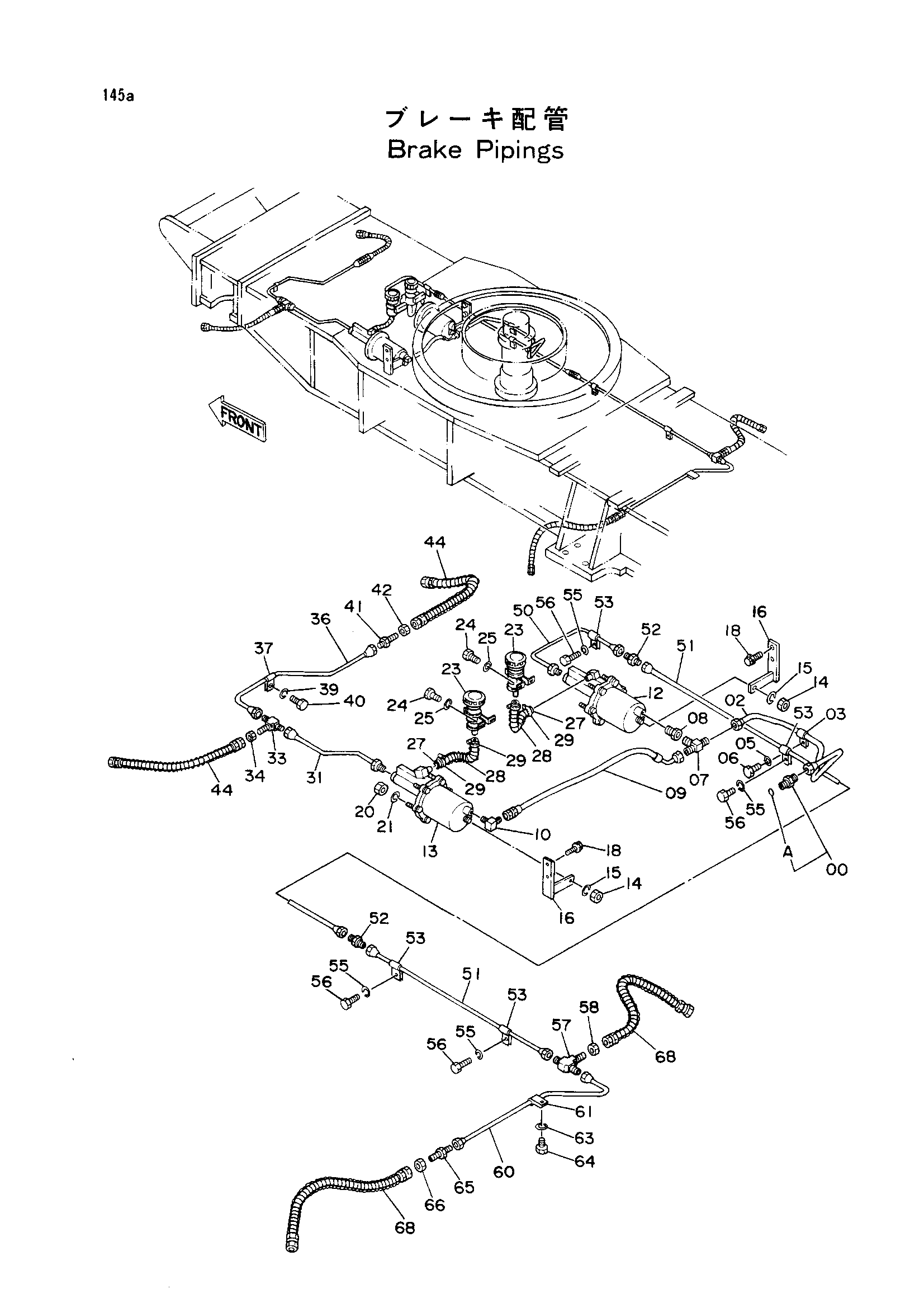

Заводская схема «Тормоз трубопроводы» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4189438	Адаптер	1
00A	957366	Уплотнительное кольцо	1
02	8043316	Трубка	1
03	4000855	Зажим трубка	1
05	A590906	Пружинная шайба	1
06	J900614	Болт	1
07	4208914	Тройник	1
08	94-1601	Переходник	1
09	4229836	Шланг	1
10	4154657	Угловой штуцер	1
12	4186190	Боостер (правый)	1
13	4180463	Боостер (левый)	1
14	M500807	Гайка	2
15	A590908	Пружинная шайба	2
16	9731273	Кронштейн	2
18	J011025	Болт с шайбой	4
20	M500807	Гайка	4
21	A590908	Пружинная шайба	4
23	4194439	Гидробак	2
24	J900612	Болт	4
25	A590906	Пружинная шайба	4
27	4196455	Резиновый шланг	2
28	4149557	Защитный кожух	2
29	4514700	Зажим шланг	4
31	8043317	Трубка	1
33	4179081	Тройник	1
34	A501210	Гайка	1
36	8043318	Трубка	1
37	4000853	Зажим трубка	1
39	A590906	Пружинная шайба	1
40	J900614	Болт	1
41	4216822	Адаптер	1
42	A501210	Гайка	1
44	4216819	Шланг	2
50	8043319	Трубка	1
51	8040887	Трубка	2
52	4086602	Адаптер	2
53	4000853	Зажим трубка	4
55	A590906	Пружинная шайба	4
56	J900614	Болт	4
57	4179081	Тройник	1
58	A501210	Гайка	1
60	8043320	Трубка	1
61	4000853	Зажим трубка	1
63	A590906	Пружинная шайба	1
64	J900614	Болт	1
65	4216822	Адаптер	1
66	A501210	Гайка	1
68	4216820	Шланг	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
