Рулевое управление — HITACHI EX160WD

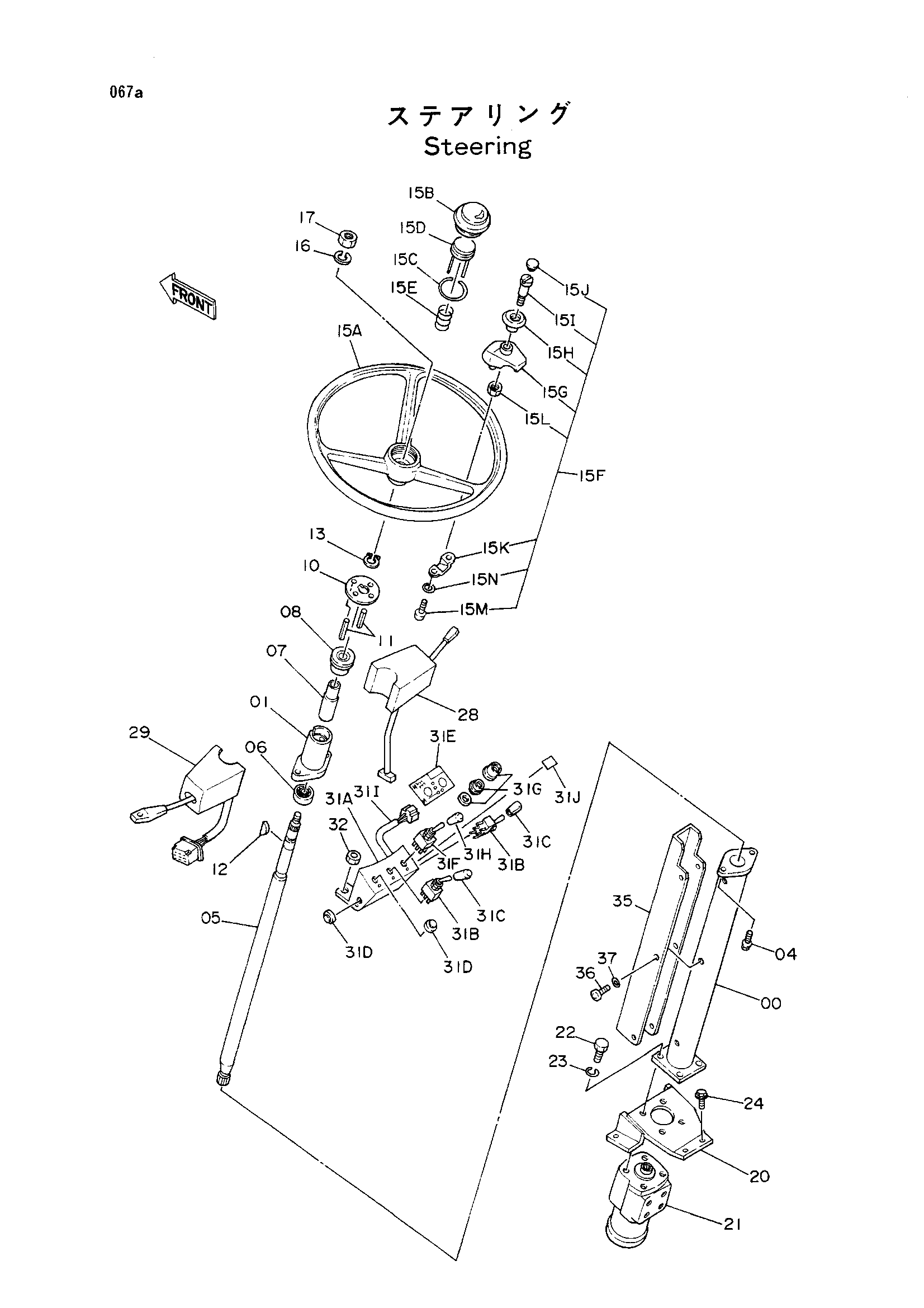

Заводская схема «Рулевое управление» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7013132	Колумн	1
01	8027180	Колумн	1
04	J011040	Болт с шайбой	2
05	3027142	Вал	1
06	988307	Шариковый подшипник	1
07	4148007	Проставка	1
08	4098806	Втулка	1
10	3027143	Фиксатор	1
11	962358	Пружинный штифт	2
12	94-2501	Шпонка воодруфф	1
13	959500	Стопорное кольцо	1
15A	4107339	Колесо	1
15A-N	4087213	Колесо	1
15B	4107340	Буттон звуковой сигнал	1
15C	4107341	Блокировка пружина	1
15D	4107342	Чашка	1
15E	4107343	Пружина	1
15F	4107344	Рукоятка в сборе	1
15G	4107345	Стойка	1
15H	4107346	Рукоятка	1
15I	4107347	Болт	1
15J	4107348	Крышка	1
15K	4107349	Пластина	1
15L	M581008	Гайка	1
15M	M430625	Винт	2
15N	A590906	Пружинная шайба	2
16	A590912	Пружинная шайба	1
17	J950012	Гайка	1
20	8040577	Кронштейн	1
21	4149140	Клапан рулевого управления	1
22	19H1732	Болт	4
23	J21383	Пружинная шайба	4
24	J011025	Болт с шайбой	4
28	4149143	Выключатель	1
29	4149144	Выключатель стеклоочиститель	1
31A	7020392	Панель	1
31A-J	9083806	Короб выключатель в сборе	1
31B	4132280	Выключатель	2
31C	4042098	Колпачок	2
31D	4146754	Резиновая прокладка	2
31E	4192961	Информационная табличка	1
31F	4193215	Выключатель	1
31G	4192962	Колпачок	1
31H	4192963	Колпачок	1
31I	4232036	Жгут проводов	1
31J	4163682	Информационная табличка	1
32	J950010	Гайка	2
35	3031908	Крышка	1
36	M430610	Винт	6
37	A590106	Плоская шайба	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
