Рулевое управление гидроцилиндр (правый) — HITACHI EX160WD

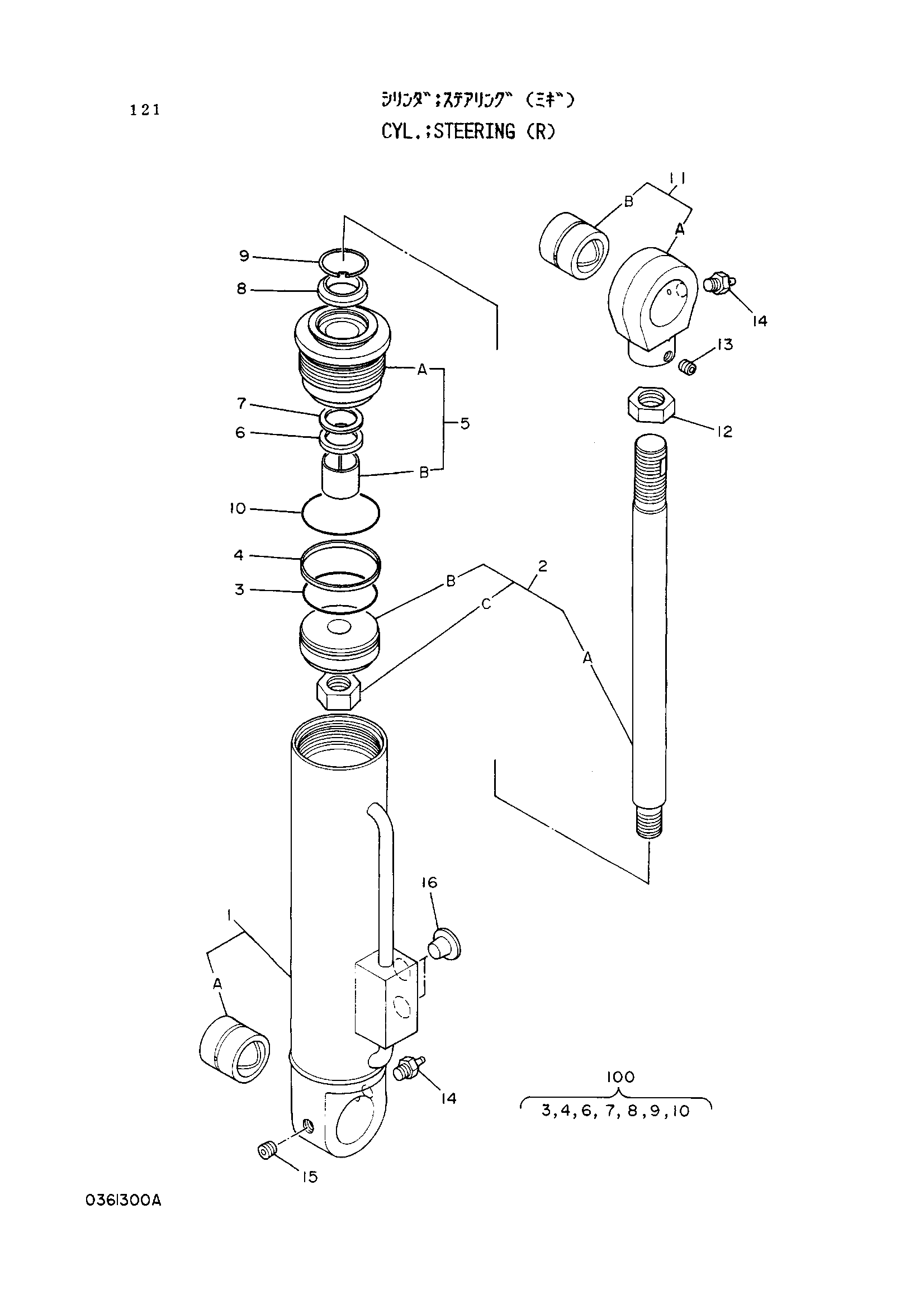

Заводская схема «Рулевое управление гидроцилиндр (правый)» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4214178 | Гидроцилиндр. (правый) | 1 | |
| 1 | 0361301 | Труба гидроцилиндра в сборе | 1 |
| 1A | 0267202 | Втулка пальца | 1 |
| 2 | 0361302 | Шток в сборе | 1 |
| 2A | 0361303 | Шток | 1 |
| 2B | 0267205 | Поршень | 1 |
| 2C | 0267206 | Гайка | 1 |
| 3 | 965968 | Уплотнительное кольцо | 1 |
| 4 | 0267207 | Уплотнение | 1 |
| 5 | 0361304 | Направляющая в сборе | 1 |
| 6 | 0154412 | U-образная манжета | 1 |
| 7 | 0326309 | Опорное кольцо | 1 |
| 8 | 0267209 | Пылезащитное уплотнение | 1 |
| 9 | 0267210 | Стопорное кольцо | 1 |
| 10 | A810055 | Уплотнительное кольцо | 1 |
| 11 | 0326306 | Вилка | 1 |
| 11A | 0361305 | Вилка | 1 |
| 11B | 0267202 | Втулка пальца | 1 |
| 12 | 0361306 | Гайка | 1 |
| 13 | 0326308 | Винт | 1 |
| 14 | J75481 | Штуцер | 2 |
| 15 | 0361307 | Пробка | 1 |
| 100 | 4236256 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
