Гидробак — HITACHI EX160WD

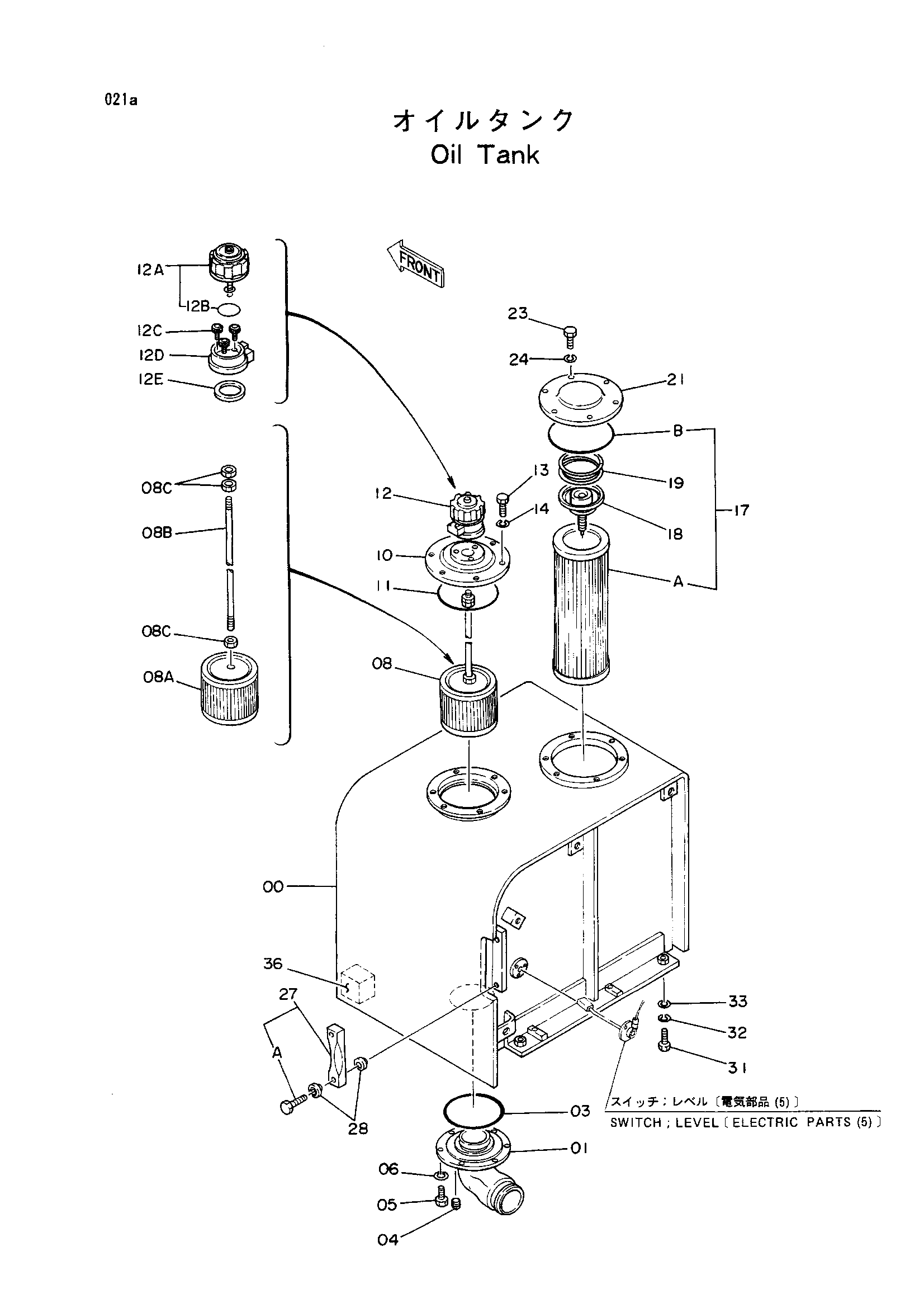

Заводская схема «Гидробак» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5002150 | Гидробак | 1 |
| 01 | 2027348 | Всасывающая трубка | 1 |
| 03 | A810160 | Уплотнительное кольцо | 1 |
| 04 | 94-2011 | Пробка | 1 |
| 05 | M111028 | Болт | 6 |
| 06 | A590910 | Пружинная шайба | 6 |
| 08 | 4199012 | Всасывающий фильтр | 1 |
| 08A | 4210224 | Сетчатый фильтр | 1 |
| 08B | 4211107 | Шток | 1 |
| 08C | J950010 | Гайка | 3 |
| 10 | 8037809 | Крышка | 1 |
| 11 | A810160 | Уплотнительное кольцо | 1 |
| 12 | 4178684 | Сапун | 1 |
| 12A | 4222874 | Фильтр | 1 |
| 12B | 953612 | Уплотнительное кольцо | 1 |
| 12C | M340516 | Болт с внутренним шестигранником | 3 |
| 12D | 4222875 | Корпус | 1 |
| 12E | 4222876 | Манжета | 1 |
| 13 | M111022 | Болт | 6 |
| 14 | A590910 | Пружинная шайба | 6 |
| 17 | 4206705 | Элемент фильтр в сборе | 1 |
| 17A | 4180416 | Фильтрующий элемент | 1 |
| 17B | A810190 | Уплотнительное кольцо | 1 |
| 18 | 4180414 | Клапан | 1 |
| 19 | 4050732 замена: 4226549 | Пружина | 1 |
| 19 | 4226549 | Пружина | 1 |
| 21 | 4204057 | Крышка | 1 |
| 23 | J901018 | Болт | 6 |
| 24 | A590910 | Пружинная шайба | 6 |
| 27 | 8038196 замена: 8053499 | Указатель уровня | 1 |
| 27 | 8038196 | Указатель уровня | 1 |
| 27 | 8038196 | Указатель уровня | 1 |
| 27 | 8053499 | Указатель уровня | 1 |
| 27 | 8053499 | Указатель уровня | 1 |
| 27 | 8053499 | Указатель уровня | 1 |
| 27A | 4100967 | Болт | 2 |
| 28 | 449558 | Уплотнительная шайба | 4 |
| 31 | J901645 | Болт | 4 |
| 32 | A590916 | Пружинная шайба | 4 |
| 33 | 4114405 | Шайба | 4 |
| 36 | 4204699 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
