HUB редуктион (задний) — HITACHI EX160WD

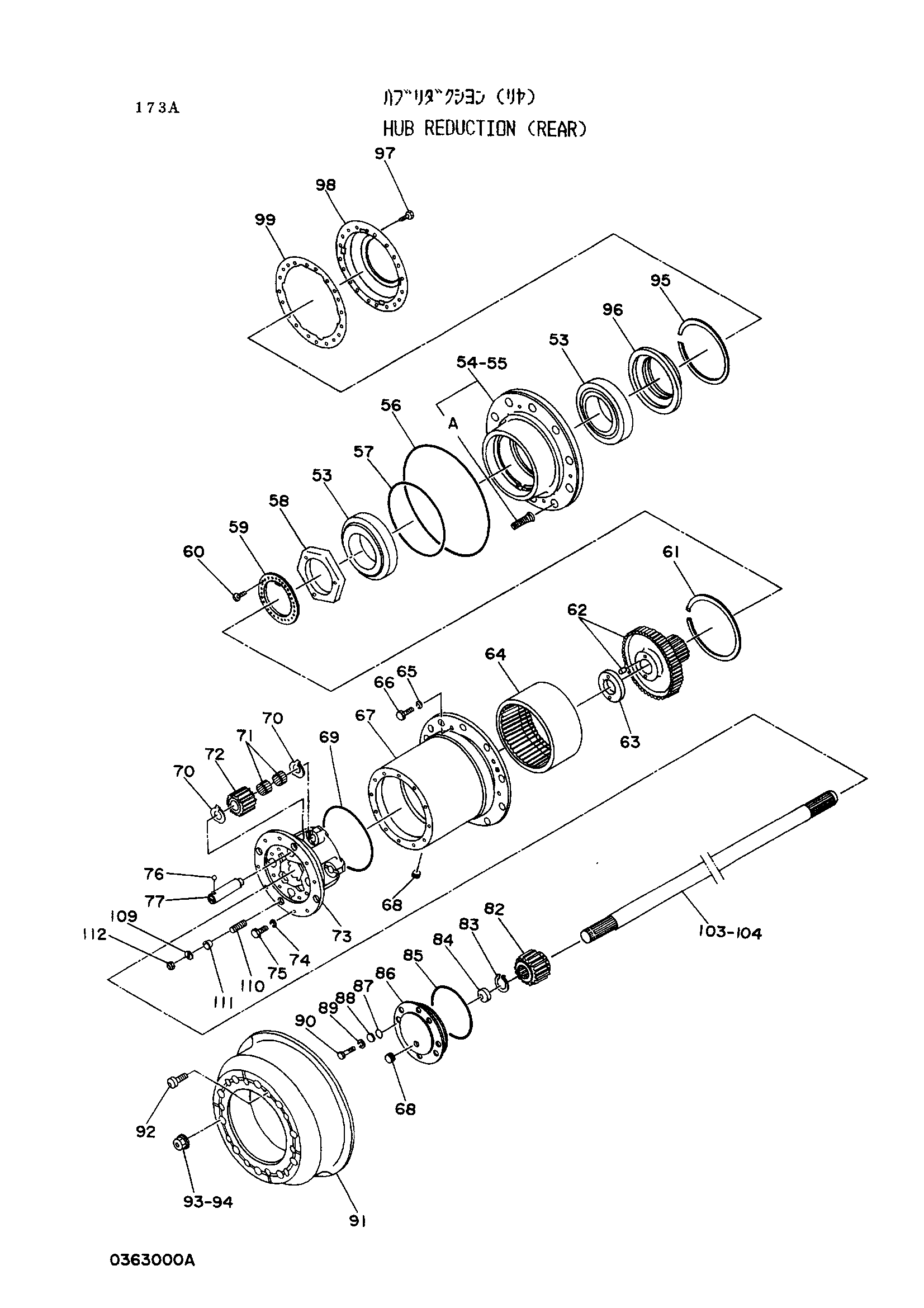

Заводская схема «HUB редуктион (задний)» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4240277	HUB редуктион (задний)	1
53	0266701	Подшипник	4
54	0266750	HUB RH	1
54A	0266758	Колесо палец RH	10
55	0266751	HUB LH	1
55A	0266759	Колесо палец LH	10
56	0266704	Уплотнительное кольцо	2
57	0266705	Уплотнительное кольцо	2
58	0266706	Гайка подшипник.	2
59	0266707	Стопорная шайба	2
60	0362701	Болт с шайбой	6
61	0266709	Стопорное кольцо	2
62	0362702	Шестерня интернал	2
63	0266711	Проставка	2
64	0266712	Шестерня интернал	2
65	0362507	Пружинная шайба	8
66	0266713	Болт	8
67	0266714	Корпус планетарй	2
68	0266715	Пробка	4
69	0266716	Уплотнительное кольцо	2
70	0266717	Кольцо упорный	16
71	0266718	Игольчатый подшипник	16
72	0266719	Планетарная шестерня	8
73	0266752	Корпус шестерня	2
74	0362703	Пружинная шайба	16
75	0266722	Болт	16
76	0266723	Шарик	8
77	0266724	Вал	8
82	0266730	Солнечная шестерня	2
83	0266731	Стопорное кольцо	2
84	0266732	Ограничитель	2
85	0266733	Уплотнительное кольцо	2
86	0362707	Крышка	2
87	0266735	Уплотнительное кольцо	16
88	0266736	Шайба	16
89	0362507	Пружинная шайба	16
90	0362708	Болт крышка	16
91	0266753	Барабан тормоз	2
92	0362709	Болт с внутренним шестигранником	4
93	0266740	Колесо гайка RH	10
94	0266741	Колесо гайка LH	10
95	0266744	Стопорное кольцо	2
96	0266745	Масляное уплотнение	2
97	0362710	Болт с шайбой	40
98	0266754	Крышка	2
99	0266748	Манжета	2
103	0363001	Вал (RH)	1
104	0363002	Вал (LH)	1
109	0362703	Пружинная шайба	8
110	0266755	Шпилька	8
111	0266756	Втулка тапер	8
112	0362711	Гайка	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
