Отвал трубопроводы — HITACHI EX160WD

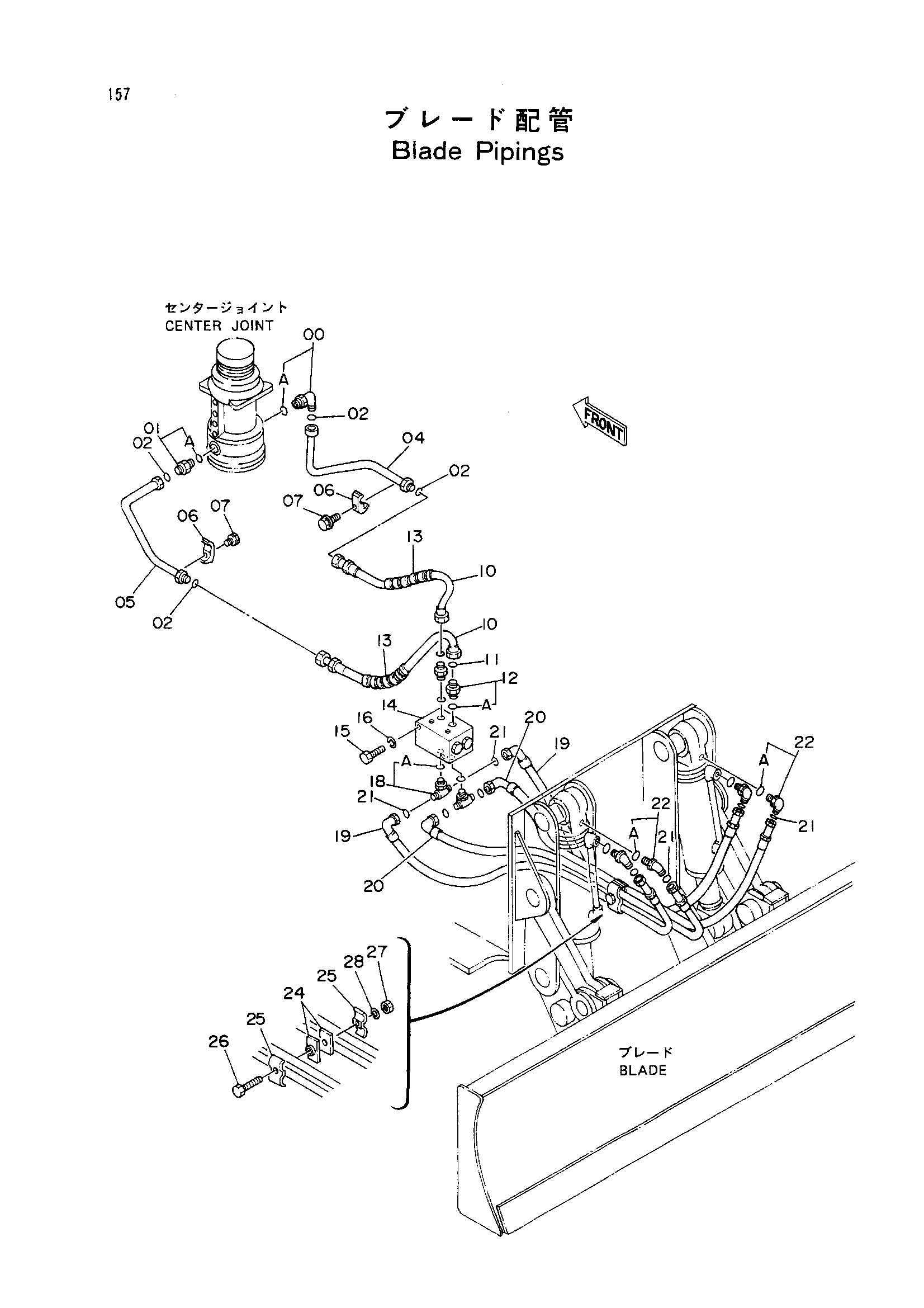

Заводская схема «Отвал трубопроводы» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4205391 | Угловой штуцер | 1 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 01 | 4189601 | Адаптер | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | 4187328 | Уплотнительное кольцо | 4 |
| 04 | 8043329 | Трубка | 1 |
| 05 | 8043330 | Трубка | 1 |
| 06 | 4190126 | Хомут трубки | 2 |
| 07 | J011255 | Болт с шайбой | 2 |
| 10 | 4229855 | Шланг | 2 |
| 11 | 4187308 | Уплотнительное кольцо | 2 |
| 12 | 4189619 | Адаптер | 2 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4044420 | Защитный кожух | 2 |
| 14 | 4214185 | Удерживающий клапан | 1 |
| 15 | J901008 | Болт | 2 |
| 16 | A590910 | Пружинная шайба | 2 |
| 18 | 4215639 | Тройник | 2 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | 4229835 | Шланг | 2 |
| 20 | 4229834 | Шланг | 2 |
| 21 | 4138938 | Уплотнительное кольцо | 8 |
| 22 | 4200580 | Угловой штуцер | 4 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 9727634 | Хомут | 2 |
| 25 | 4202103 | Хомут | 2 |
| 26 | J901285 | Болт | 1 |
| 27 | J950012 | Гайка | 1 |
| 28 | A590912 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
