Управление трубопроводы — HITACHI EX160WD

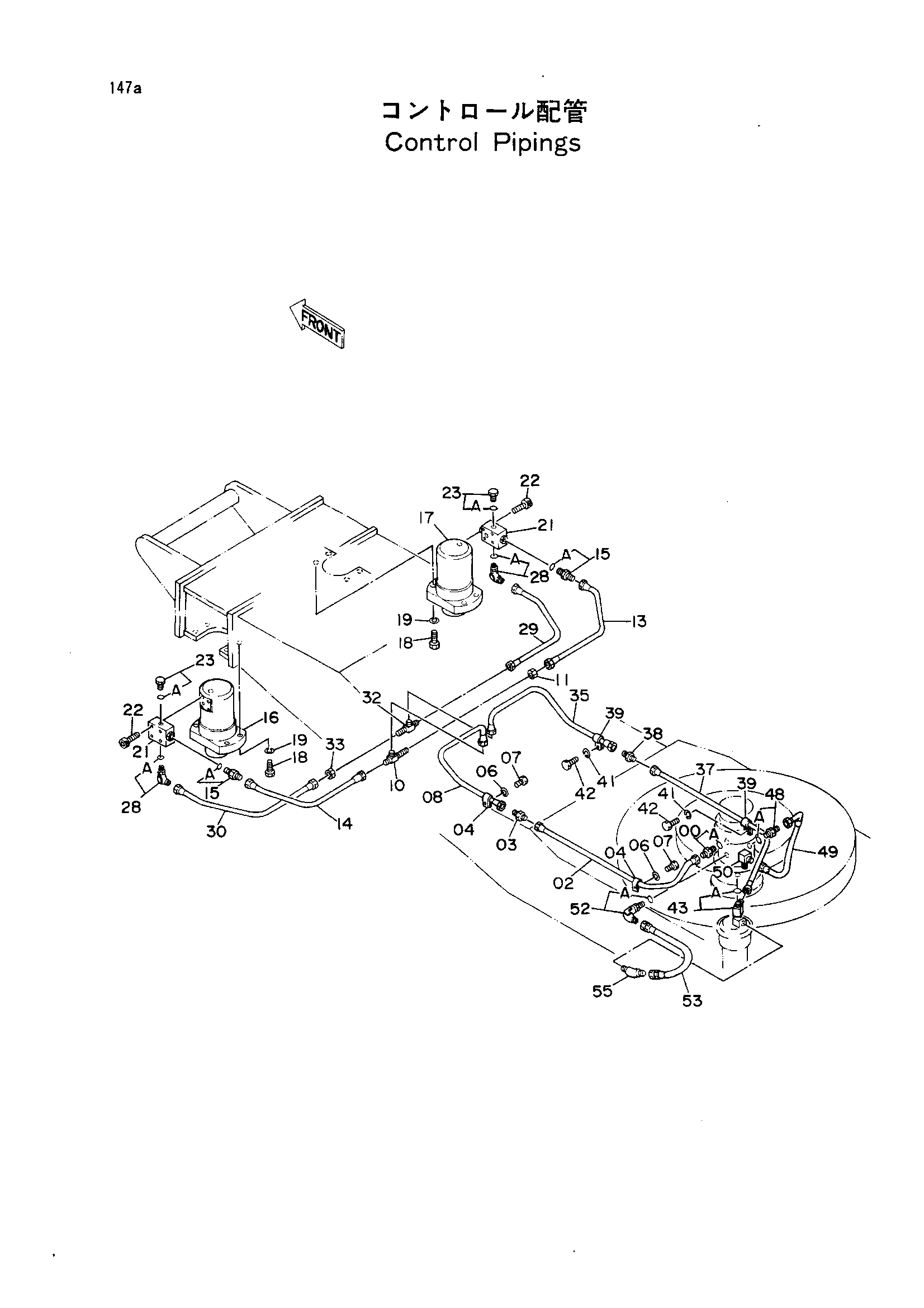

Заводская схема «Управление трубопроводы» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4189438	Адаптер	1
00A	957366	Уплотнительное кольцо	1
02	8043321	Трубка	1
03	4043941	Адаптер	1
04	4000855	Зажим трубка	2
06	A590906	Пружинная шайба	2
07	J900614	Болт	2
08	8043322	Трубка	1
10	4216823	Тройник	1
11	J952016	Гайка	1
13	8043323	Трубка (правый)	1
14	8043324	Трубка (левый)	1
15	4189438	Адаптер	2
15A	957366	Уплотнительное кольцо	1
16	4235114	Гидроцилиндр. гидроцилиндр (левый)	1
17	4231780	Гидроцилиндр. гидроцилиндр (правый)	1
18	J931670	Болт	8
19	A590916	Пружинная шайба	8
21	4227459	Обратный клапан	2
22	M340865	Болт с внутренним шестигранником	8
23	4092534	Пробка	2
23A	4509180	Уплотнительное кольцо	1
28	4209704	Угловой штуцер	2
28A	4509180	Уплотнительное кольцо	1
29	8043325	Трубка	1
30	8043326	Трубка	1
32	4216823	Тройник	1
33	J952016	Гайка	1
35	8043327	Трубка	1
37	8043328	Трубка	1
38	4043941	Адаптер	1
39	4000855	Зажим трубка	2
41	A590906	Пружинная шайба	2
42	J900614	Болт	2
43	4209704	Угловой штуцер	1
43A	4509180	Уплотнительное кольцо	1
48	4200467	Адаптер	1
48A	957366	Уплотнительное кольцо	1
49	4229837	Шланг	1
50	4154657	Угловой штуцер	1
52	4156434	Угловой штуцер	1
52A	957366	Уплотнительное кольцо	1
53	4229838	Шланг	1
55	4219342	Угловой штуцер	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
