Пилотный трубопроводы для запасные педаль (1) — HITACHI EX160WD

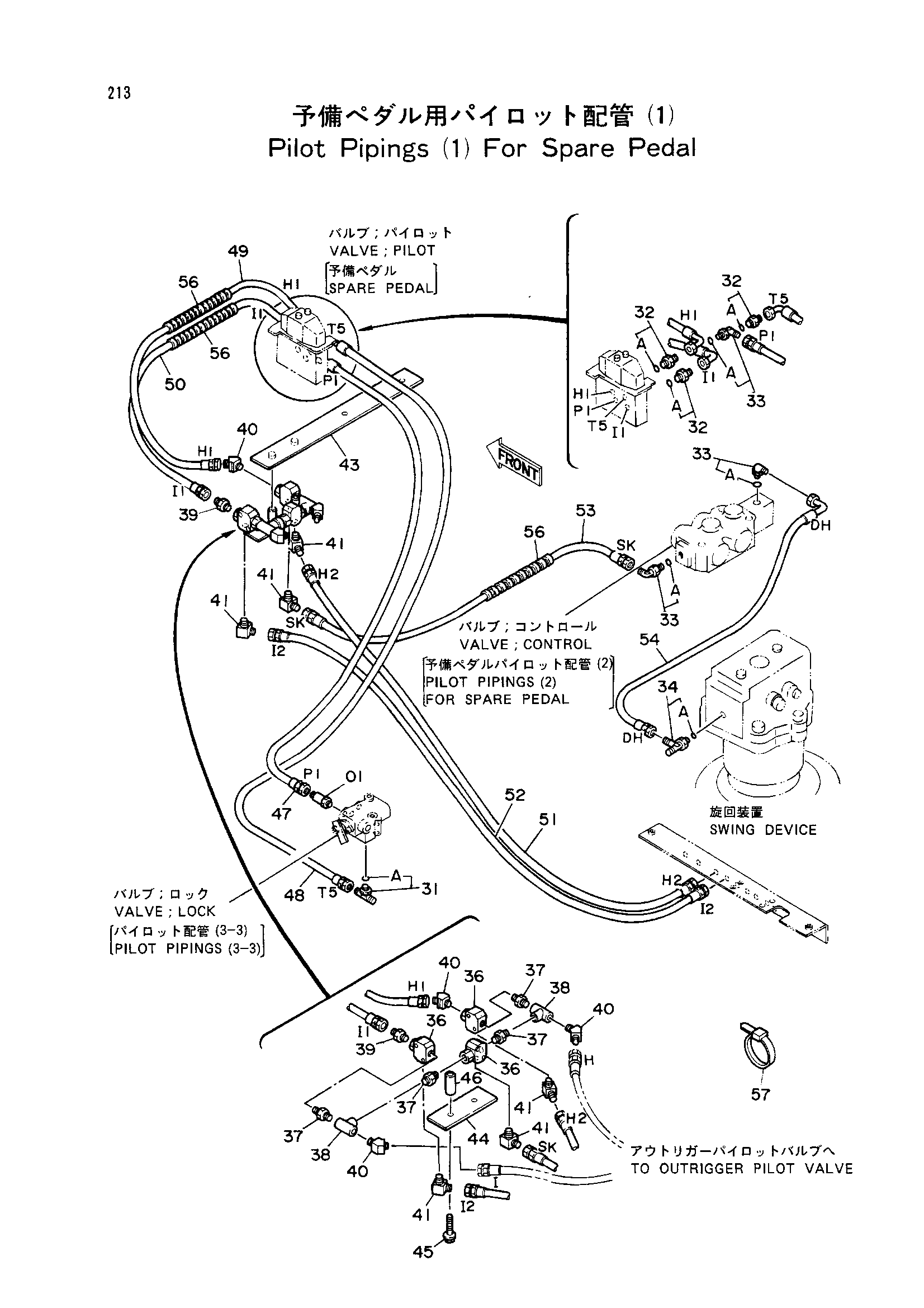

Заводская схема «Пилотный трубопроводы для запасные педаль (1)» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4188687 | Фильтр | 1 |
| 31 | 4208472 замена: 4208911 | Тройник | 1 |
| 31 | 4208911 | Тройник | 1 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4200467 | Адаптер | 3 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4156434 | Угловой штуцер | 3 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4205363 | Тройник | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 4219700 | Челночный клапан | 3 |
| 37 | 94-1701 | Адаптер | 4 |
| 38 | 94-0660 | Тройник | 2 |
| 39 | 4215648 | Адаптер | 1 |
| 40 | 4219342 | Угловой штуцер | 3 |
| 41 | 4215652 | Угловой штуцер | 3 |
| 43 | 9730351 | Пластина | 1 |
| 44 | 4223995 | Пластина | 1 |
| 45 | J011075 | Болт с шайбой | 2 |
| 46 | 4245728 | Проставка | 2 |
| 47 | 4221250 | Нейлоновый шланг (P1) | 1 |
| 48 | 4221251 | Нейлоновый шланг (T5) | 1 |
| 49 | 4221252 | Нейлоновый шланг (H1) | 1 |
| 50 | 4221253 | Нейлоновый шланг (I1) | 1 |
| 51 | 4221254 | Нейлоновый шланг (H2) | 1 |
| 52 | 4221255 | Нейлоновый шланг (I2) | 1 |
| 53 | 4221256 | Нейлоновый шланг (SK) | 1 |
| 54 | 4221257 | Нейлоновый шланг (DH) | 1 |
| 56 | 4133527 | Защитный кожух | 3 |
| 57 | 4055312 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
