Пилотный трубопроводы (поворот стояночный) — HITACHI EX160WD

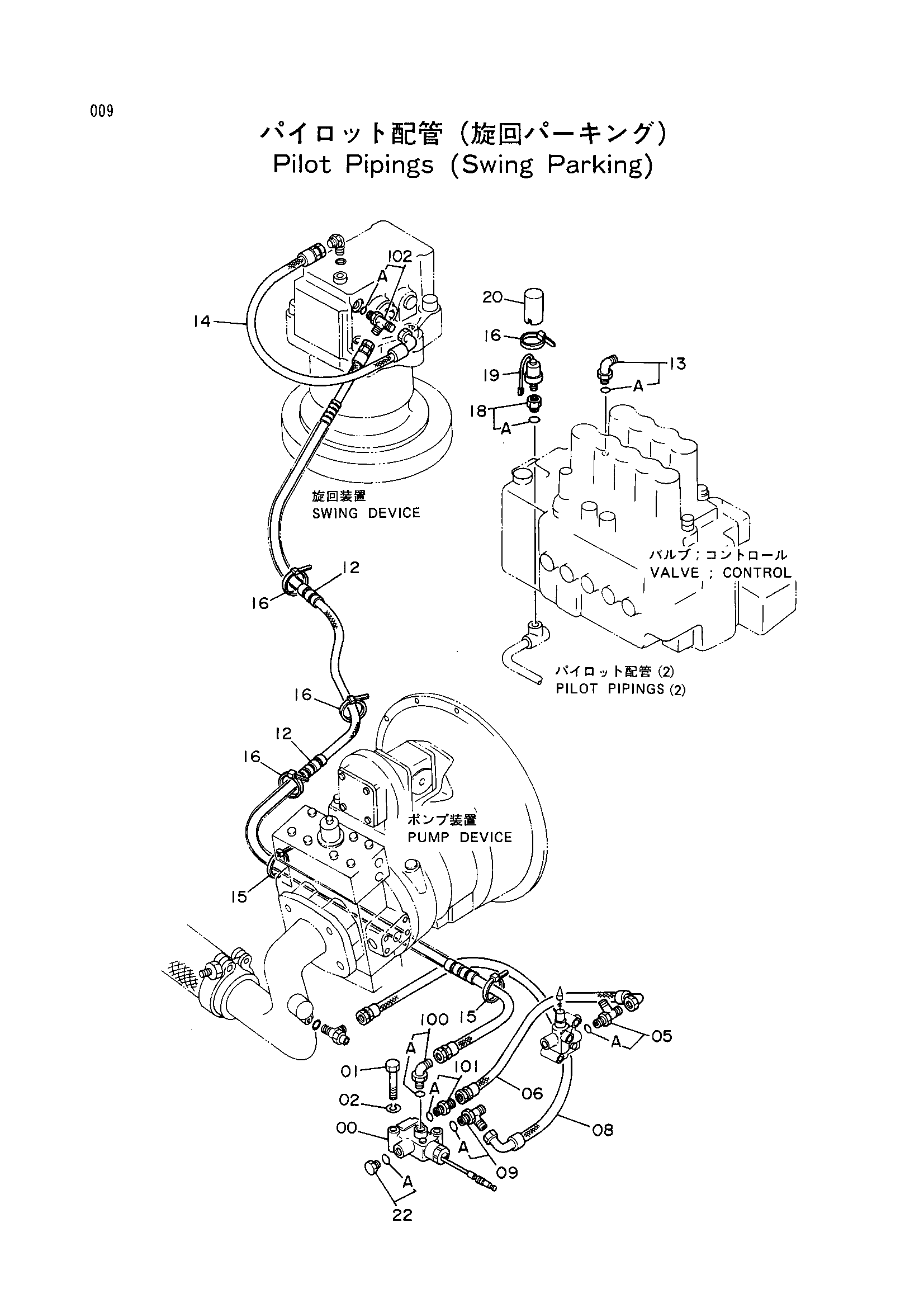

Заводская схема «Пилотный трубопроводы (поворот стояночный)» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4222709 | Электромагнитный клапан | 1 |
| 01 | J900865 | Болт | 2 |
| 02 | A590908 | Пружинная шайба | 2 |
| 05 | 4203171 | Тройник | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4257239 | Шланг | 1 |
| 08 | 4244592 | Нейлоновый шланг | 1 |
| 09 | 4203171 | Тройник | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4257238 | Шланг | 1 |
| 12 | 4133527 | Защитный кожух | 2 |
| 13 | 4154670 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4222022 | Нейлоновый шланг | 1 |
| 15 | 4055312 | Ленточный зажим | 2 |
| 16 | 4055311 | Ленточный зажим | 4 |
| 18 | 4229247 | Адаптер | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4188551 | Датчик давления | 1 |
| 20 | 4207239 | Колпачок | 1 |
| 22 | 4093624 | Пробка | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 100 | 4154670 | Угловой штуцер | 1 |
| 100A | 957366 | Уплотнительное кольцо | 1 |
| 101 | 4200465 | Адаптер | 1 |
| 101A | 957366 | Уплотнительное кольцо | 1 |
| 102 | 4203171 | Тройник | 1 |
| 102A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
