Гидроцилиндр отвала — HITACHI EX160WD

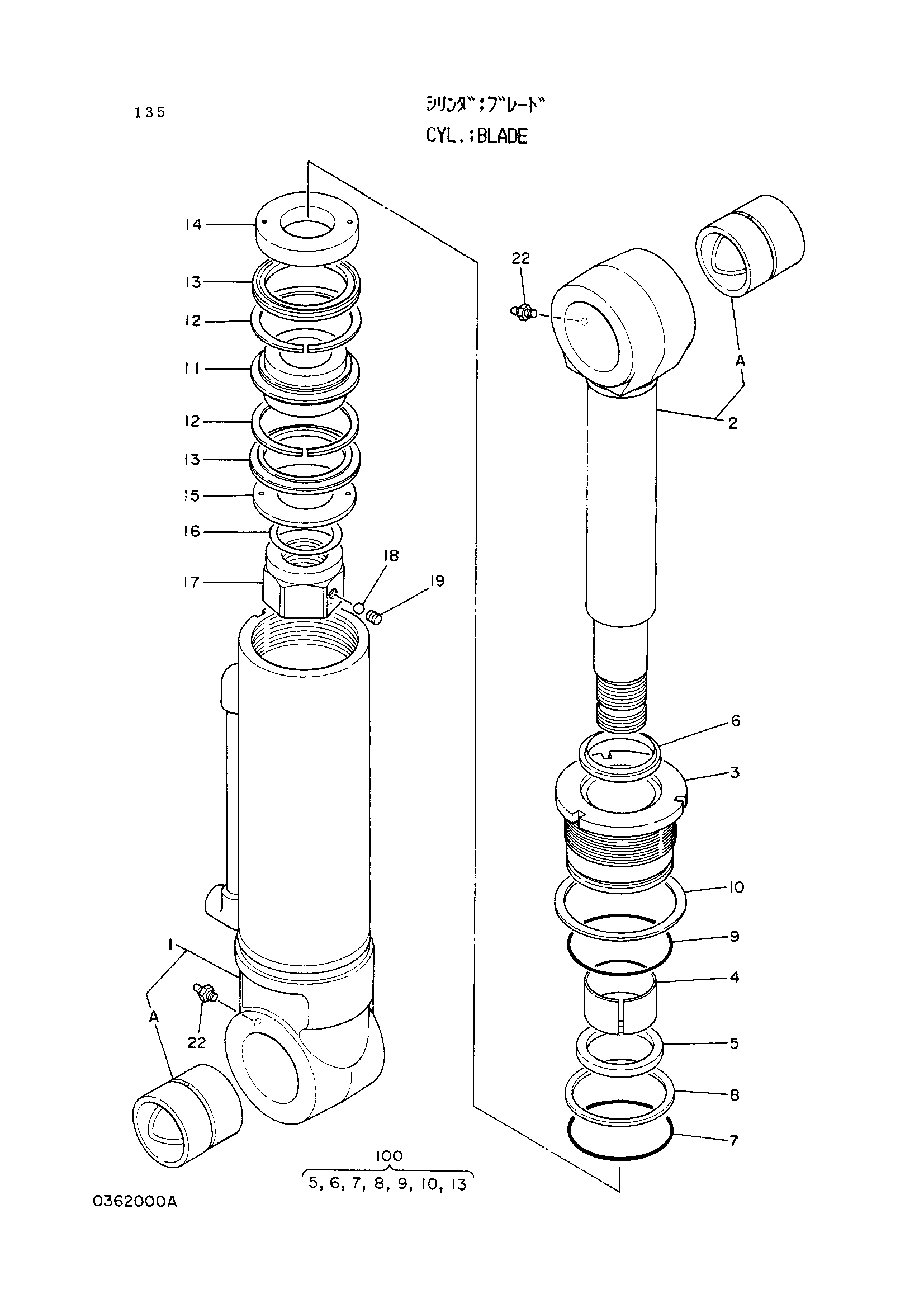

Заводская схема «Гидроцилиндр отвала» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4214184 | Гидроцилиндр отвала | 1 | |
| 1 | 4240082 | Труба гидроцилиндра в сборе | 1 |
| 1A | 4085433 | Втулка | 1 |
| 2 | 4240083 | Шток поршня в сборе | 1 |
| 2A | 0335303 | Втулка пальца | 1 |
| 3 | 0362001 | Головка гидроцилиндра | 1 |
| 4 | 992615 | Втулка | 1 |
| 5 | 4085426 | U-образная манжета | 1 |
| 6 | 4095993 | Кольцо | 1 |
| 7 | 4513526 | Уплотнительное кольцо | 1 |
| 8 | 4513525 | Опорное кольцо | 1 |
| 9 | A811110 | Уплотнительное кольцо | 1 |
| 10 | 0195511 | Стопорная шайба | 1 |
| 11 | 0335305 | Поршень | 1 |
| 12 | 955975 | Поршневое кольцо | 2 |
| 13 | 4085445 | U-образная манжета | 2 |
| 14 | 0335306 | Держатель у-ринг | 1 |
| 15 | 0335307 | Держатель у-ринг | 1 |
| 16 | 0310514 | Регулировочная шайба | 1 |
| 17 | 0310511 | Гайка | 1 |
| 18 | 0111707 | Стальной шарик | 1 |
| 19 | 0309011 | Установочный винт | 1 |
| 22 | J75481 | Штуцер | 2 |
| 100 | 4240084 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
