Шланг защита от разрыва клапан трубопроводы (стрела) — HITACHI EX160WD

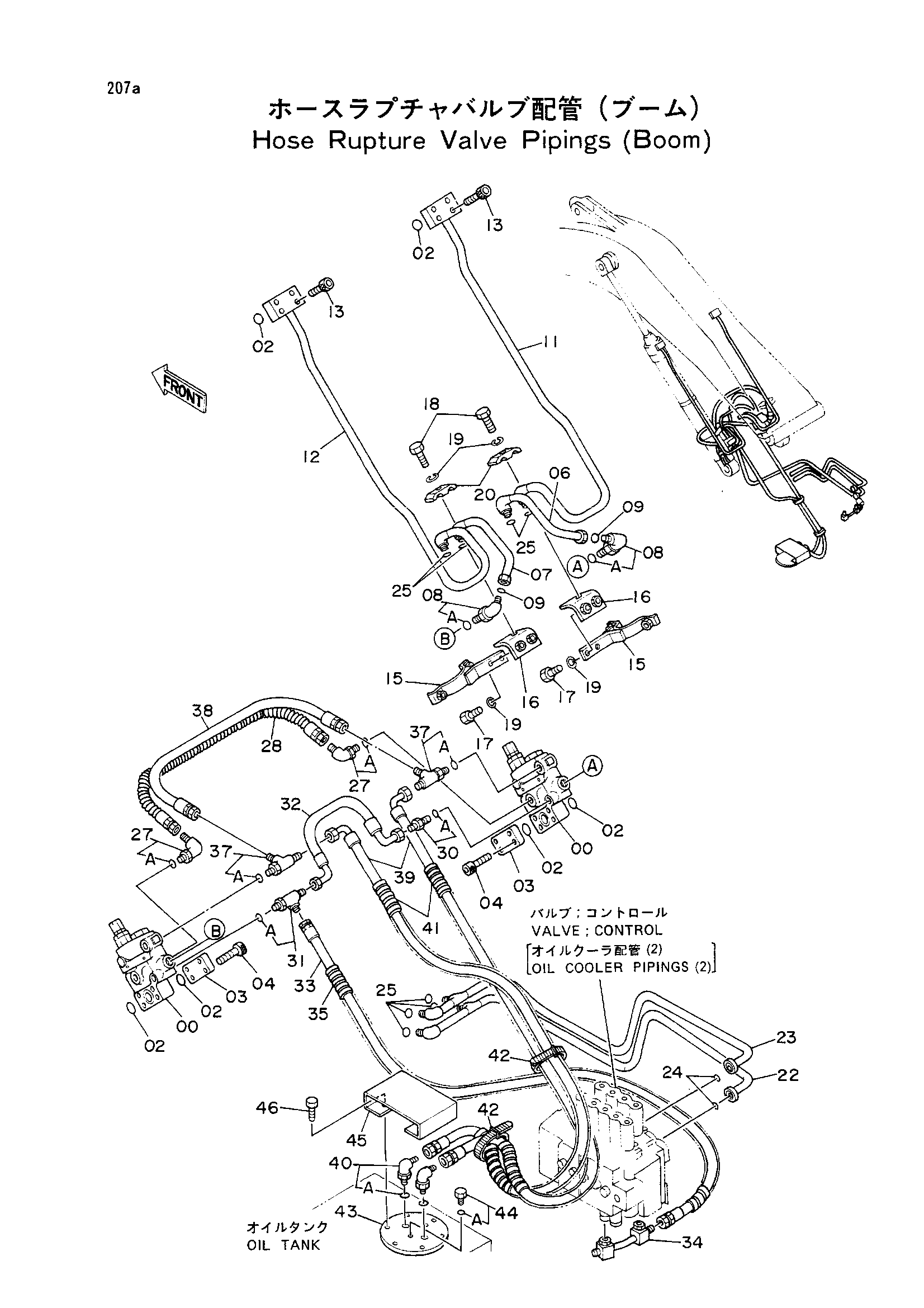

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела)» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4201401	Удерживающий клапан	2
02	A811030	Уплотнительное кольцо	6
03	4204398 замена: 4259823	Пластина	2
03	4259823	Пластина	2
04	M341090	Болт с внутренним шестигранником	8
06	8044396	Трубка	1
07	8044397	Трубка	1
08	4224403	Угловой штуцер	2
08A	4506418	Уплотнительное кольцо	1
09	4187328	Уплотнительное кольцо	2
11	8044394	Трубка	1
12	8044395	Трубка	1
13	M341060	Болт с внутренним шестигранником	8
15	8044417	Лента	2
16	9732244	Кронштейн	2
17	J901230	Болт	4
18	J901255	Болт	2
19	A590912	Пружинная шайба	6
20	4189859	Хомут трубки	2
22	8046978	Трубка	1
23	8046979	Трубка	1
24	971489	Уплотнительное кольцо	2
25	4187308	Уплотнительное кольцо	8
27	4156434	Угловой штуцер	2
27A	957366	Уплотнительное кольцо	1
28	4224456	Шланг	1
30	4200467	Адаптер	1
30A	957366	Уплотнительное кольцо	1
31	4207300	Тройник	1
31A	957366	Уплотнительное кольцо	1
32	4219315	Шланг	1
33	4234397	Шланг	1
34	8039468	Трубка	1
35	4133527	Защитный кожух	4
37	4241383	Тройник	2
37A	957366	Уплотнительное кольцо	1
38	4242409	Шланг	1
39	4252857	Шланг	2
40	4154672	Угловой штуцер	2
40A	4506418	Уплотнительное кольцо	1
41	4044420	Защитный кожух	7
41	4044420	Защитный кожух	8
42	4055312	Ленточный зажим	10
43	3041809	LID	1
44	4092534	Пробка	1
44A	4509180	Уплотнительное кольцо	1
45	4222251	Крышка	1
46	J901025	Болт	4
