Шланг защита от разрыва клапан трубопроводы (рукоять) — HITACHI EX160WD

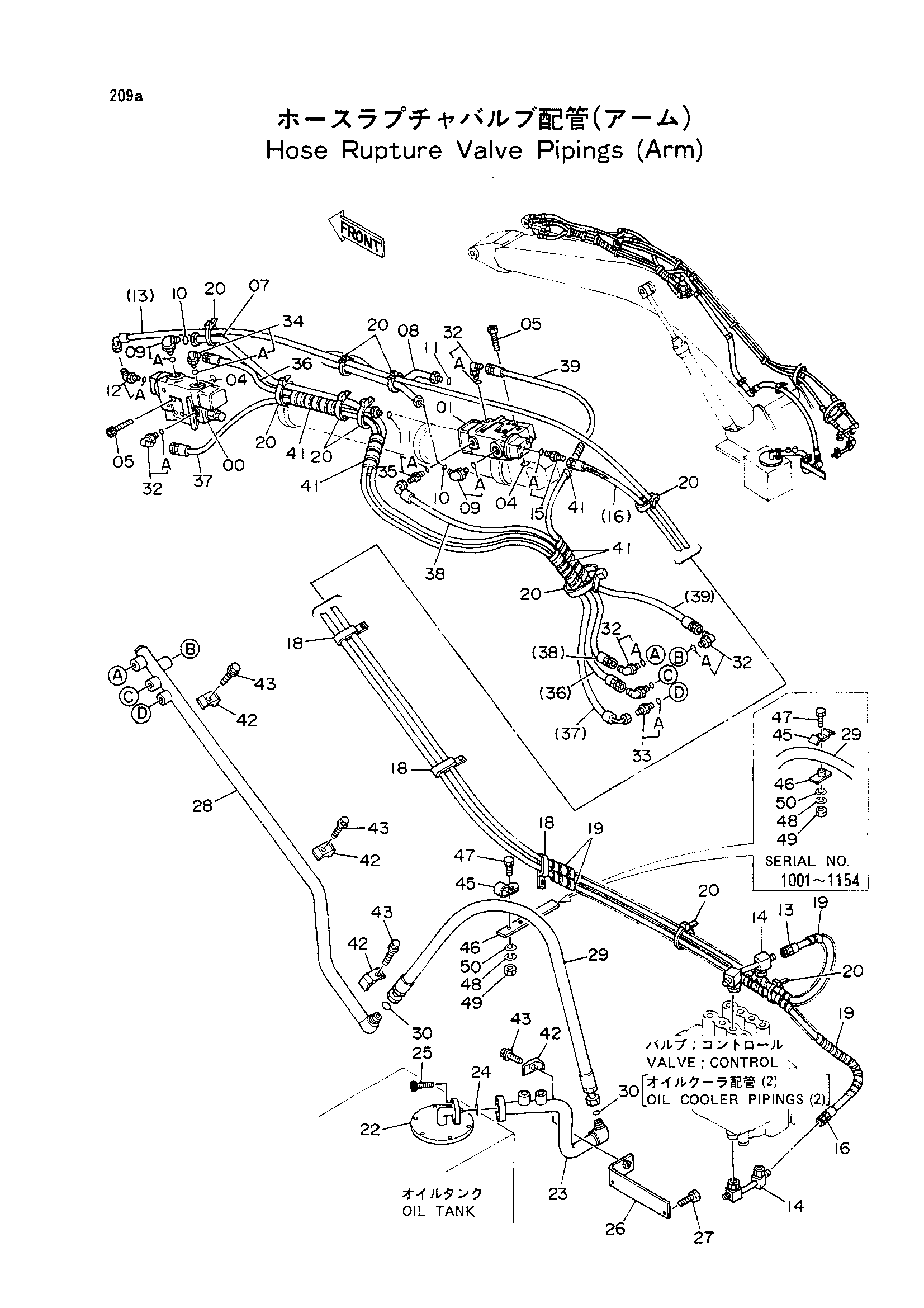

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять)» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4206538 | Удерживающий клапан | 1 |
| 01 | 4230192 | Удерживающий клапан | 1 |
| 04 | A811030 | Уплотнительное кольцо | 2 |
| 05 | M341085 | Болт с внутренним шестигранником | 8 |
| 07 | 8044116 | Трубка | 1 |
| 08 | 7020675 | Трубка | 1 |
| 09 | 4198799 | Угловой штуцер | 2 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 10 | 4187328 | Уплотнительное кольцо | 2 |
| 11 | 4187308 | Уплотнительное кольцо | 2 |
| 12 | 4154671 | Угловой штуцер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4252858 | Шланг | 1 |
| 14 | 8039468 | Трубка | 2 |
| 15 | 4200466 | Адаптер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4252864 | Шланг | 1 |
| 18 | 4190292 | Зажим | 3 |
| 19 | 4133527 | Защитный кожух | 8 |
| 20 | 4055312 | Ленточный зажим | 10 |
| 22 | 8047033 | Крышка | 1 |
| 23 | 8046980 | Трубка | 1 |
| 24 | A811035 | Уплотнительное кольцо | 1 |
| 25 | M341240 | Болт с внутренним шестигранником | 4 |
| 26 | 9734115 | Кронштейн | 1 |
| 27 | J901230 | Болт | 2 |
| 28 | 8046981 | Трубка | 1 |
| 29 | 4252863 | Шланг | 1 |
| 30 | 4187328 | Уплотнительное кольцо | 2 |
| 32 | 4154672 | Угловой штуцер | 5 |
| 32A | 4506418 | Уплотнительное кольцо | 1 |
| 33 | 4210361 | Адаптер | 1 |
| 33A | 4506418 | Уплотнительное кольцо | 1 |
| 34 | 4219345 | Угловой штуцер | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4221290 | Адаптер | 1 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 4252861 | Шланг | 1 |
| 37 | 4252862 | Шланг | 1 |
| 38 | 4252859 | Шланг | 1 |
| 39 | 4252860 | Шланг | 1 |
| 41 | 4044420 | Защитный кожух | 4 |
| 42 | 4190127 | Хомут трубки | 4 |
| 43 | J011260 | Болт с шайбой | 4 |
| 45 | 4190291 | Зажим | 1 |
| 45 | 4202103 | Хомут | 1 |
| 46 | 4265813 | Пластина | 1 |
| 46 | 9727633 | Хомут | 1 |
| 47 | J901025 | Болт | 1 |
| 47 | J901250 | Болт | 1 |
| 48 | A590910 | Пружинная шайба | 1 |
| 48 | A590912 | Пружинная шайба | 1 |
| 49 | J950010 | Гайка | 1 |
| 49 | J950012 | Гайка | 1 |
| 50 | A590110 | Плоская шайба | 1 |
| 50 | A590112 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
