Основной трубопроводы (3) — HITACHI EX160WD

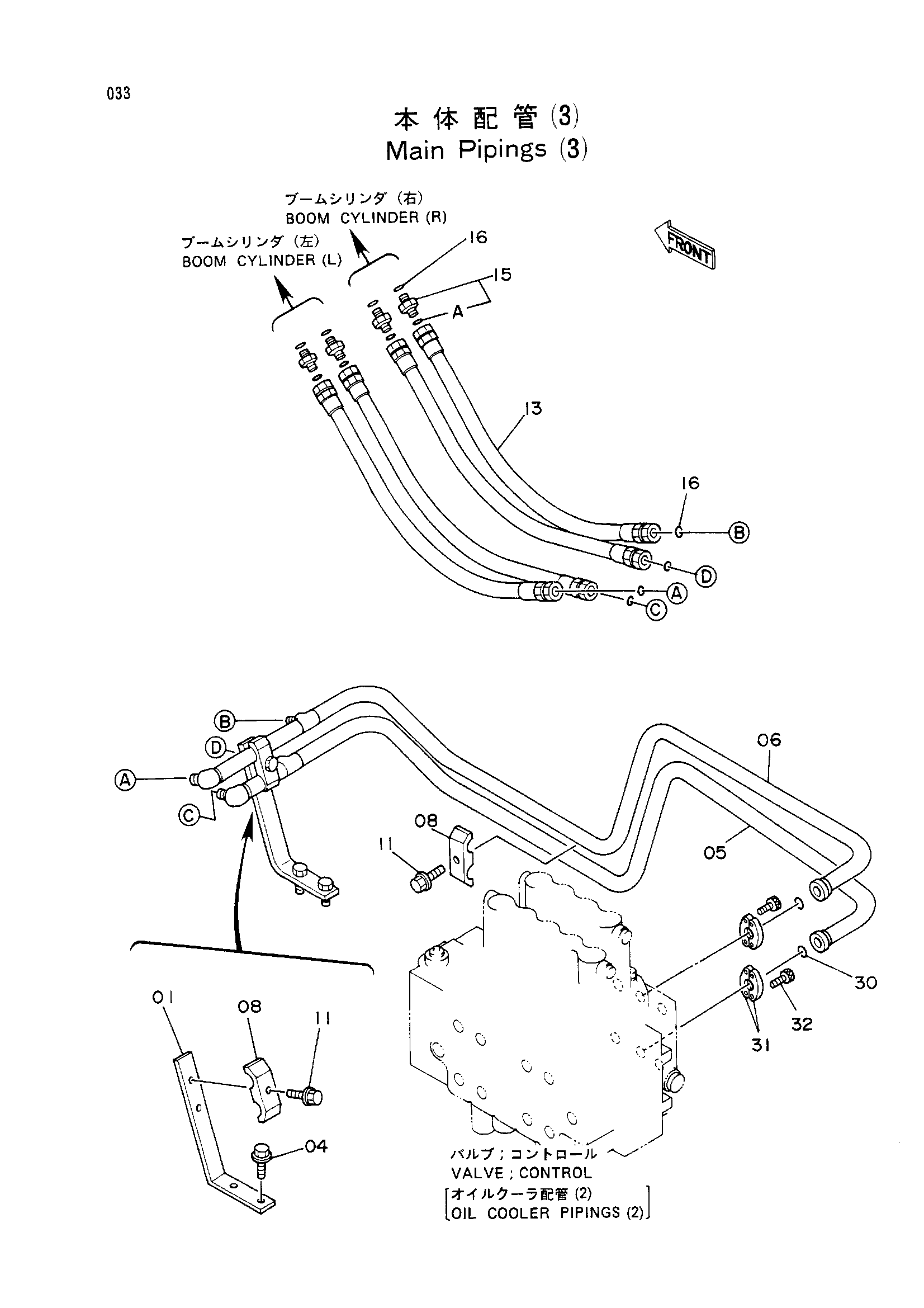

Заводская схема «Основной трубопроводы (3)» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9730608 | Опора | 1 |
| 04 | J011225 | Болт с шайбой | 2 |
| 05 | 8040409 | Трубка | 1 |
| 06 | 8040410 | Трубка | 1 |
| 08 | 4189859 | Хомут трубки | 2 |
| 11 | J011255 | Болт с шайбой | 2 |
| 13 | 4187389 | Шланг | 4 |
| 15 | 4189619 | Адаптер | 4 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4187308 | Уплотнительное кольцо | 8 |
| 30 | 971489 | Уплотнительное кольцо | 2 |
| 31 | 986910 | Разъёмный фланец | 4 |
| 32 | M341030 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
