Пилотный трубопроводы (3-2) — HITACHI EX160WD

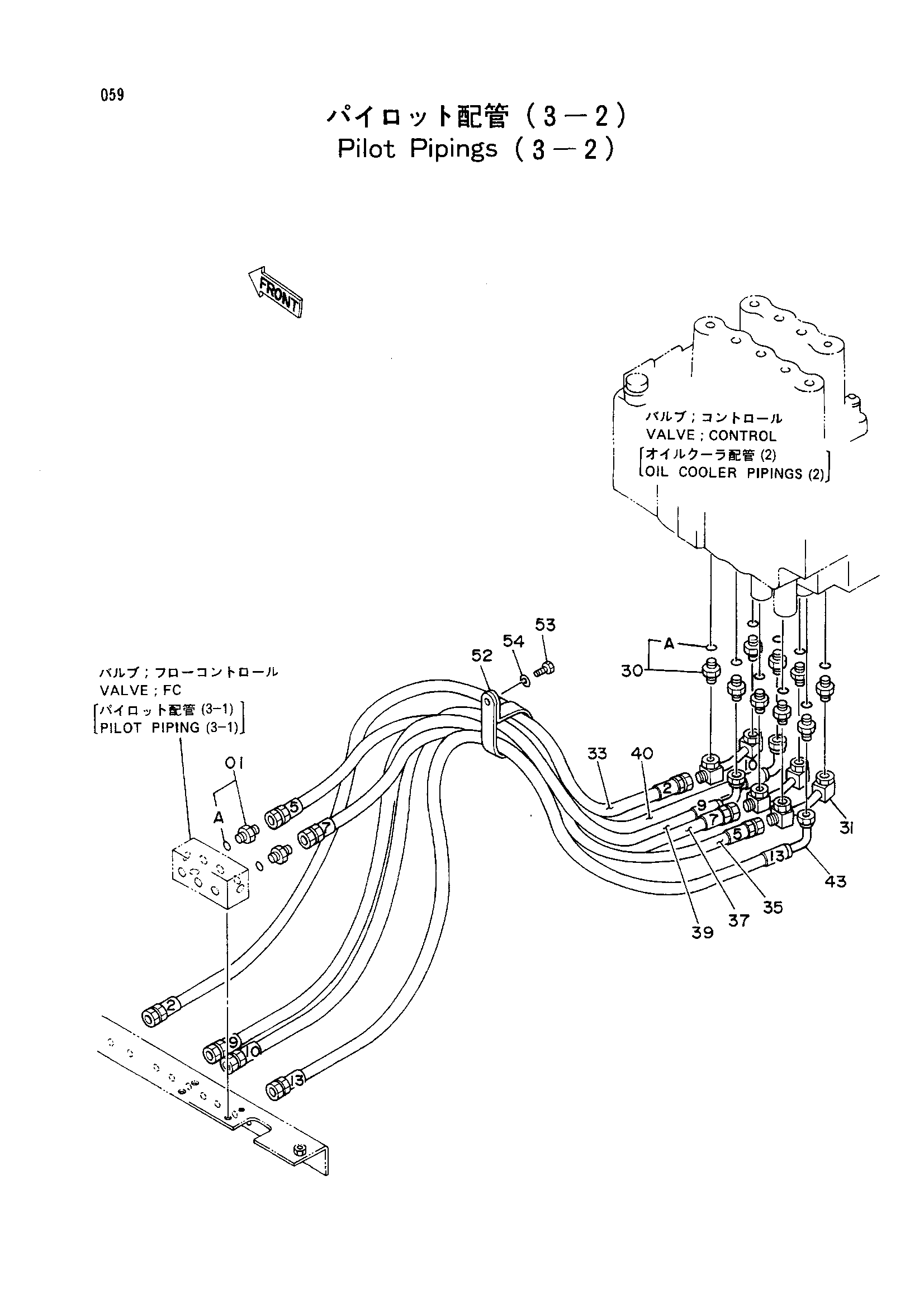

Заводская схема «Пилотный трубопроводы (3-2)» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4200466 | Адаптер | 9 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 8038370 | Трубка | 3 |
| 33 | 4213883 | Нейлоновый шланг (2) | 1 |
| 35 | 4203068 | Нейлоновый шланг (5) | 1 |
| 37 | 4203070 | Нейлоновый шланг (7) | 1 |
| 39 | 4213886 | Нейлоновый шланг (9) | 1 |
| 40 | 4203071 | Нейлоновый шланг (10) | 1 |
| 43 | 4203074 | Нейлоновый шланг (13) | 1 |
| 52 | 4190265 | Зажим | 1 |
| 53 | J901018 | Болт | 1 |
| 54 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
