Аутригер — HITACHI EX160WD

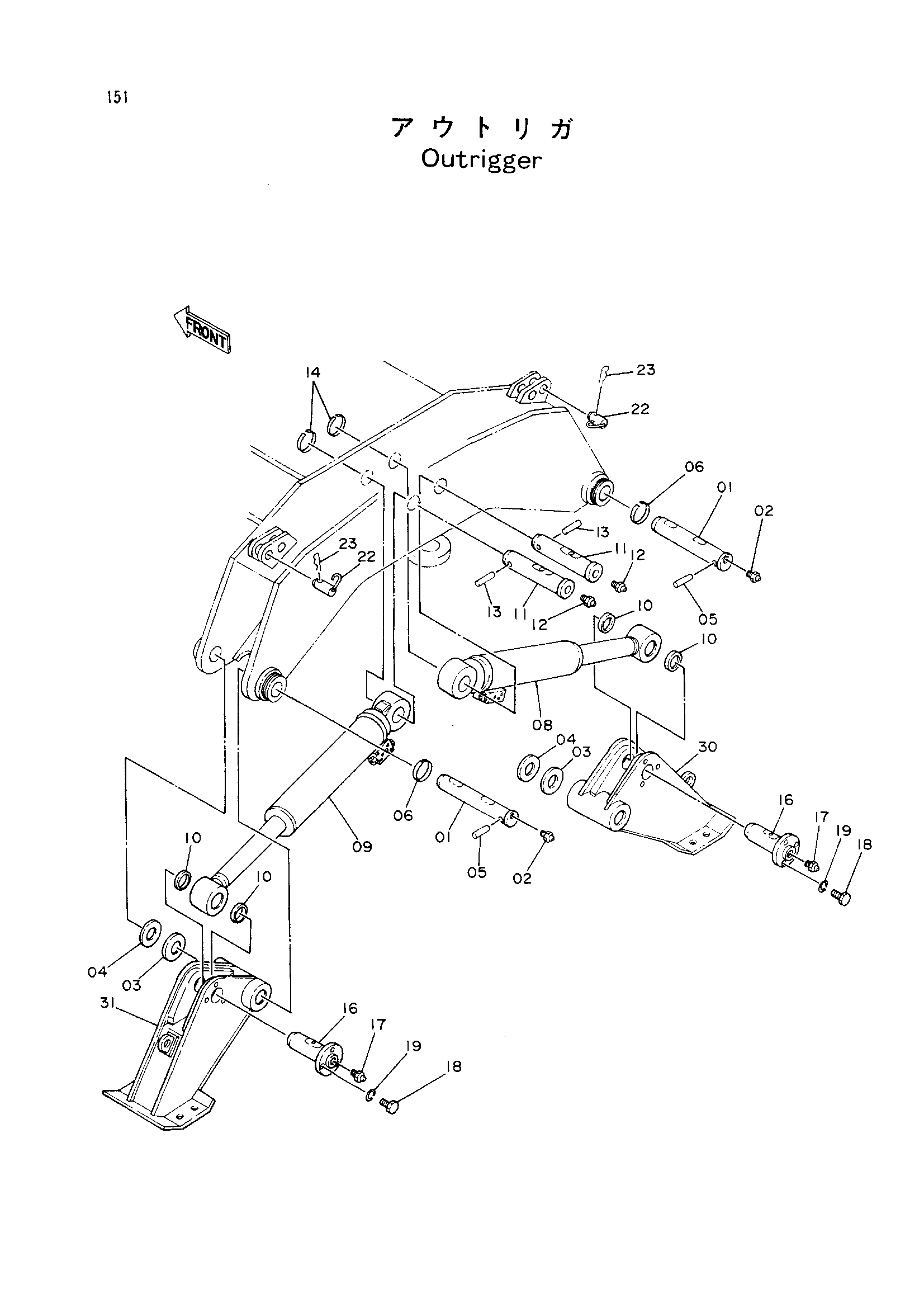

Заводская схема «Аутригер» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3040039 | Палец | 2 |
| 02 | J75481 | Штуцер | 2 |
| 03 | 4097354 | Регулировочная шайба 1.2 | 2 |
| 04 | 4097355 | Регулировочная шайба 2.3 | 2 |
| 05 | 4098717 | Палец | 2 |
| 06 | 4098716 | Кольцо | 2 |
| 08 | 4214182 | Гидроцилиндр. аутригер (правый) | 1 |
| 09 | 4214183 | Гидроцилиндр. аутригер (левый) | 1 |
| 10 | 4067902 | Пылезащитное уплотнение | 4 |
| 11 | 3040040 | Палец | 2 |
| 12 | J75481 | Штуцер | 2 |
| 13 | 4098713 | Палец | 2 |
| 14 | 4098712 | Кольцо | 2 |
| 16 | 8040200 | Палец | 2 |
| 17 | J75481 | Штуцер | 2 |
| 18 | J901230 | Болт | 6 |
| 19 | A590912 | Пружинная шайба | 6 |
| 22 | 9800305 | Блокировка палец | 2 |
| 23 | 487041 | Стопорный палец | 2 |
| 30 | 8040195 | Аутригер (правый) | 1 |
| 31 | 8044686 | Аутригер (левый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
