Управление двигателем рычаг (2)<SDX> — HITACHI EX160WD

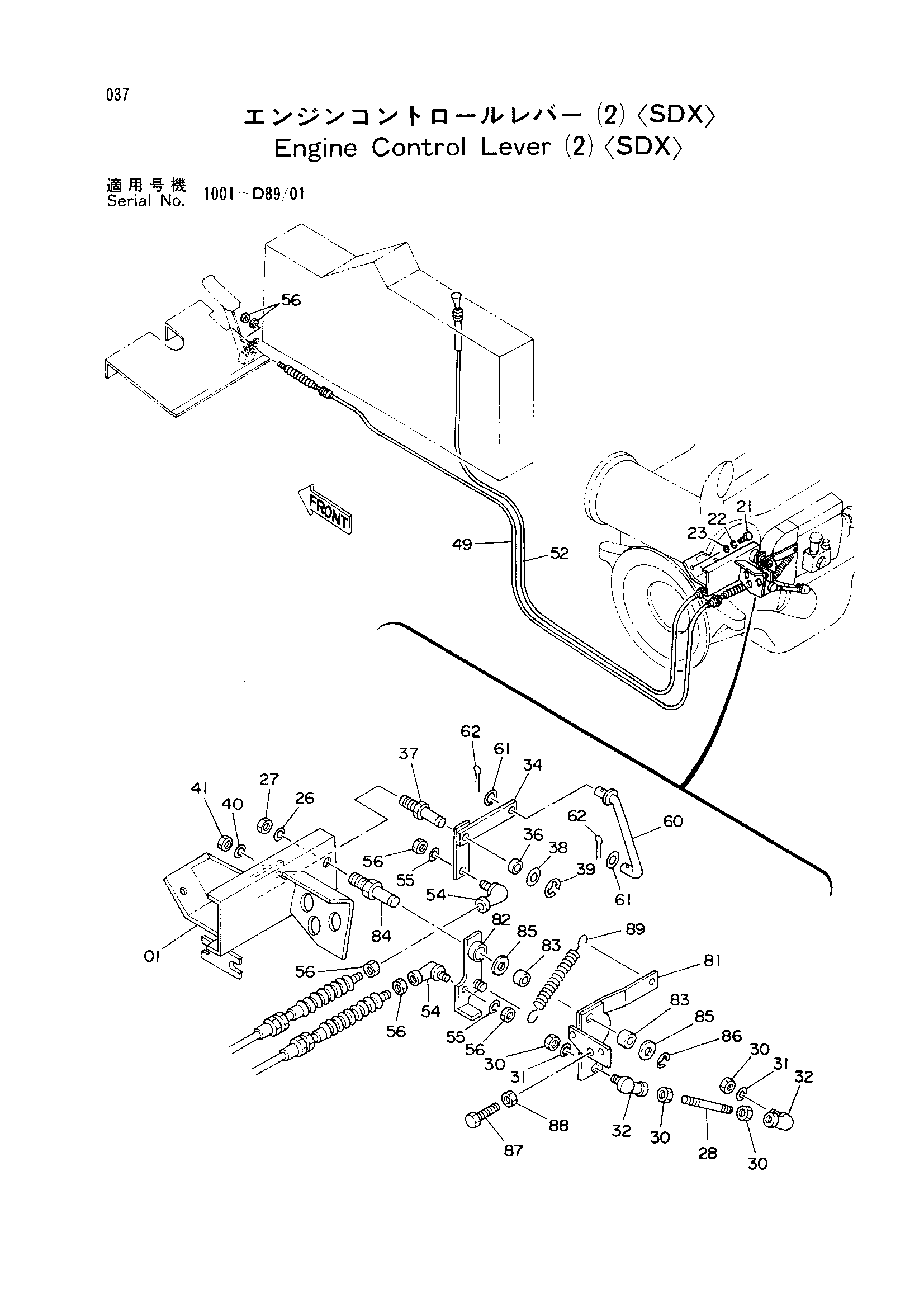

Заводская схема «Управление двигателем рычаг (2)<SDX>» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7020896 | Кронштейн | 1 |
| 21 | J901025 | Болт | 2 |
| 22 | A590910 | Пружинная шайба | 2 |
| 23 | A590110 | Плоская шайба | 2 |
| 26 | A590914 | Пружинная шайба | 1 |
| 27 | J952014 | Гайка | 1 |
| 28 | 4210297 | Шток | 1 |
| 30 | M500605 | Гайка | 4 |
| 31 | A590906 | Пружинная шайба | 2 |
| 32 | 4056017 | Шарнир | 2 |
| 34 | 9732470 | Рычаг | 1 |
| 36 | 4173387 | Втулка | 1 |
| 37 | 4214100 | Вал | 1 |
| 38 | A590114 | Плоская шайба | 1 |
| 39 | 991337 | Стопорное кольцо | 1 |
| 40 | A590914 | Пружинная шайба | 1 |
| 41 | J952014 | Гайка | 1 |
| 49 | 4232722 | Трос управления | 1 |
| 52 | 4195545 | Трос управления | 1 |
| 54 | 4056016 | Шарнир | 2 |
| 55 | A590905 | Пружинная шайба | 2 |
| 56 | M500504 | Гайка | 6 |
| 60 | 9711281 | Шток | 1 |
| 61 | A590106 | Плоская шайба | 2 |
| 62 | A761610 | Шплинт | 2 |
| 81 | 7018722 | Рычаг | 1 |
| 82 | 8044341 | Рычаг | 1 |
| 83 | 4173387 | Втулка | 2 |
| 84 | 4188374 | Палец | 1 |
| 85 | A590114 | Плоская шайба | 2 |
| 86 | 991337 | Стопорное кольцо | 1 |
| 87 | 4188376 | Механизм натяжения | 3 |
| 88 | 4122395 | Гайка | 3 |
| 89 | 4188375 | Пружина растяжения | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
