Электрооборудование (2) — HITACHI EX160WD

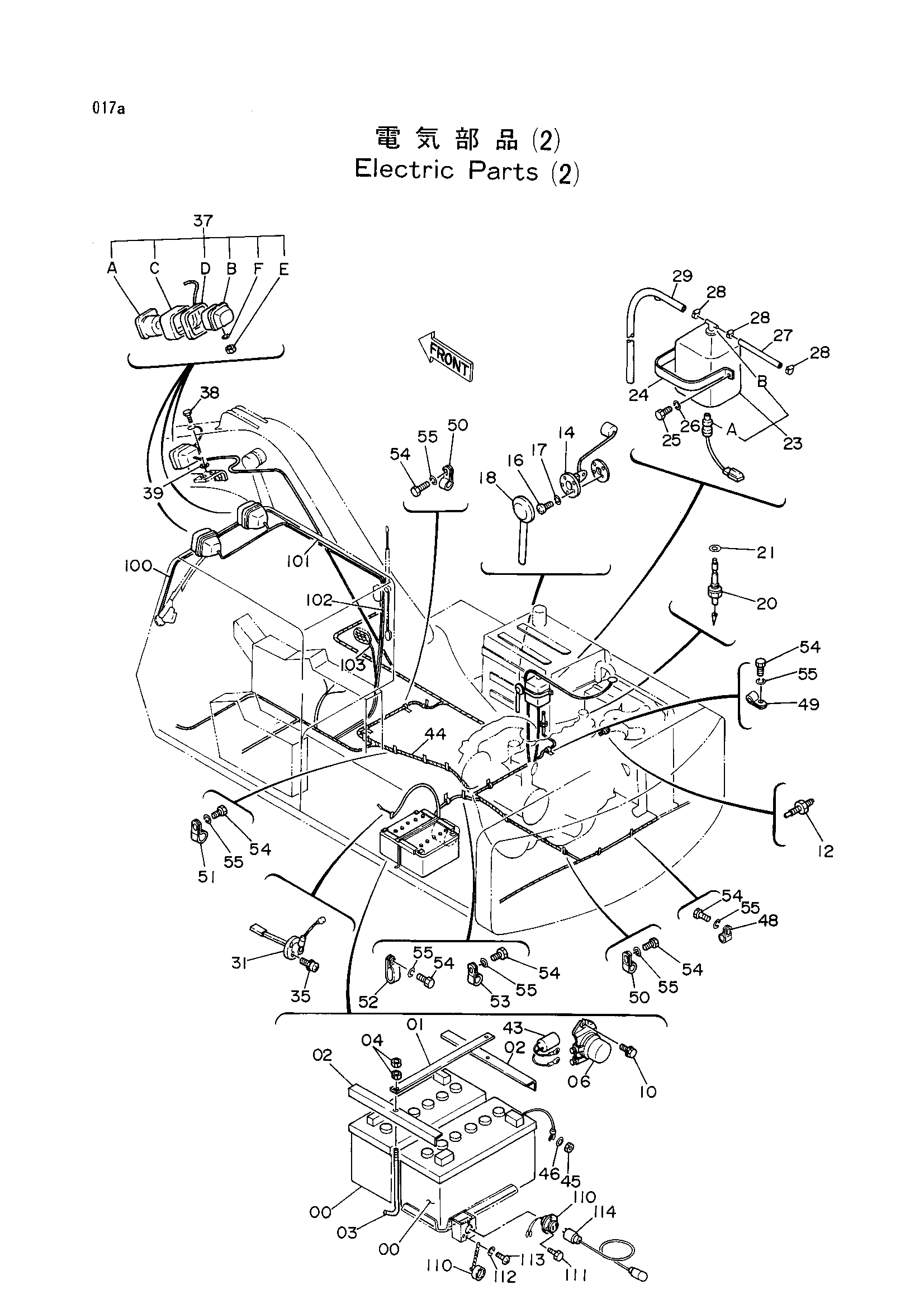

Заводская схема «Электрооборудование (2)» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4177681 | Аккумулятор | 2 |
| 01 | 4177556 | Стойка | 1 |
| 02 | 4131299 | Держатель | 2 |
| 03 | 4177557 | Болт | 2 |
| 04 | J950010 | Гайка | 4 |
| 06 | 4031771 | Реле аккумулятор | 1 |
| 10 | J020830 | Болт с шайбой | 2 |
| 12 | 4187223 | Блок (термостатический измеритель) | 1 |
| 14 | 4201926 | Флоат (топливный) | 1 |
| 15 | 4504289 | Манжета | 1 |
| 16 | M430510 | Винт | 5 |
| 17 | A590905 | Пружинная шайба | 5 |
| 18 | 4207240 | Колпачок | 1 |
| 20 | 4201927 | Выключатель уровень (топливный) | 1 |
| 21 | 4157648 | Уплотнительная шайба | 1 |
| 23 | 4130139 | Бак водяной(водяной ресервоир) | 1 |
| 23A | 4153251 | Выключатель уровень | 1 |
| 23B | 4153250 | Колпачок | 1 |
| 24 | 4180555 | Кланп | 1 |
| 25 | J901016 | Болт | 2 |
| 26 | A590910 | Пружинная шайба | 2 |
| 27 | 4208073 | Водяной шланг | 1 |
| 28 | 4508575 | Хомут шланга | 2 |
| 29 | 4142844 | Виниловый шланг | 1 |
| 31 | 4151888 | Выключатель уровень (масляный) | 1 |
| 35 | J460514 | Винт с шайбой | 3 |
| 37 | 4189254 | Фонарь головка в сборе(воркинг освещение) | 3 |
| 37A | 4163596 | Фонарь | 1 |
| 37B | 4208956 | Держатель | 1 |
| 37C | 4208957 | Лента | 1 |
| 37D | 4208958 | Лента | 1 |
| 37E | M501411 | Гайка | 1 |
| 37F | A590914 | Пружинная шайба | 1 |
| 38 | M430613 | Винт | 1 |
| 39 | A590906 | Пружинная шайба | 1 |
| 40 | M500605 | Гайка | 1 |
| 43 | 4214850 | Фусибле-линк | 1 |
| 44 | 4214334 | Жгут проводов | 1 |
| 45 | J950010 | Гайка (масса) | 4 |
| 46 | A590910 | Шайба пружина (масса) | 4 |
| 48 | 4190253 | Зажим 16X1 | 2 |
| 49 | 4190273 | Зажим 18X1 | 2 |
| 50 | 4190274 | Зажим 20X1 | 6 |
| 51 | 4192035 | Зажим 28X1 | 3 |
| 52 | 4190266 | Зажим 22X2 | 1 |
| 53 | 4192034 | Зажим 25X2 | 1 |
| 54 | J901018 | Болт | 15 |
| 55 | A590910 | Пружинная шайба | 15 |
| 100 | 4229055 | Жгут проводов провод(стеклоочиститель -разъём) | 1 |
| 101 | 4229056 | Жгут проводов провод(стеклоочиститель разъём - выключатель) | 1 |
| 102 | 4229057 | Жгут проводов провод(кабина фонарь) | 1 |
| 110 | 4115640 | Консент | 1 |
| 111 | M470306 | Болт | 3 |
| 112 | A590903 | Пружинная шайба | 1 |
| 113 | M430308 | Винт | 1 |
| 114 | 4000618 | Фонарь | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
