Финал привод — HITACHI EX160WD

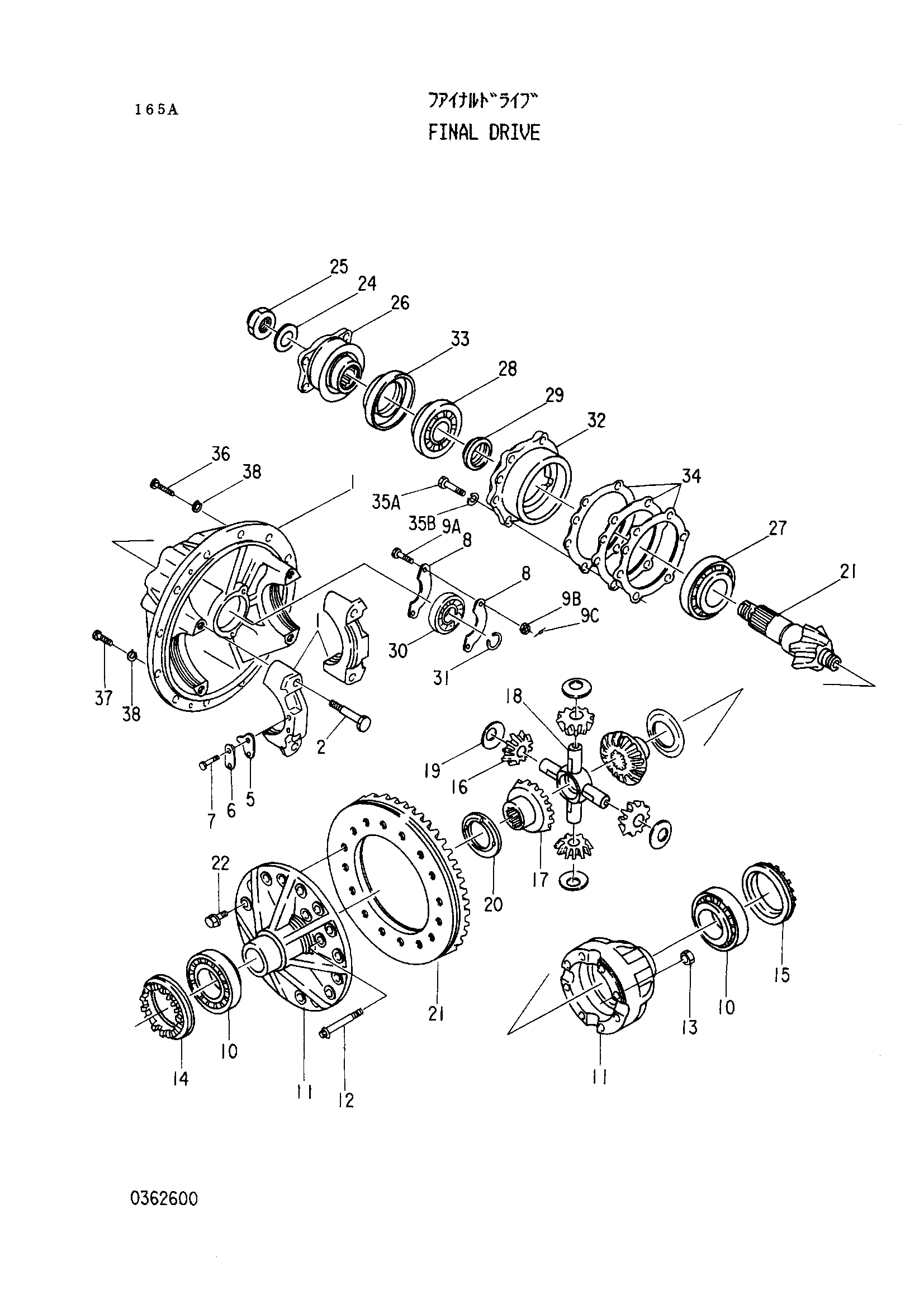

Заводская схема «Финал привод» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4240273	Финал привод	1
1	0362601	Водило в сборе	1
2	0266602	Болт	4
5	0266605	Пластина	2
6	0266606	Стопорная пластина	2
7	0362602	Болт	4
8	0266607	Фиксатор	2
9A	0362603	Болт	2
9B	0362604	Гайка	2
9C	0362605	Шплинт	2
10	0362606	Подшипник. дифф	2
11	0362607	Каге в сборе	1
12	0266613	Болт	8
13	0266614	Гайка	8
14	0266615	Аддж.нут RH	1
15	0266616	Аддж.нут LH	1
16	0362609	Ведущая шестерня	4
17	0362610	Шестерня	2
18	0266619	Спидер	1
19	0362611	Упорная шайба	4
20	0266621	Шайба 2.8	2
20	0266622	Шайба 2.9	2
20	0266623	Шайба 3.0	2
20	0266624	Шайба 3.1	2
20	0266625	Шайба 3.2	2
20	0266626	Шайба 3.3	2
20	0266627	Шайба 3.4	2
21	0266628	Шестерня	1
22	0266629	Болт	16
24	0268401	Шайба	1
25	0266503	Стопорная гайка	1
26	0266631	Фланец в сборе	1
27	0266632	Подшипник	1
28	0266633	Подшипник	1
29	0266634	Проставка	1
30	0266635	Подшипник	1
31	0266636	Стопорное кольцо	1
32	0266637	Каге	1
33	0266638	Масляное уплотнение	1
34	0266639	Регулировочная шайба	1
34	0266640	Регулировочная шайба	1
34	0266641	Регулировочная шайба	1
35A	0362612	Болт ведущая шестерня	6
35B	0362519	Пружинная шайба	6
36	0362613	Болт	4
37	0362614	Болт	8
38	0362507	Пружинная шайба	12

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
