Силовая передача — HITACHI EX160WD

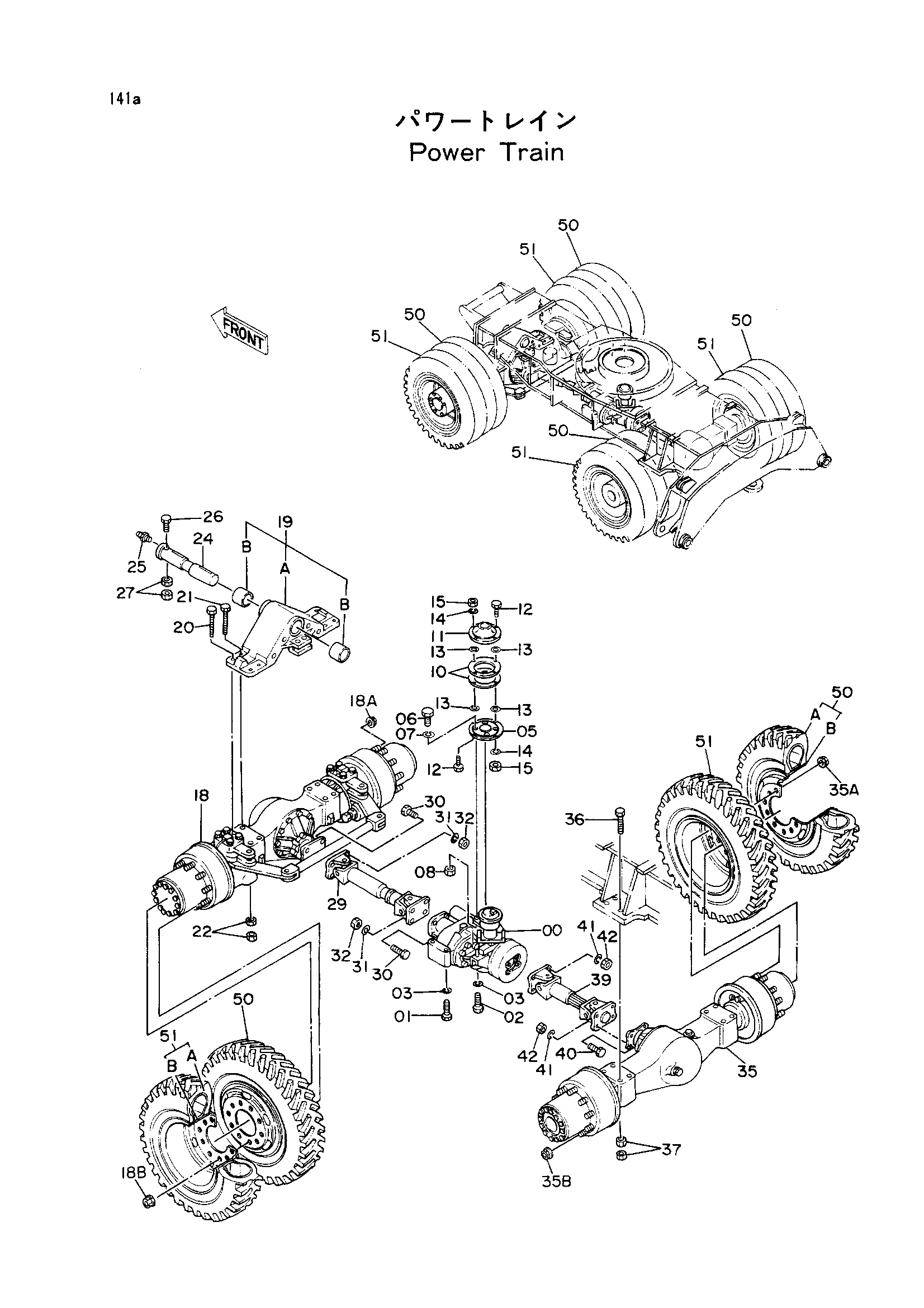

Заводская схема «Силовая передача» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4213590	Трансмиссия	1
01	J901612	Болт	2
02	J901613	Болт	2
03	A590916	Пружинная шайба	4
05	3042306	Фланец	1
06	4151648	Болт	4
07	A590910	Пружинная шайба	4
08	4151652	Гайка	4
10	4224315	Пластина флексибле	2
11	3042307	Фланец	1
12	M121440	Болт	4
13	4114404	Шайба	8
14	A590914	Пружинная шайба	4
15	M511411	Гайка	4
18	4213591	Мост передний	1
18A	0266740	Колесо гайка (правый)	10
18B	0266741	Колесо гайка (левый)	10
19	7019066	Беам екуализер в сборе	1
19A	1011796	Беам екуализер	1
19B	4150849	Втулка	2
20	4245129	Болт	4
20	J932422 замена: 4245129	Болт	4
21	4244548	Болт	4
21	J932423 замена: 4244548	Болт	4
22	J951024	Гайка	16
24	3039734	Палец	1
25	J75481	Штуцер	1
26	J901608	Болт	1
27	J950016	Гайка	2
29	4213593	Вал проп.	1
30	4151651	Болт	8
31	A590912	Пружинная шайба	8
32	4151653	Гайка	8
35	4213592	Задний мост	1
35A	0266740	Колесо гайка (правый)	10
35B	0266741	Колесо гайка (левый)	10
36	4245129	Болт	8
37	J951024	Гайка	16
39	4213594	Вал проп.	1
40	4151651	Болт	4
41	A590912	Пружинная шайба	8
42	4151653	Гайка	8
50	9051117	Шина в сборе (правый)	4
50A	4149046	Шина	1
50B	4149047	Обод	1
51	9051116	Шина в сборе (левый)	4
51A	4149046	Шина	1
51B	4149047	Обод	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
