Кабина — HITACHI EX160WD

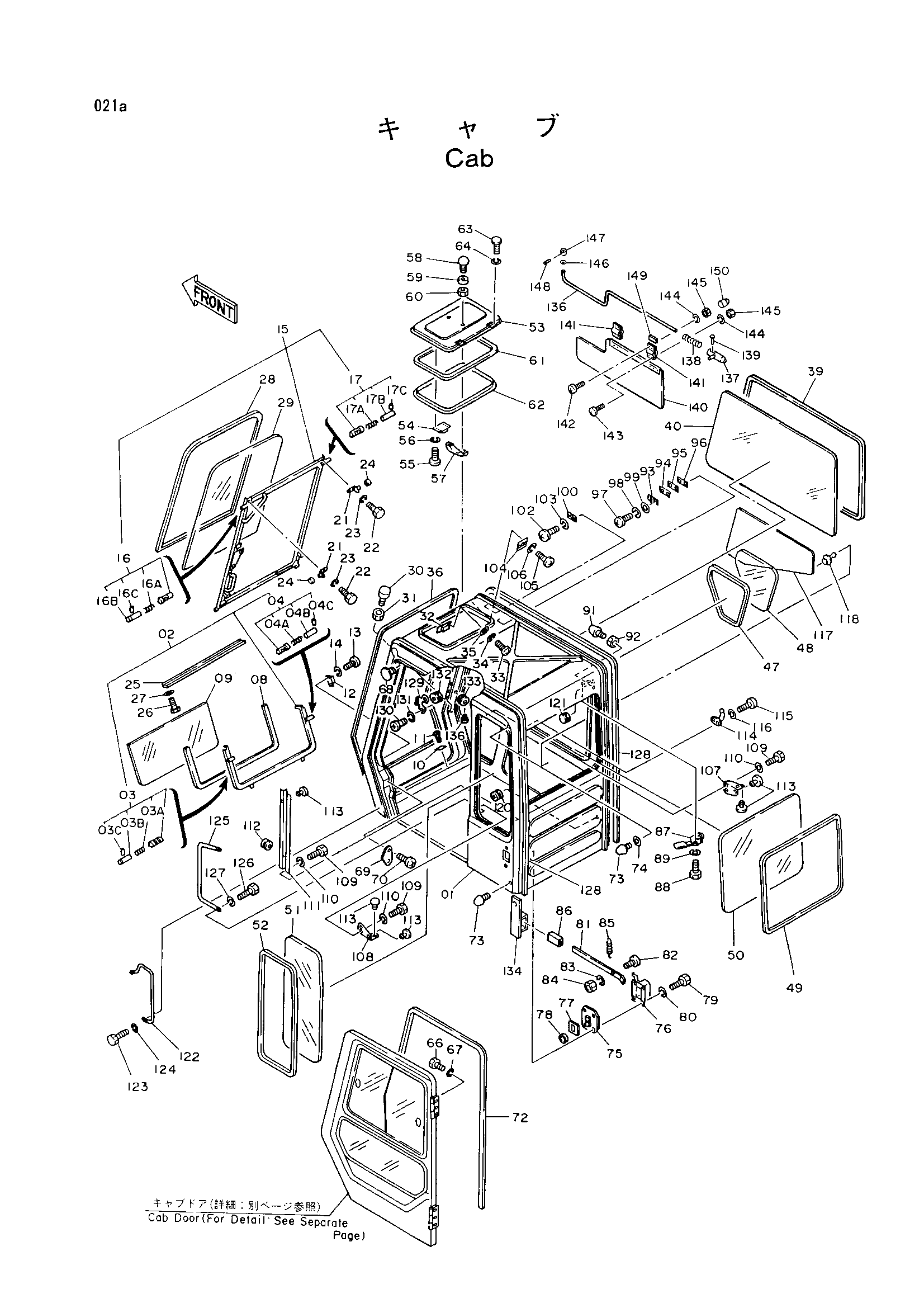

Заводская схема «Кабина» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4220823	Кабина в сборе	1
01	4253356	Кабина	1
02	4204543	Рама	1
03	4204544	Блокировка L	1
03A	4204546	Пружина	1
03B	4204547	Палец	1
03C	4204548	Рычаг	1
04	4204545	Блокировка R	1
04A	4204546	Пружина	1
04B	4204547	Палец	1
04C	4204548	Рычаг	1
08	4204549	Резиновый Z	1
09	4204550	Стекло	1
10	4204551	Резиновая прокладка	2
11	M470616	Винт	2
12	4204552	Ограничитель	2
13	J850614	Винт	4
14	J251006	Пружинная шайба	4
15	4253479	Рама	1
16	4204554	Блокировка L	1
16A	494918	Пружина	1
16B	4204556	Палец	1
16C	4204548	Рычаг	1
17	4204555	Блокировка R	1
17A	494918	Пружина	1
17B	4204556	Палец	1
17C	4204548	Рычаг	1
21	4204557	Кронштейн	2
22	J900820	Болт	4
23	A590908	Пружинная шайба	4
24	4204558	Ролик	4
25	4204559	Резиновая прокладка	1
26	4138159	Винт	4
27	A590103	Плоская шайба	4
28	4204560	Резиновый H	1
29	4204561	Стекло	1
30	4204562	Ограничитель	2
31	4204563	Гайка	2
32	4204564	Ограничитель	1
33	J850814	Винт	2
34	J251008	Пружинная шайба	2
35	J250008	Плоская шайба	2
36	4204565	Резиновая прокладка	1
39	4213191	Резиновый Z	1
40	4213192	Стекло	1
47	4204571	Резиновый H	1
48	4204572	Стекло	1
49	4204573	Резиновый H	1
50	4204574	Стекло	1
51	4204575	Стекло	1
52	4204576	Резиновый Z	1
53	4204577	Крышка	1
54	4204578	Замок	1
55	M430513	Винт	4
56	A590905	Пружинная шайба	4
57	4204579	Рукоятка	1
58	4204580	Ограничитель	2
59	4204581	Резиновая прокладка	2
60	M500504	Гайка	2
61	4204583	Резиновая прокладка	1
62	4204582	Опора	1
63	J900812	Болт	4
64	A590908	Пружинная шайба	4
66	J901025	Болт	6
67	A590910	Пружинная шайба	6
68	4172321	Резиновая прокладка	1
69	4128473	Ответная планка	1
70	4141747	Винт	2
72	4204585	Велт	1
73	4204586	Ограничитель	2
74	4204587	Проставка	1
75	4204588	Замок	1
76	4204589	Крышка	1
77	4204590	Резиновая прокладка	1
78	4204591	Резиновый уплотнение	1
79	J900818	Болт	4
80	A590908	Пружинная шайба	4
81	4204592	Рычаг	1
82	4204593	Палец	1
83	A590906	Пружинная шайба	1
84	M500605	Гайка	1
85	4208103	Пружина	1
86	4089012	Колпачок	1
87	4204594	Замок	1
88	J900816	Болт	2
89	A590908	Пружинная шайба	2
91	4204586	Ограничитель	1
92	4204563	Гайка	1
93	4204595	Ограничитель	2
94	4204596	Регулировочная шайба 1.0	1
95	4204597	Регулировочная шайба 1.2	1
96	4204598	Регулировочная шайба 1.6	1
97	J850816	Винт	4
98	J251008	Пружинная шайба	4
99	J250008	Плоская шайба	4
100	4204599	Кронштейн	1
102	M430410	Винт	2
103	A590904	Пружинная шайба	2
104	4204600	Кронштейн	1
105	M430308	Винт	2
106	A590903	Пружинная шайба	2
107	4204601	Кронштейн	1
108	4204602	Кронштейн	1
109	J900816	Болт	7
110	A590908	Пружинная шайба	7
111	4204603	Кронштейн	1
112	4204604	Резиновая втулка	2
113	4204605	Резиновая прокладка	6
114	4147924	Крюк	1
115	M430513	Винт	2
116	A590905	Пружинная шайба	2
117	4204606	Трим накладка	1
118	4204607	Зажим	10
120	4204608	Резиновая втулка	1
121	4084302	Резиновая прокладка	1
122	4213187	Рукоятка	1
123	J901025	Болт	2
124	A590910	Пружинная шайба	2
125	4223039	Ханд направляющая	1
126	J901025	Болт	2
127	A590910	Пружинная шайба	2
128	4204611	Велт	2
129	4207833	Кронштейн	1
130	M430610	Винт	2
131	A590906	Пружинная шайба	2
132	4213188	Резиновая втулка	1
133	4213189	Резиновая втулка	1
134	4215255	Ограничитель	1
136	4253357	Стойка	1
137	4219796	Ответная планка	1
138	4219798	Пружина	1
139	4219797	Заклёпка	1
140	4253358	Сунвисор	1
141	4163986	Кронштейн	2
142	M430513	Винт	4
143	M430516	Винт	4
144	A590905	Пружинная шайба	8
145	M500504	Гайка	8
146	4219801	Шайба	1
147	4253359	Втулка	1
148	4033505	Пружинный штифт	1
149	4219799	Резиновая прокладка	1
150	4219802	Резиновая прокладка	1
