Конфлуент трубопроводы — HITACHI EX160WD

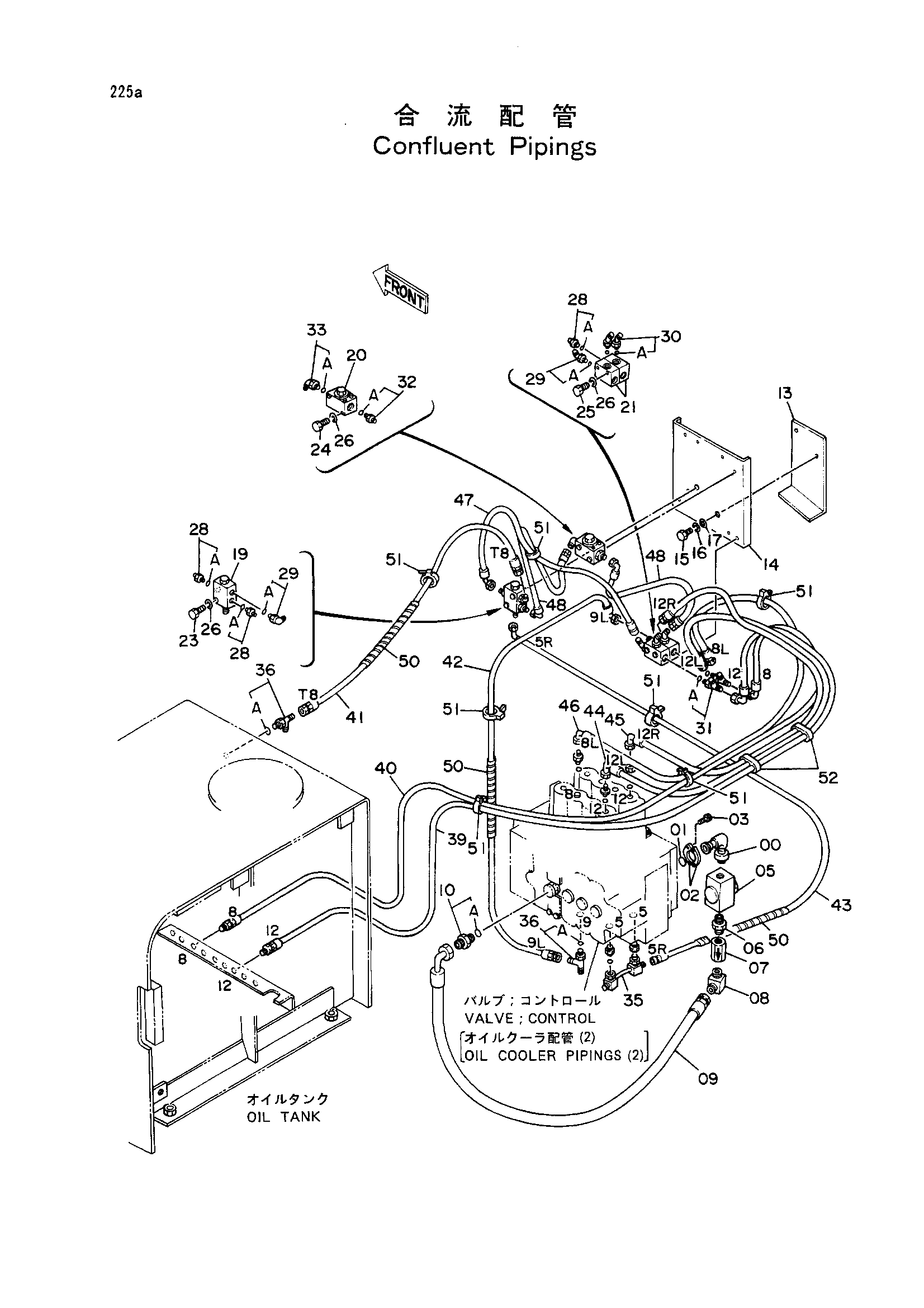

Заводская схема «Конфлуент трубопроводы» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9730354	Трубка	1
01	971489	Уплотнительное кольцо	1
02	986910	Разъёмный фланец	2
03	M341030	Болт с внутренним шестигранником	4
05	4205902	Запорный клапан	1
06	94-1704	Адаптер	1
07	9034571	Обратный клапан	1
08	94-1404	Угловой штуцер	1
09	4223510	Шланг	1
10	4042033	Адаптер	1
10A	4506424	Уплотнительное кольцо	1
13	4223996	Кронштейн	1
14	8040230	Кронштейн	1
15	J901225	Болт	2
16	A590912	Пружинная шайба	2
17	4086891	Шайба	2
19	4203446	Клапан	1
20	4211313	Запорный клапан	1
21	4203447	Челночный клапан	2
23	J900850	Болт	2
24	J900860	Болт	2
25	J900880	Болт	2
26	A590908	Пружинная шайба	6
28	4200467	Адаптер	3
28A	957366	Уплотнительное кольцо	1
29	4156434	Угловой штуцер	2
29A	957366	Уплотнительное кольцо	1
30	4200472	Угловой штуцер	2
30A	957366	Уплотнительное кольцо	1
31	4207300	Тройник	2
31A	957366	Уплотнительное кольцо	1
32	4200466	Адаптер	1
32A	4509180	Уплотнительное кольцо	1
33	4154671	Угловой штуцер	1
33A	4509180	Уплотнительное кольцо	1
35	8039468	Трубка	1
36	4205363	Тройник	2
36A	4509180	Уплотнительное кольцо	1
39	4210393	Нейлоновый шланг (12)	1
40	4210394	Нейлоновый шланг (8)	1
41	4210395	Нейлоновый шланг (T8)	1
42	4210396	Нейлоновый шланг (9L)	1
43	4210397	Нейлоновый шланг (5R)	1
44	4210398	Нейлоновый шланг (12L)	1
45	4210399	Нейлоновый шланг (12R)	1
46	4213400	Нейлоновый шланг (8L)	1
47	4213401	Шланг	1
48	4213402	Шланг	2
50	4133527	Защитный кожух	3
51	4055312	Ленточный зажим	7
52	4203210	Хомут	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
