Масляный радиатор трубопроводы (1) — HITACHI EX160WD

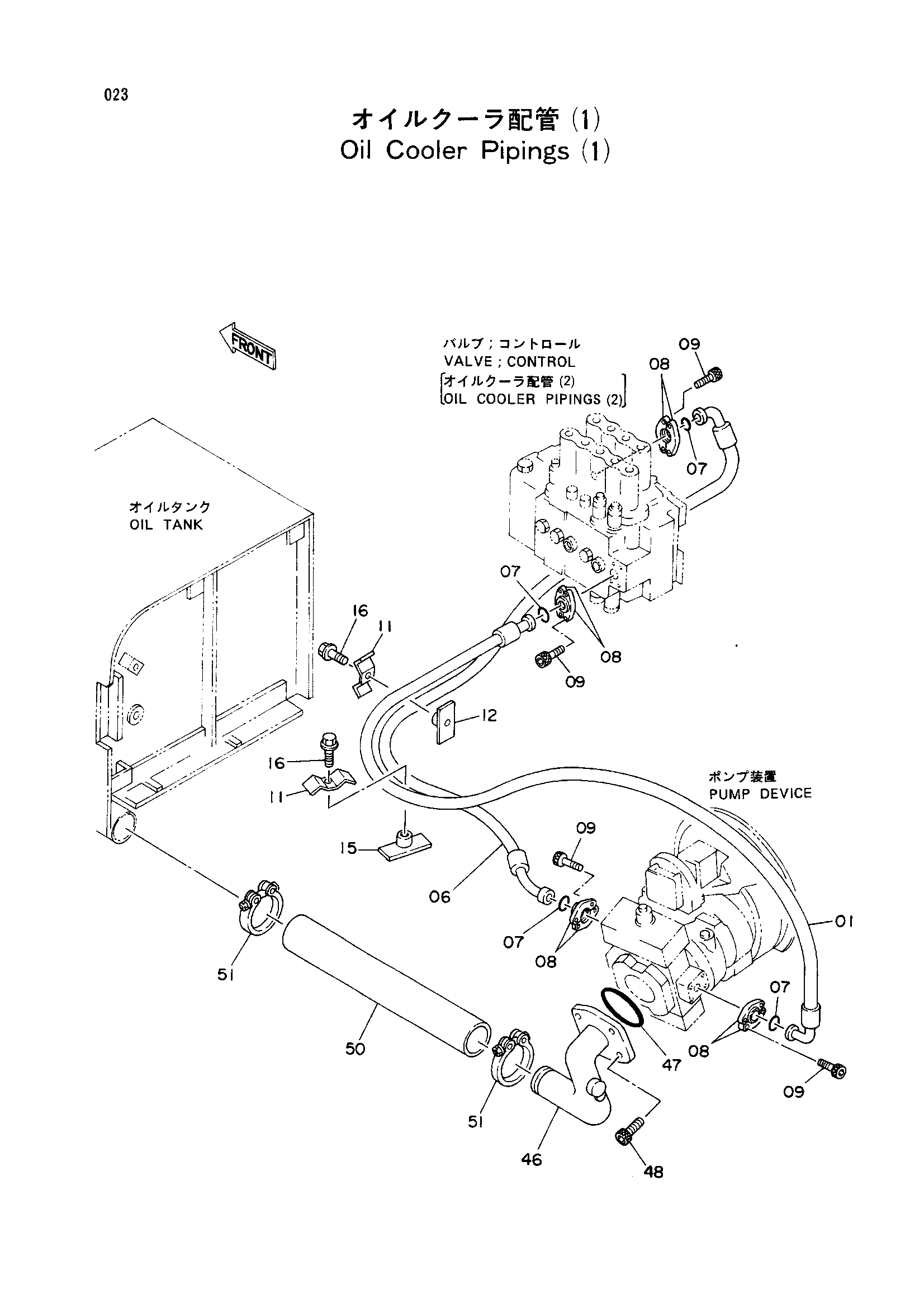

Заводская схема «Масляный радиатор трубопроводы (1)» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4213815 | Шланг | 1 |
| 06 | 4213816 | Шланг | 1 |
| 07 | 966993 | Уплотнительное кольцо | 4 |
| 08 | 4085560 | Разъёмный фланец | 8 |
| 09 | M341240 | Болт с внутренним шестигранником | 16 |
| 11 | 4202103 | Хомут | 2 |
| 12 | 9727633 | Хомут | 1 |
| 15 | 9727822 | Хомут | 1 |
| 16 | J011255 | Болт с шайбой | 2 |
| 46 | 8040407 | Всасывающая трубка | 1 |
| 47 | A811120 | Уплотнительное кольцо | 1 |
| 48 | M341640 | Болт с внутренним шестигранником | 4 |
| 50 | 4214447 | Резиновый шланг | 1 |
| 51 | 4152704 замена: 4263765 | Хомут шланга | 2 |
| 51 | 4263765 | Хомут шланга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
