Пилотный трубопроводы (4-2) — HITACHI EX160WD

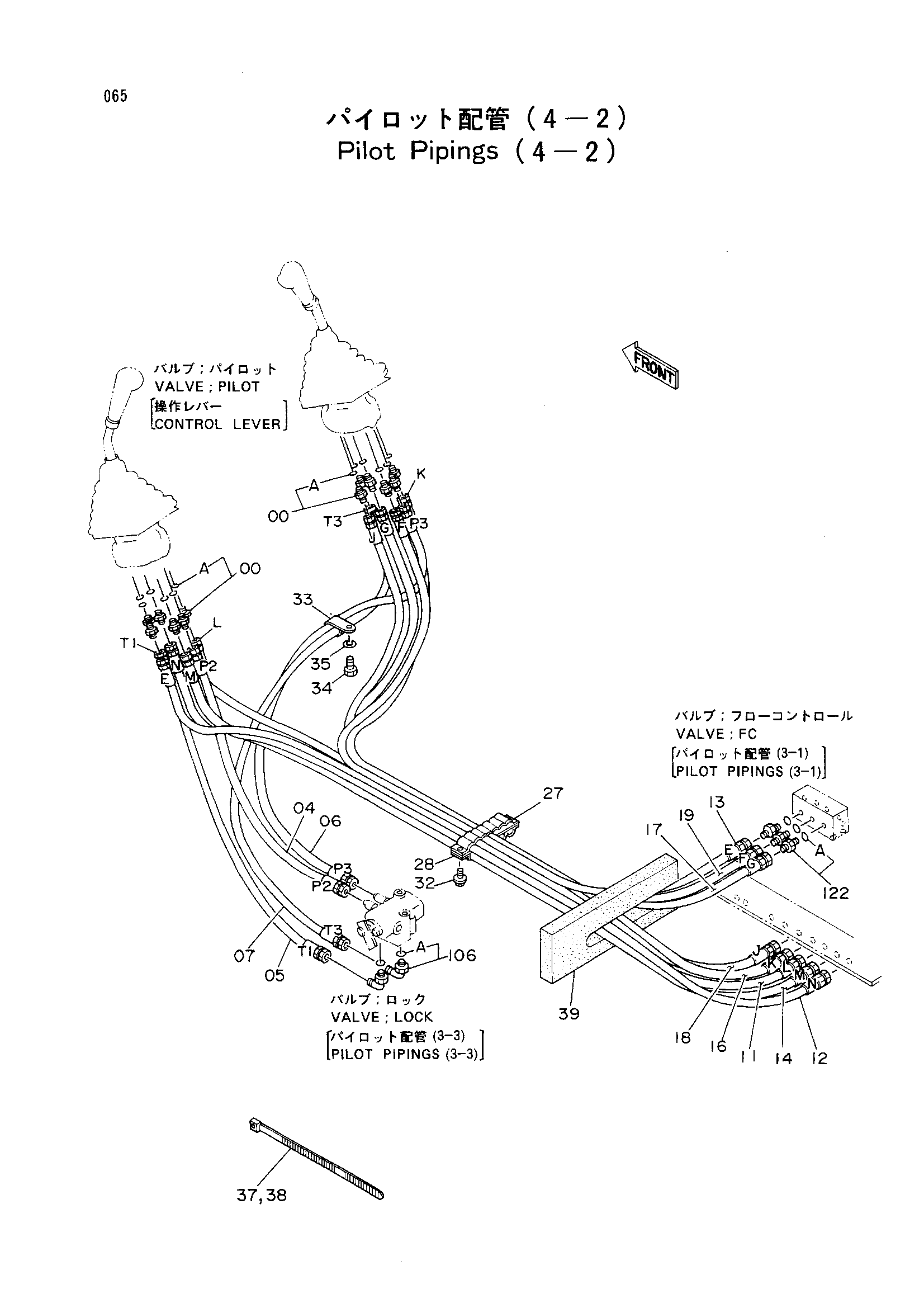

Заводская схема «Пилотный трубопроводы (4-2)» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4200467 | Адаптер | 12 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4213887 | Шланг (P2) | 1 |
| 05 | 4213888 | Шланг (T1) | 1 |
| 06 | 4213889 | Нейлоновый шланг (P3) | 1 |
| 07 | 4213890 | Нейлоновый шланг (T3) | 1 |
| 11 | 4213899 | Шланг (левый) | 1 |
| 12 | 4214401 | Шланг (N) | 1 |
| 13 | 4213894 | Шланг (E) | 1 |
| 14 | 4214400 | Шланг (M) | 1 |
| 16 | 4203054 | Нейлоновый шланг (K) | 1 |
| 17 | 4213896 | Нейлоновый шланг (G) | 1 |
| 18 | 4203056 | Нейлоновый шланг (J) | 1 |
| 19 | 4213895 | Нейлоновый шланг (F) | 1 |
| 27 | 9727639 | Хомут шланга | 2 |
| 28 | 9727637 | Пластина | 1 |
| 32 | J021035 | Болт с шайбой | 2 |
| 33 | 4190292 | Зажим | 1 |
| 34 | J901018 | Болт | 1 |
| 35 | A590910 | Пружинная шайба | 1 |
| 37 | 4055312 | Зажим лента 250 | 3 |
| 38 | 4121859 | Зажим лента 390 | 3 |
| 39 | 4204324 | Резиновая прокладка | 1 |
| 106 | 4154671 | Угловой штуцер | 2 |
| 106A | 4509180 | Уплотнительное кольцо | 1 |
| 122 | 4200466 | Адаптер | 3 |
| 122A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
