Управление короб (правый) — HITACHI EX160WD

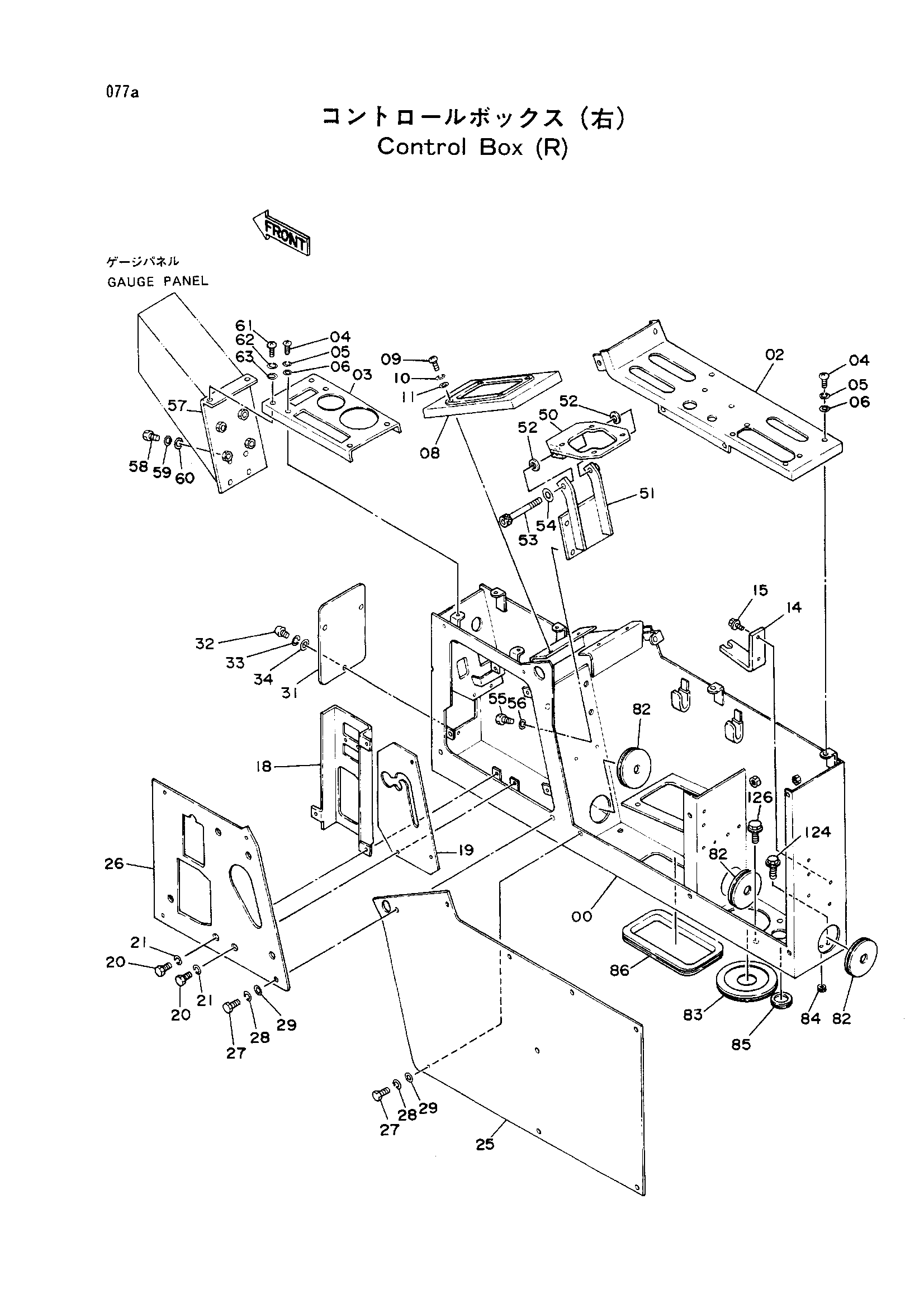

Заводская схема «Управление короб (правый)» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6009307	Стойка (правый)	1
02	7020250	Панель	1
03	8041929	Панель	1
04	J850616	Винт	7
05	J251006	Пружинная шайба	7
06	J250006	Плоская шайба	7
08	8040438	Панель	1
09	J850616	Винт	4
09	M340616 замена: J850616	Болт с внутренним шестигранником	4
10	J251006	Пружинная шайба	4
11	J250006	Плоская шайба	4
14	4222427	Кронштейн	1
15	J010620	Болт с шайбой	2
18	8040401	Кронштейн	1
19	3040619	Направляющая	1
20	J900616	Болт	6
21	A590906	Пружинная шайба	6
25	7019016	Крышка	1
26	2025488	Крышка	1
27	J900616	Болт	13
28	A590906	Пружинная шайба	13
29	A590106	Плоская шайба	13
31	4214105	Крышка	1
32	J850616	Винт	3
33	J251006	Пружинная шайба	3
34	J250006	Плоская шайба	3
50	8038103	Кронштейн	1
51	8038102	Кронштейн	1
52	4191947	Регулировочная шайба	2
53	M341200	Болт с внутренним шестигранником	1
54	A590112	Плоская шайба	2
55	J901020	Болт	4
56	A590910	Пружинная шайба	4
57	8040400	Кронштейн	1
58	J900820	Болт	6
59	A590908	Пружинная шайба	6
60	A590108	Плоская шайба	6
61	J850616	Винт	2
62	J251006	Пружинная шайба	2
63	J250006	Плоская шайба	2
82	4161992	Резиновая втулка	3
83	4217281	Резиновая втулка	1
84	487081	Резиновая втулка	1
85	4146559	Резиновая втулка	1
86	4215920	Резиновая втулка	1
124	J011025	Болт с шайбой	4
126	J021030	Болт с шайбой	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
