Ход и аутригер рычаг — HITACHI EX160WD

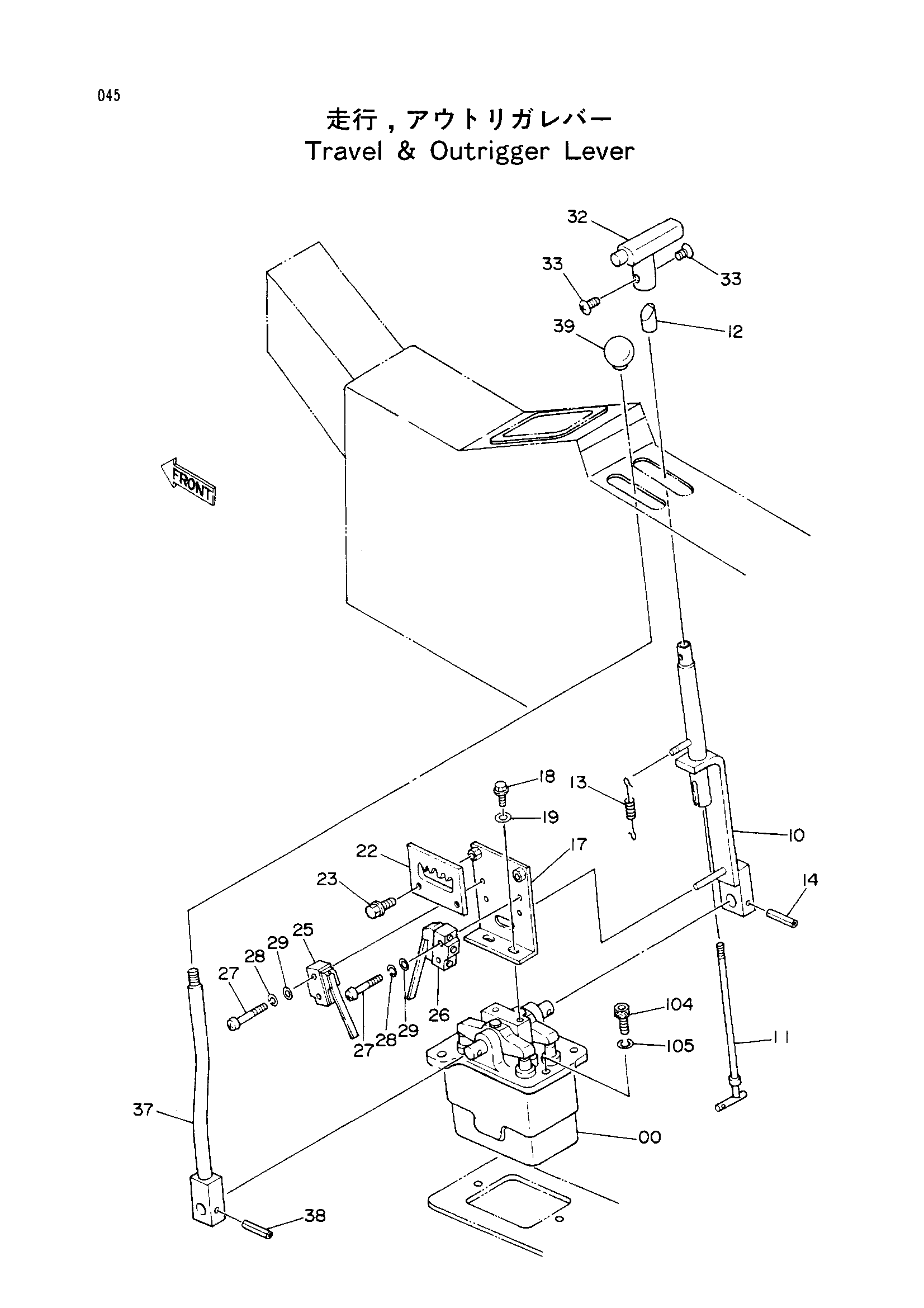

Заводская схема «Ход и аутригер рычаг» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9071983 | Пилотный клапан | 1 |
| 10 | 8041416 | Рычаг | 1 |
| 11 | 8026180 | Шток | 1 |
| 12 | 4119401 | Кулачок | 1 |
| 13 | 46335 | Пружина | 1 |
| 14 | 4205318 | Пружинный штифт | 1 |
| 17 | 9731155 | Кронштейн | 1 |
| 18 | J010616 | Болт с шайбой | 2 |
| 19 | A590106 | Плоская шайба | 2 |
| 22 | 3043408 | Направляющая | 1 |
| 23 | J010816 | Болт с шайбой | 2 |
| 25 | 4225030 | Выключатель микро | 1 |
| 26 | 4180220 | Выключатель микро | 1 |
| 27 | M430425 | Винт | 4 |
| 28 | A590904 | Пружинная шайба | 4 |
| 29 | A590104 | Плоская шайба | 4 |
| 32 | 4205958 | Ручка | 1 |
| 33 | 4201484 | Винт | 2 |
| 37 | 8041417 | Рычаг | 1 |
| 38 | 4205318 | Пружинный штифт | 1 |
| 39 | 4117705 | Рукоятка | 1 |
| 104 | M341030 | Болт с внутренним шестигранником | 2 |
| 105 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
