Электрооборудование (5) — HITACHI EX160WD

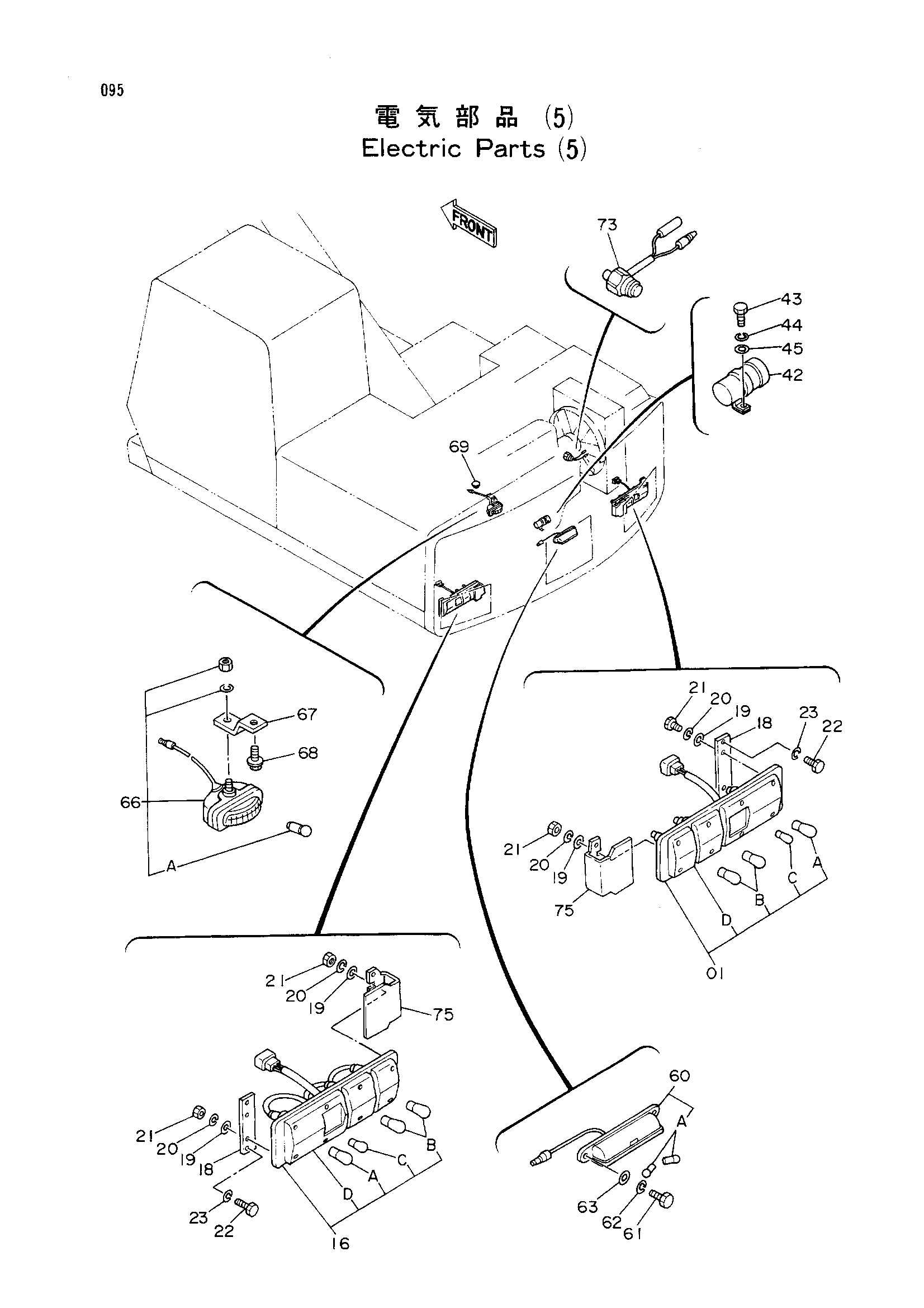

Заводская схема «Электрооборудование (5)» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4149145 | Фонарь задний (правый) | 1 |
| 01A | 4174817 | Лампа (25/10W) | 1 |
| 01B | 4174818 | Лампа (25W) | 2 |
| 01C | 4174819 | Лампа (3W) | 1 |
| 01D | 4182180 | Рассеиватель | 1 |
| 16 | 4149146 | Фонарь задний (левый) | 1 |
| 16A | 4174817 | Лампа (25/10W) | 1 |
| 16B | 4174818 | Лампа (25W) | 2 |
| 16C | 4174819 | Лампа (3W) | 1 |
| 16D | 4182180 | Рассеиватель | 1 |
| 18 | 4185415 | Пластина | 4 |
| 19 | A590105 | Плоская шайба | 8 |
| 20 | A590905 | Пружинная шайба | 8 |
| 21 | M500504 | Гайка | 8 |
| 22 | J900612 | Болт | 8 |
| 23 | A590906 | Пружинная шайба | 8 |
| 42 | 4232093 | Сигнализация (задний буззер) | 1 |
| 43 | J900814 | Болт | 1 |
| 44 | A590908 | Пружинная шайба | 1 |
| 45 | A590108 | Плоская шайба | 1 |
| 60 | 4104070 | Фонарь (ликенке пластина) | 1 |
| 60A | 4037222 | Лампа | 1 |
| 61 | J900614 | Болт | 2 |
| 62 | A590906 | Пружинная шайба | 2 |
| 63 | A590106 | Плоская шайба | 2 |
| 66 | 4174856 | Фонарь | 1 |
| 66A | 4037222 | Лампа | 1 |
| 67 | 4218152 | Кронштейн | 1 |
| 68 | J031235 | Болт с шайбой | 1 |
| 69 | 4196453 | Резиновая втулка | 1 |
| 73 | 4172679 | Датчик такхо | 1 |
| 75 | 3041212 | Крышка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
