Отвал — HITACHI EX160WD

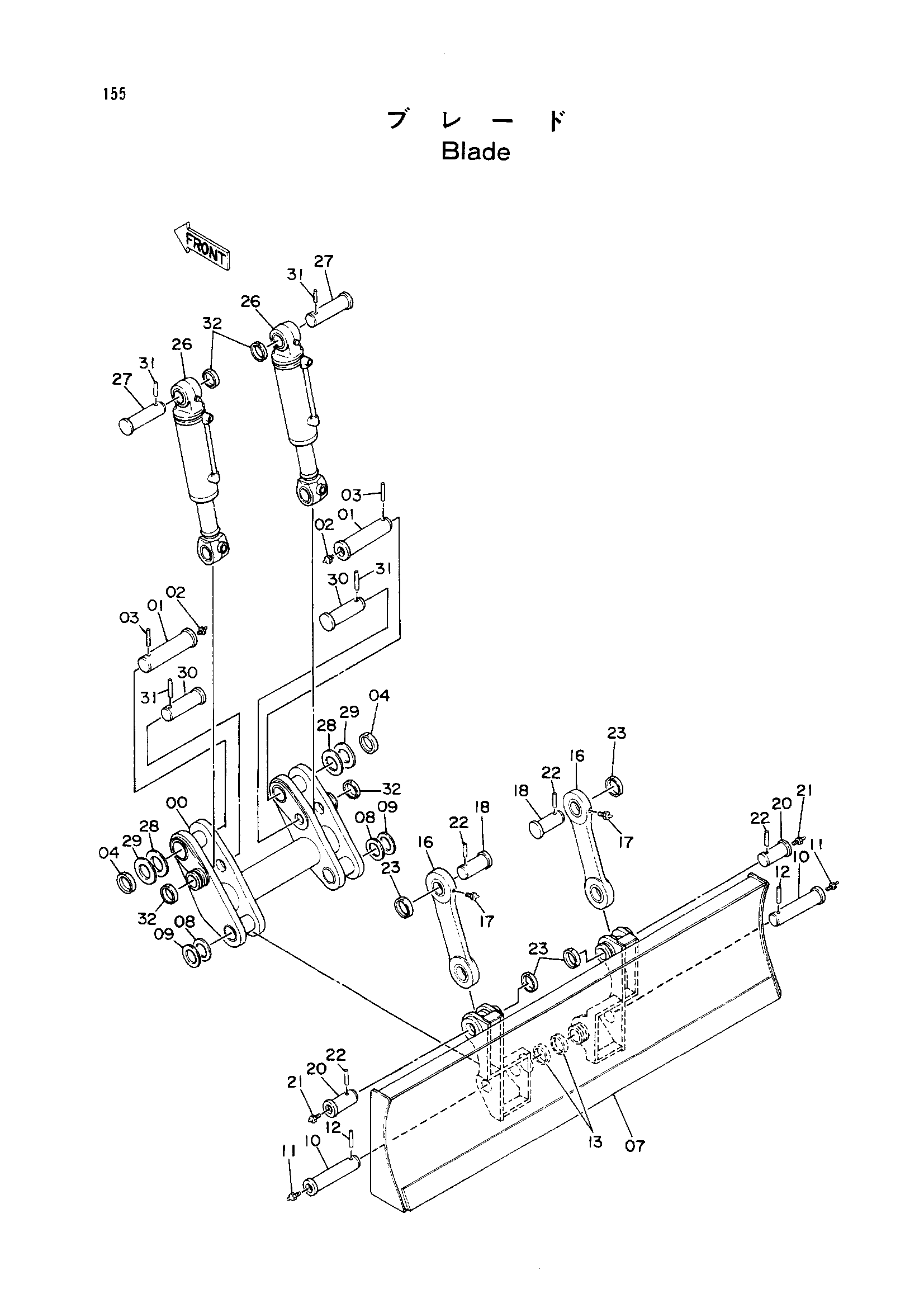

Заводская схема «Отвал» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8040528 | Тяга | 1 |
| 01 | 3040427 | Палец | 2 |
| 02 | J75481 | Штуцер | 2 |
| 03 | 4098717 | Палец | 2 |
| 04 | 4098716 | Кольцо | 2 |
| 07 | 6008914 | Отвал | 1 |
| 08 | 4075355 | Шайба 1.0 | 3 |
| 09 | 4075356 | Шайба 2.0 | 3 |
| 10 | 3040430 | Палец | 2 |
| 11 | J75481 | Штуцер | 2 |
| 12 | 4065689 | Палец | 2 |
| 13 | 4065688 | Кольцо | 2 |
| 16 | 8041040 | Тяга | 2 |
| 17 | J75481 | Штуцер | 2 |
| 18 | 3040426 | Палец | 2 |
| 20 | 3040429 | Палец | 2 |
| 21 | J75481 | Штуцер | 2 |
| 22 | 4065689 | Палец | 4 |
| 23 | 4065688 | Кольцо | 4 |
| 26 | 4214184 | Гидроцилиндр отвала | 2 |
| 27 | 3040425 | Палец | 2 |
| 28 | 4150304 | Шайба 1.2 | 3 |
| 29 | 4150303 | Шайба 2.3 | 3 |
| 30 | 3040428 | Палец | 2 |
| 31 | 4065689 | Палец | 4 |
| 32 | 4065688 | Кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
