Масляный радиатор трубопроводы (3) — HITACHI EX160WD

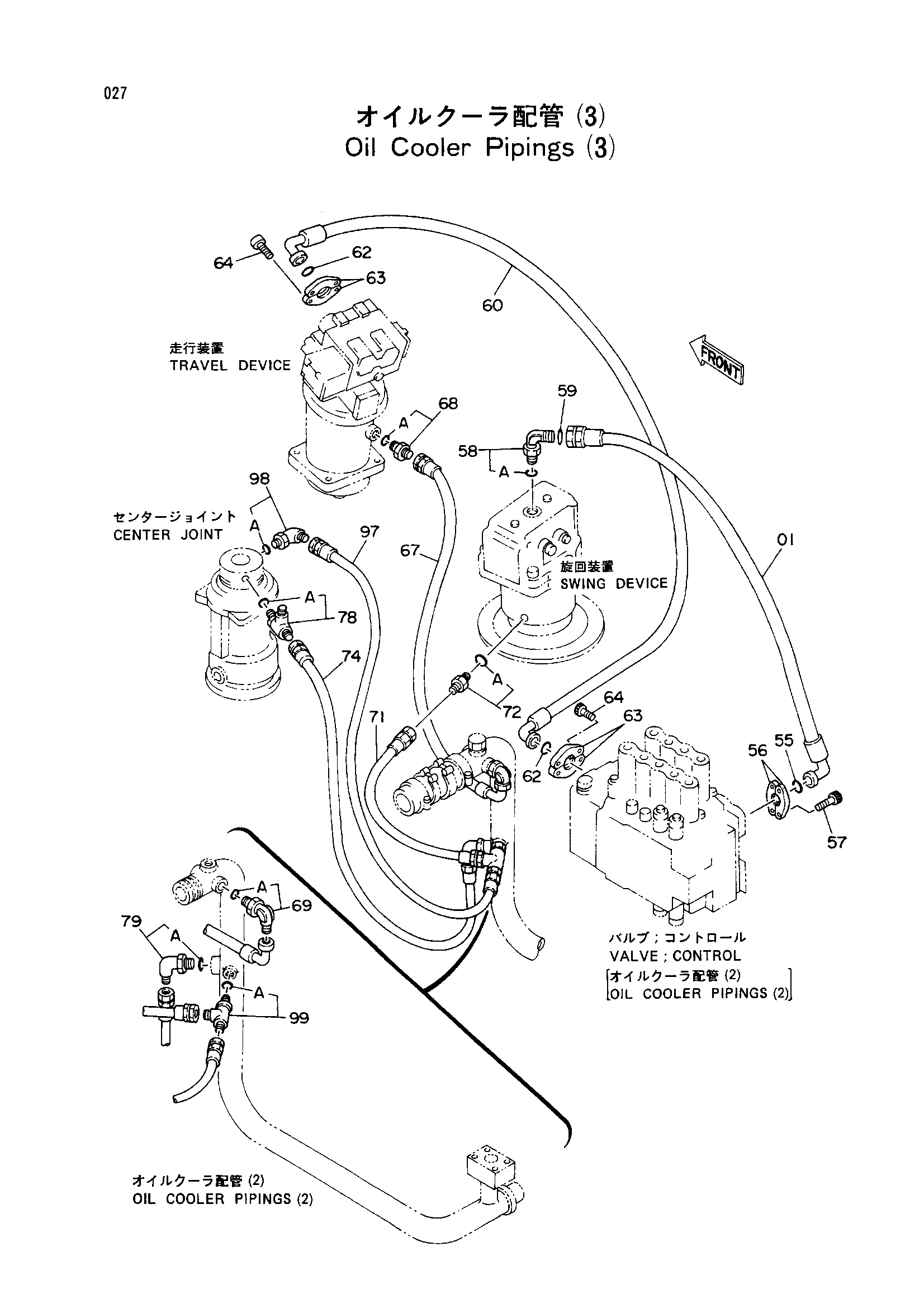

Заводская схема «Масляный радиатор трубопроводы (3)» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4223511 | Шланг | 1 |
| 01 | 4250829 | Шланг | 1 |
| 55 | 966993 | Уплотнительное кольцо | 1 |
| 56 | 962453 | Разъёмный фланец | 2 |
| 57 | M341030 | Болт с внутренним шестигранником | 4 |
| 58 | 4198799 | Угловой штуцер | 1 |
| 58 | 4202113 | Угловой штуцер | 1 |
| 58A | 4506429 | Уплотнительное кольцо | 1 |
| 59 | 4187308 | Уплотнительное кольцо | 1 |
| 59 | 4187328 | Уплотнительное кольцо | 1 |
| 60 | 4223512 | Шланг | 1 |
| 62 | 4508805 | Уплотнительное кольцо | 2 |
| 63 | 4024049 | Разъёмный фланец | 4 |
| 64 | M341030 | Болт с внутренним шестигранником | 8 |
| 67 | 4213819 | Нейлоновый шланг | 1 |
| 68 | 4210361 | Адаптер | 1 |
| 68A | 4506418 | Уплотнительное кольцо | 1 |
| 69 | 4154672 | Угловой штуцер | 1 |
| 69A | 4506418 | Уплотнительное кольцо | 1 |
| 71 | 4213820 | Нейлоновый шланг | 1 |
| 72 | 4200466 | Адаптер | 1 |
| 72A | 4509180 | Уплотнительное кольцо | 1 |
| 74 | 4234369 | Нейлоновый шланг | 1 |
| 78 | 4234371 | Тройник | 1 |
| 78A | 4509180 | Уплотнительное кольцо | 1 |
| 79 | 4154672 | Угловой штуцер | 1 |
| 79A | 4506418 | Уплотнительное кольцо | 1 |
| 97 | 4223550 | Нейлоновый шланг | 1 |
| 98 | 4154670 | Угловой штуцер | 1 |
| 98A | 957366 | Уплотнительное кольцо | 1 |
| 99 | 4239713 | Тройник | 1 |
| 99A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
