Механизм поворота — HITACHI EX160WD

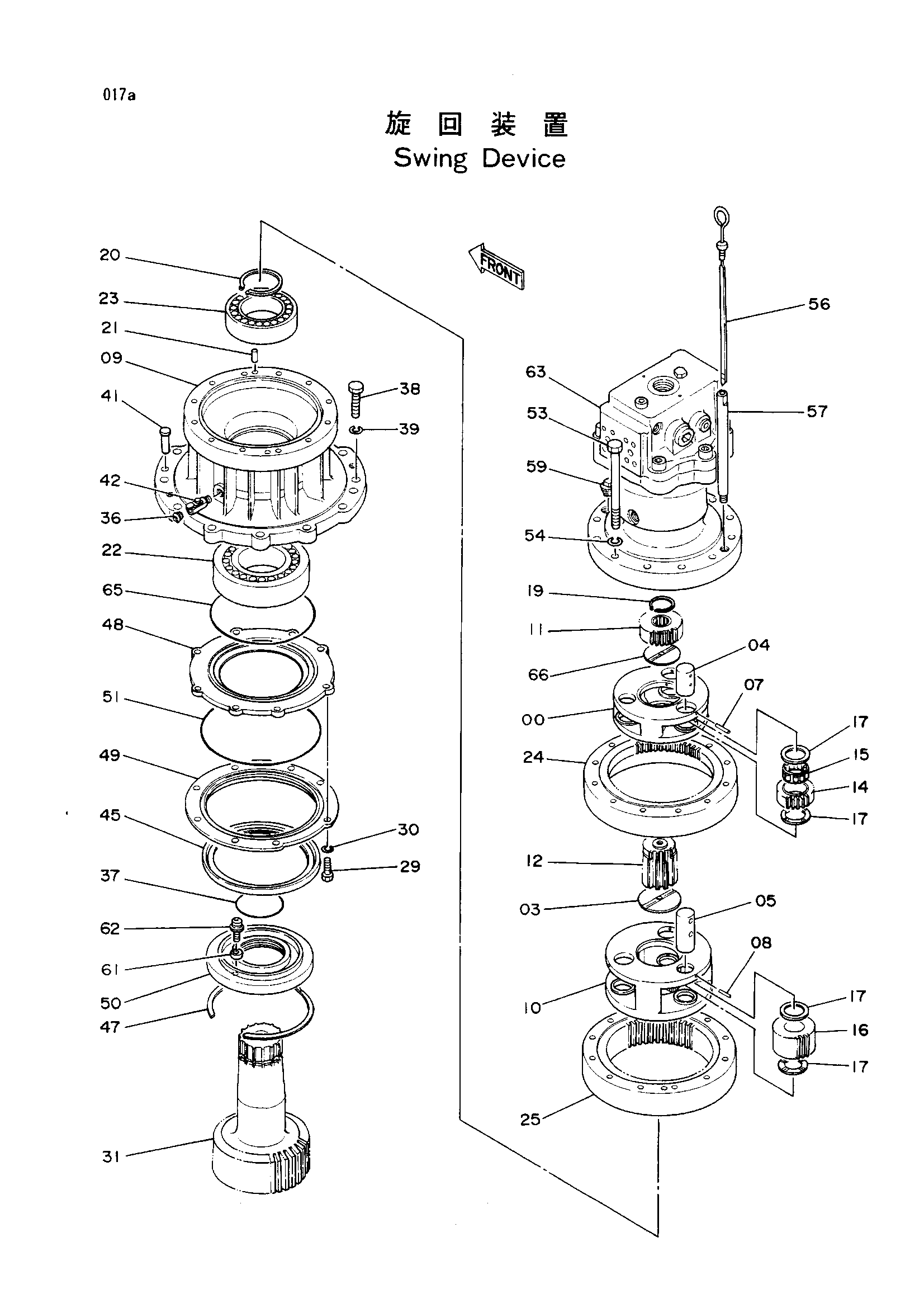

Заводская схема «Механизм поворота» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	2022471	Водило	1
03	4176073	Упорная пластина	1
04	4186366	Палец	3
05	4177853	Палец	3
07	4144020	Пружинный штифт	3
08	4513294	Пружинный штифт	3
09	1010949	Корпус	1
10	2025126	Водило	1
11	3034904	Солнечная шестерня	1
12	3034905	Солнечная шестерня	1
14	3034548	Планетарная шестерня	3
15	4187317	Игольчатый подшипник	3
16	9723274	Планетарная шестерня	3
17	4176072	Упорная пластина	12
19	962002	Стопорное кольцо	1
20	991352	Стопорное кольцо	1
21	J401640	Установочный штифт	2
22	4176247	Подшипник. спх.рол.	1
23	944690	Роликовый подшипник	1
24	2022464	Шестерня интернал	1
25	2021454	Шестерня интернал	1
29	J901240	Болт	8
30	A590912	Пружинная шайба	8
31	2024103	Вал проп.	1
36	94-2024	Пробка	1
37	A811110	Уплотнительное кольцо	1
38	J932065	Болт	12
39	A590920	Пружинная шайба	12
41	4080398	Установочный штифт	2
42	4194712	Кран	1
45	4187681 замена: 4250326	Масляное уплотнение	1
45	4250326	Масляное уплотнение	1
47	4197170	Кольцо	1
48	2025148	Крышка	1
49	2024625	Крышка	1
50	3039868	Втулка	1
51	4204138	Уплотнительное кольцо	1
53	J901614	Болт	12
54	A590916	Пружинная шайба	12
56	3043290	Указатель уровня	1
57	4198387	Трубка	1
59	94-2025	Пробка	1
61	4204644	Магнит	2
62	4204645	Винт	2
63	4200626 замена: 4187308	Гидромотор	1
63	4200626 замена: 4202113	Гидромотор	1
63	4200626 замена: 4224990	Гидромотор	1
63	4200626 замена: 4225426	Гидромотор	1
63	4224990	Гидромотор	1
65	4210325	Уплотнительное кольцо	1
66	4195372	Упорная пластина	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
