2-O/R и отвал трубопроводы — HITACHI EX160WD

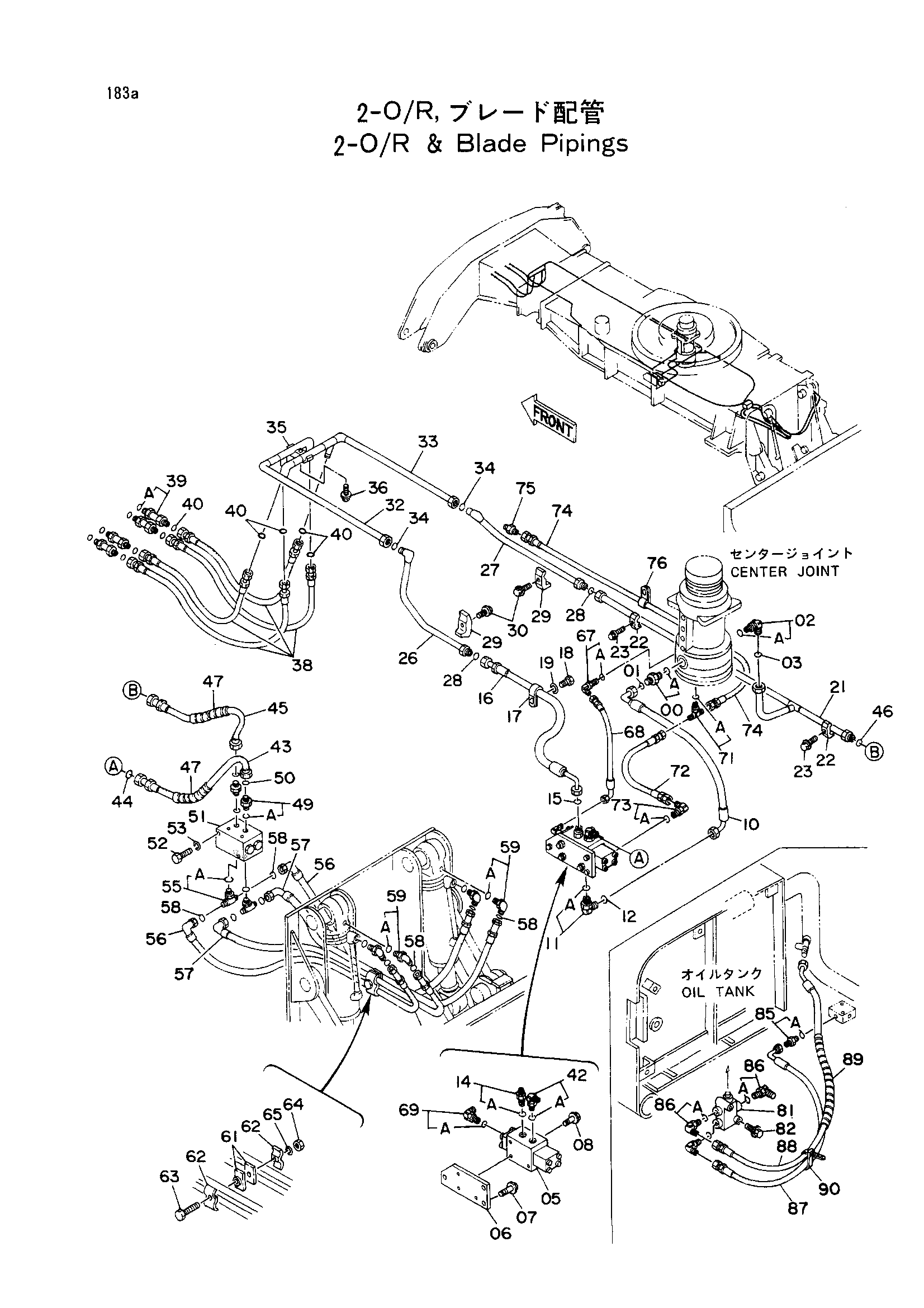

Заводская схема «2-O/R и отвал трубопроводы» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4189619 | Адаптер | 1 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 01 | 4187308 | Уплотнительное кольцо | 1 |
| 02 | 4205391 | Угловой штуцер | 1 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | 4187328 | Уплотнительное кольцо | 1 |
| 05 | 4223033 | Гидрораспределитель | 1 |
| 06 | 4222951 | Кронштейн | 1 |
| 07 | J011230 | Болт с шайбой | 3 |
| 08 | J011285 | Болт с шайбой | 3 |
| 10 | 4241394 | Шланг | 1 |
| 11 | 4157562 | Угловой штуцер | 1 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 4187308 | Уплотнительное кольцо | 1 |
| 14 | 4189619 | Адаптер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4187308 | Уплотнительное кольцо | 1 |
| 16 | 4234339 | Шланг | 1 |
| 17 | 4190264 | Зажим | 1 |
| 18 | J901220 | Болт | 1 |
| 19 | A590912 | Пружинная шайба | 1 |
| 21 | 8044973 | Трубка | 1 |
| 22 | 4190126 | Хомут трубки | 2 |
| 23 | J011255 | Болт с шайбой | 2 |
| 26 | 8043812 | Трубка | 1 |
| 27 | 8043813 | Трубка | 1 |
| 28 | 4187328 | Уплотнительное кольцо | 2 |
| 29 | 4190126 | Хомут трубки | 2 |
| 30 | J011255 | Болт с шайбой | 2 |
| 32 | 8045703 | Трубка | 1 |
| 33 | 8045702 | Трубка | 1 |
| 34 | 4187328 | Уплотнительное кольцо | 2 |
| 35 | 4189859 | Хомут трубки | 1 |
| 36 | J011255 | Болт с шайбой | 1 |
| 38 | 4207380 | Шланг | 4 |
| 39 | 4197531 | Адаптер | 4 |
| 39A | 4506418 | Уплотнительное кольцо | 1 |
| 40 | 4138938 | Уплотнительное кольцо | 8 |
| 42 | 4157562 | Угловой штуцер | 1 |
| 42A | 4506424 | Уплотнительное кольцо | 1 |
| 43 | 4229859 | Шланг | 1 |
| 44 | 4187308 | Уплотнительное кольцо | 1 |
| 45 | 4229855 | Шланг | 1 |
| 46 | 4187328 | Уплотнительное кольцо | 1 |
| 47 | 4044420 | Защитный кожух | 2 |
| 49 | 4189619 | Адаптер | 2 |
| 49A | 4506424 | Уплотнительное кольцо | 1 |
| 50 | 4187308 | Уплотнительное кольцо | 2 |
| 51 | 4214185 | Удерживающий клапан | 1 |
| 52 | J901008 | Болт | 2 |
| 53 | A590910 | Пружинная шайба | 2 |
| 55 | 4215639 | Тройник | 2 |
| 55A | 4506424 | Уплотнительное кольцо | 1 |
| 56 | 4229835 | Шланг | 2 |
| 57 | 4229834 | Шланг | 2 |
| 58 | 4138938 | Уплотнительное кольцо | 8 |
| 59 | 4200580 | Угловой штуцер | 4 |
| 59A | 4506418 | Уплотнительное кольцо | 1 |
| 61 | 9727634 | Хомут | 2 |
| 62 | 4202103 | Хомут | 2 |
| 63 | J901285 | Болт | 1 |
| 64 | J950012 | Гайка | 1 |
| 65 | A590912 | Пружинная шайба | 1 |
| 67 | 4193826 | Угловой штуцер | 1 |
| 67A | 957366 | Уплотнительное кольцо | 1 |
| 68 | 4227060 | Нейлоновый шланг | 1 |
| 69 | 4154670 | Угловой штуцер | 1 |
| 69A | 957366 | Уплотнительное кольцо | 1 |
| 71 | 4208472 замена: 4208911 | Тройник | 1 |
| 71 | 4208911 | Тройник | 1 |
| 71A | 4509180 | Уплотнительное кольцо | 1 |
| 72 | 4222053 | Нейлоновый шланг | 1 |
| 73 | 4156434 | Угловой штуцер | 1 |
| 73A | 957366 | Уплотнительное кольцо | 1 |
| 74 | 4229884 | Нейлоновый шланг | 1 |
| 75 | 4223393 | Адаптер | 1 |
| 76 | 4190253 | Зажим | 1 |
| 81 | 4200389 | Электромагнитный клапан | 1 |
| 82 | J010865 | Болт с шайбой | 2 |
| 85 | 4200465 | Адаптер | 1 |
| 85A | 957366 | Уплотнительное кольцо | 1 |
| 86 | 4154670 | Угловой штуцер | 3 |
| 86A | 957366 | Уплотнительное кольцо | 1 |
| 87 | 4222022 | Нейлоновый шланг | 1 |
| 88 | 4219311 | Нейлоновый шланг | 1 |
| 89 | 4133527 | Защитный кожух | 2 |
| 90 | 4055312 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
