Пилотный трубопроводы (1-2) — HITACHI EX160WD

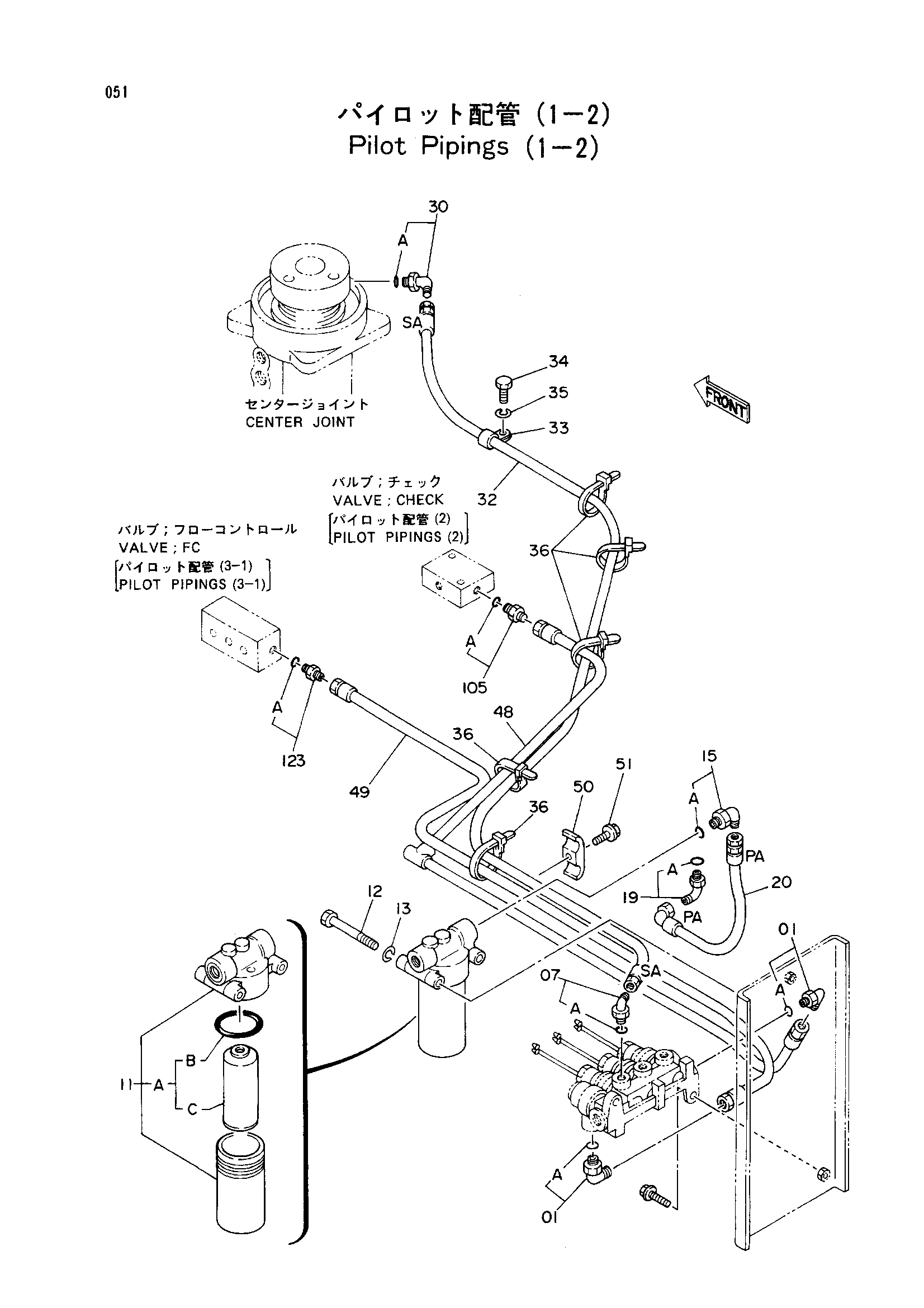

Заводская схема «Пилотный трубопроводы (1-2)» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200471 | Угловой штуцер | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4154670 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4191300 | Масляный фильтр | 1 |
| 11A | 4207841 | Элемент масляный | 1 |
| 11B | 4191301 | Элемент масляный | 1 |
| 11C | A811065 | Уплотнительное кольцо | 1 |
| 12 | J901000 | Болт | 2 |
| 13 | A590910 | Пружинная шайба | 2 |
| 15 | 4200471 | Угловой штуцер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4154671 | Угловой штуцер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4213871 | Шланг (PA) | 1 |
| 30 | 4154670 | Угловой штуцер | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4213873 | Нейлоновый шланг (SA) | 1 |
| 33 | 4190261 | Зажим | 1 |
| 34 | J901018 | Болт | 1 |
| 35 | A590910 | Пружинная шайба | 1 |
| 36 | 4055312 | Ленточный зажим | 6 |
| 48 | 8042420 | Трубка | 1 |
| 49 | 8042421 | Трубка | 1 |
| 50 | 4189858 | Хомут трубки | 1 |
| 51 | J011245 | Болт с шайбой | 1 |
| 105 | 4200469 | Адаптер | 1 |
| 105A | 4506418 | Уплотнительное кольцо | 1 |
| 123 | 4200469 | Адаптер | 1 |
| 123A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
