Основной трубопроводы (2) — HITACHI EX160WD

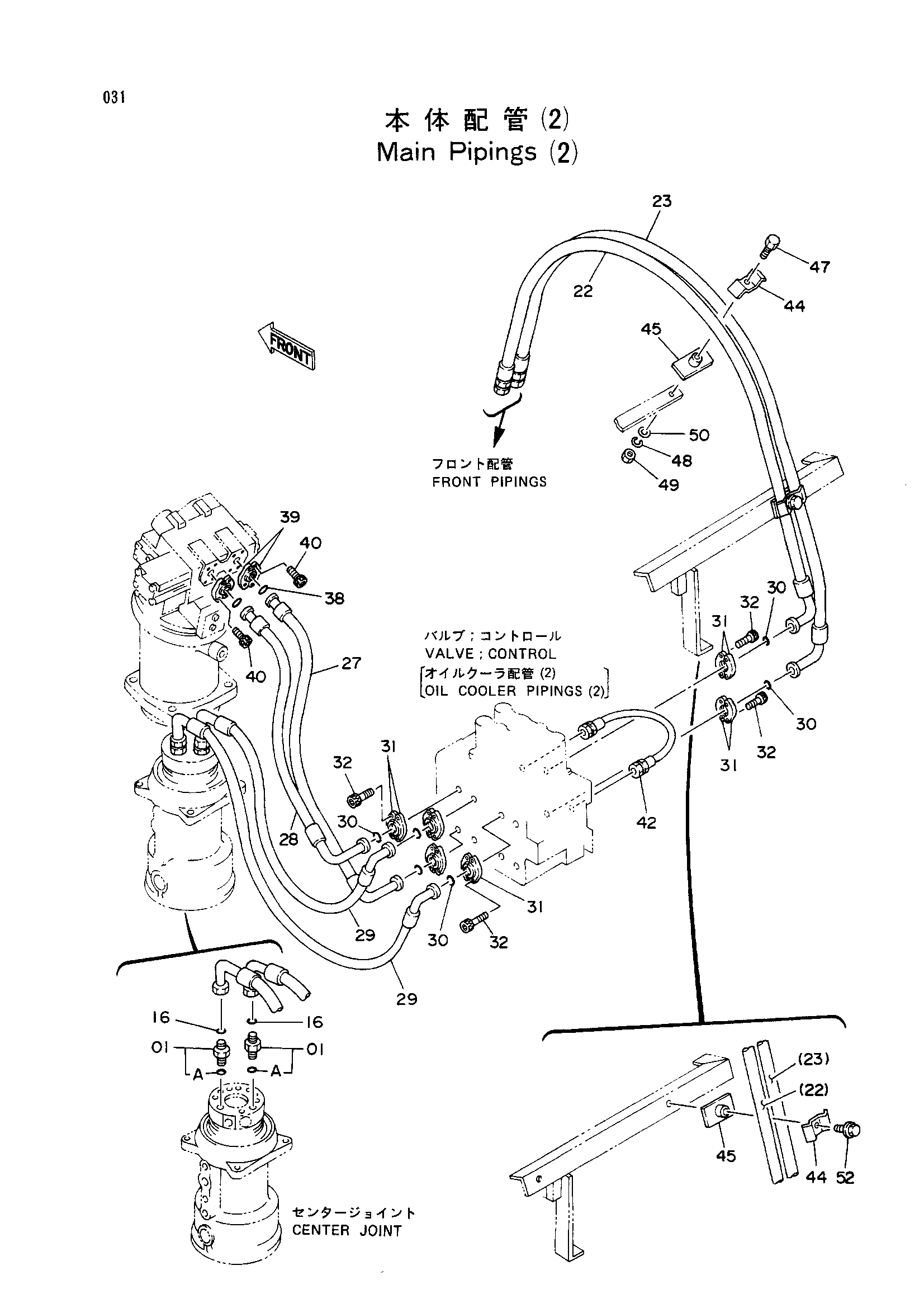

Заводская схема «Основной трубопроводы (2)» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4189619 | Адаптер | 2 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4187308 | Уплотнительное кольцо | 2 |
| 22 | 4213808 | Шланг | 1 |
| 23 | 4213809 | Шланг | 1 |
| 27 | 4213813 | Шланг | 1 |
| 28 | 4213814 | Шланг | 1 |
| 29 | 4223513 | Шланг | 2 |
| 30 | 971489 | Уплотнительное кольцо | 6 |
| 31 | 986910 | Разъёмный фланец | 12 |
| 32 | M341030 | Болт с внутренним шестигранником | 24 |
| 38 | 966993 | Уплотнительное кольцо | 2 |
| 39 | 4085560 | Разъёмный фланец | 4 |
| 40 | M341240 | Болт с внутренним шестигранником | 8 |
| 42 | 4204190 | Шланг | 1 |
| 44 | 4202103 | Хомут | 2 |
| 45 | 9727633 | Хомут | 2 |
| 47 | J901255 замена: J901260 | Болт | 1 |
| 47 | J901260 | Болт | 1 |
| 48 | A590912 | Пружинная шайба | 1 |
| 49 | J950012 | Гайка | 1 |
| 50 | A590112 | Плоская шайба | 1 |
| 52 | J011255 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
