Рулевое управление трубопроводы (ходовая часть) — HITACHI EX160WD

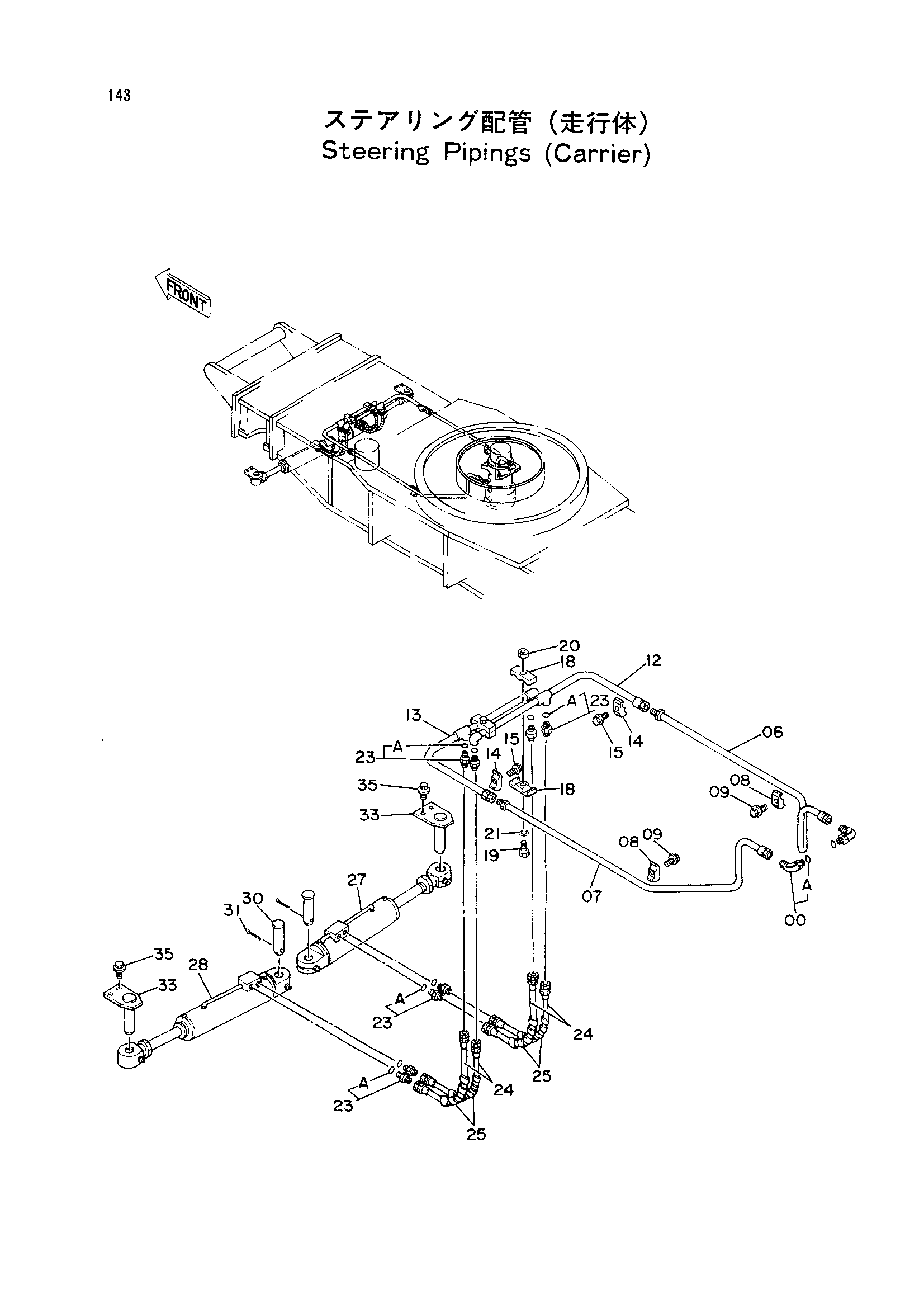

Заводская схема «Рулевое управление трубопроводы (ходовая часть)» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4200471 | Угловой штуцер | 2 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 8043312 | Трубка (правый) | 1 |
| 07 | 8043313 | Трубка (левый) | 1 |
| 08 | 4190124 | Хомут трубки | 2 |
| 09 | J011245 | Болт с шайбой | 2 |
| 12 | 8043314 | Трубка (правый) | 1 |
| 13 | 8043315 | Трубка (левый) | 1 |
| 14 | 4190124 | Хомут трубки | 2 |
| 15 | J011245 | Болт с шайбой | 2 |
| 18 | 4053593 | Хомут трубки | 4 |
| 19 | J901050 | Болт | 2 |
| 20 | J950010 | Гайка | 2 |
| 21 | A590910 | Пружинная шайба | 2 |
| 23 | 4200466 | Адаптер | 8 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4216443 | Шланг | 4 |
| 25 | 4149557 | Защитный кожух | 4 |
| 27 | 4214178 | Гидроцилиндр. (правый) | 1 |
| 28 | 4214179 | Гидроцилиндр. (левый) | 1 |
| 30 | 4180011 | Палец | 2 |
| 31 | A768063 | Шплинт | 2 |
| 33 | 8040944 | Палец | 2 |
| 35 | J011230 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
