Передний трубопроводы для NPK гидромолот — HITACHI EX160WD

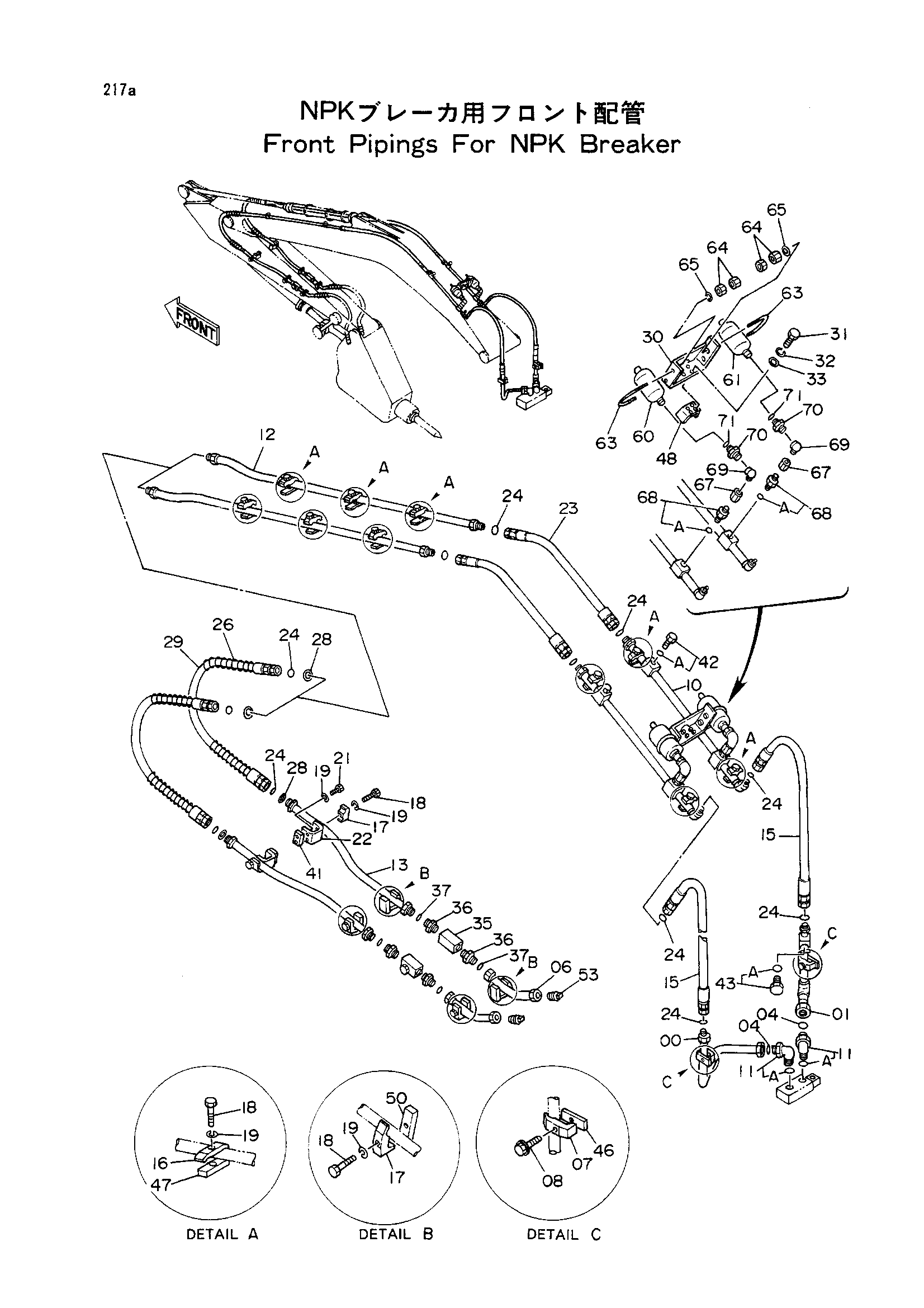

Заводская схема «Передний трубопроводы для NPK гидромолот» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9730352	Трубка	1
01	9730353	Трубка	1
04	4187329	Уплотнительное кольцо	2
06	9729527	Трубка	2
07	4190127	Хомут трубки	2
08	J011265	Болт с шайбой	2
10	9728548	Трубка	2
11	4221259	Угловой штуцер	2
11A	4506424	Уплотнительное кольцо	1
12	9729951	Трубка	2
13	9728452	Трубка	2
15	4193889	Шланг	2
16	4153488	Хомут трубки	10
17	4190127	Хомут трубки	6
18	J901265	Болт	16
19	A590912	Пружинная шайба	20
21	J901230	Болт	4
22	4217137	Кронштейн	2
23	4216411	Шланг	2
24	4187328	Уплотнительное кольцо	12
26	4053619	Защитный кожух	2
28	4208245	Шайба	4
29	4239703	Шланг	2
30	8041521	Кронштейн	1
31	J901230	Болт	4
32	A590912	Пружинная шайба	4
33	A590112	Плоская шайба	4
35	4205903	Запорный клапан	2
36	4208097	Адаптер	4
37	4187329	Уплотнительное кольцо	4
41	4218287	Седло винта	2
42	4174542	Пробка	4
42A	4506424	Уплотнительное кольцо	1
43	4113926	Пробка	1
43A	4506429	Уплотнительное кольцо	1
46	4137298	Седло винта	2
47	4137298	Седло винта	10
48	4208962	Седло винта	1
50	4189579	Седло винта	4
53	94-2026	Пробка	2
60	4206666	Гидроаккумулятор	1
61	4206668	Гидроаккумулятор	1
63	4208961	U-образный болт	2
64	J950012	Гайка	8
65	A590112	Плоская шайба	4
67	94-0678	Разъём S	2
68	4208243	Адаптер	2
68A	4506424	Уплотнительное кольцо	1
69	94-0633	Угловой штуцер	2
70	4162812	Адаптер	2
70	4208244	Адаптер	2
71	4509181	Уплотнительное кольцо	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
