Основной трубопроводы (1) — HITACHI EX160WD

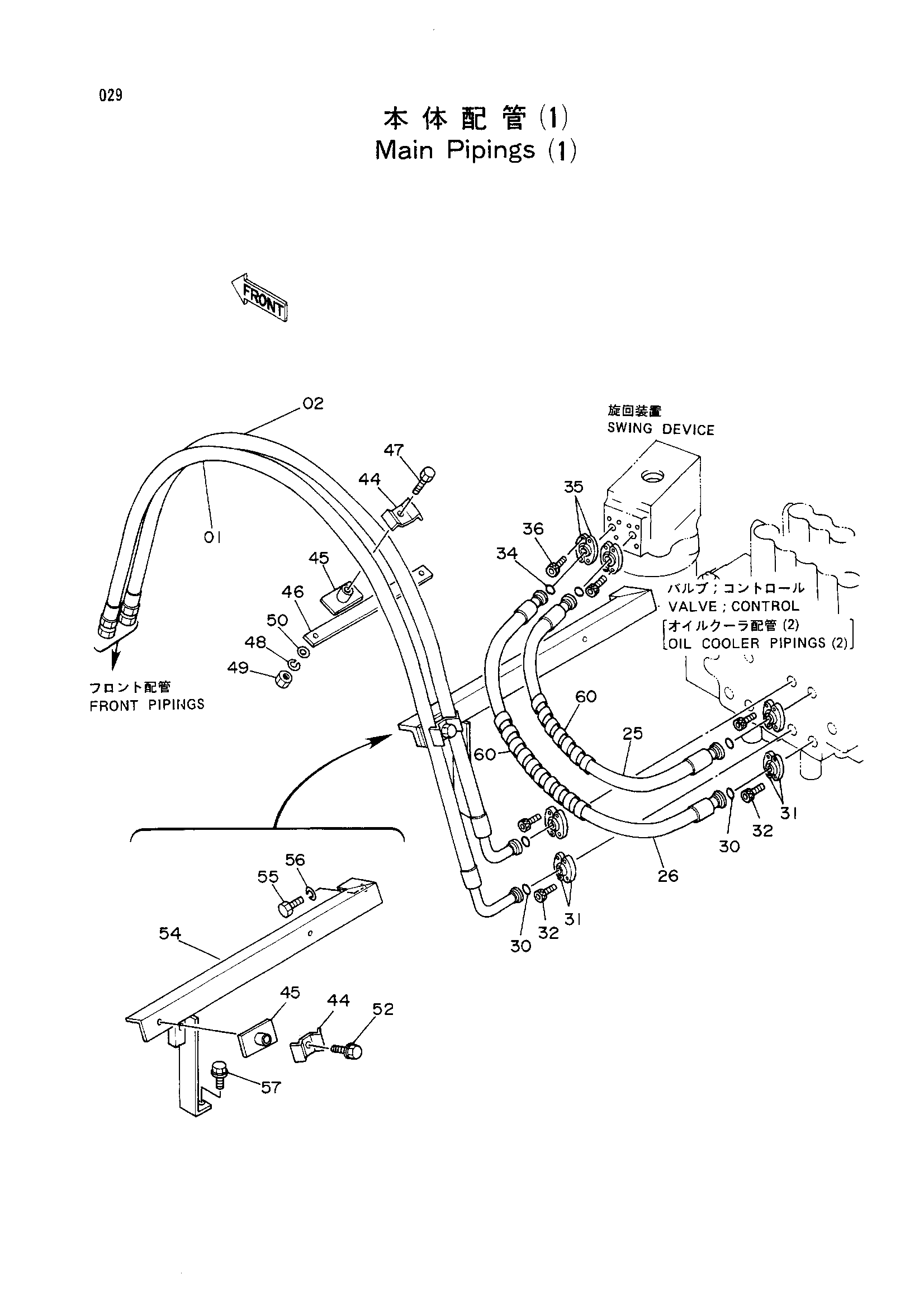

Заводская схема «Основной трубопроводы (1)» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4213806 | Шланг | 1 |
| 02 | 4213807 | Шланг | 1 |
| 25 | 4213811 | Шланг | 1 |
| 26 | 4213812 | Шланг | 1 |
| 30 | 971489 | Уплотнительное кольцо | 4 |
| 31 | 986910 | Разъёмный фланец | 8 |
| 32 | M341030 | Болт с внутренним шестигранником | 16 |
| 34 | 4510167 | Уплотнительное кольцо | 2 |
| 35 | 4510173 | Разъёмный фланец | 4 |
| 36 | M340825 | Болт с внутренним шестигранником | 8 |
| 44 | 4202103 | Хомут | 2 |
| 45 | 9727633 | Хомут | 2 |
| 46 | 4214595 | Пластина | 1 |
| 47 | J901255 замена: J901260 | Болт | 1 |
| 47 | J901260 | Болт | 1 |
| 48 | A590912 | Пружинная шайба | 1 |
| 49 | J950012 | Гайка | 1 |
| 50 | A590112 | Плоская шайба | 1 |
| 52 | J011255 | Болт с шайбой | 1 |
| 54 | 8042422 | Опора | 1 |
| 55 | J901020 | Болт | 1 |
| 56 | A590910 | Пружинная шайба | 1 |
| 57 | J011020 | Болт с шайбой | 1 |
| 60 | 4044420 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
