Тормозной клапан — HITACHI EX160WD

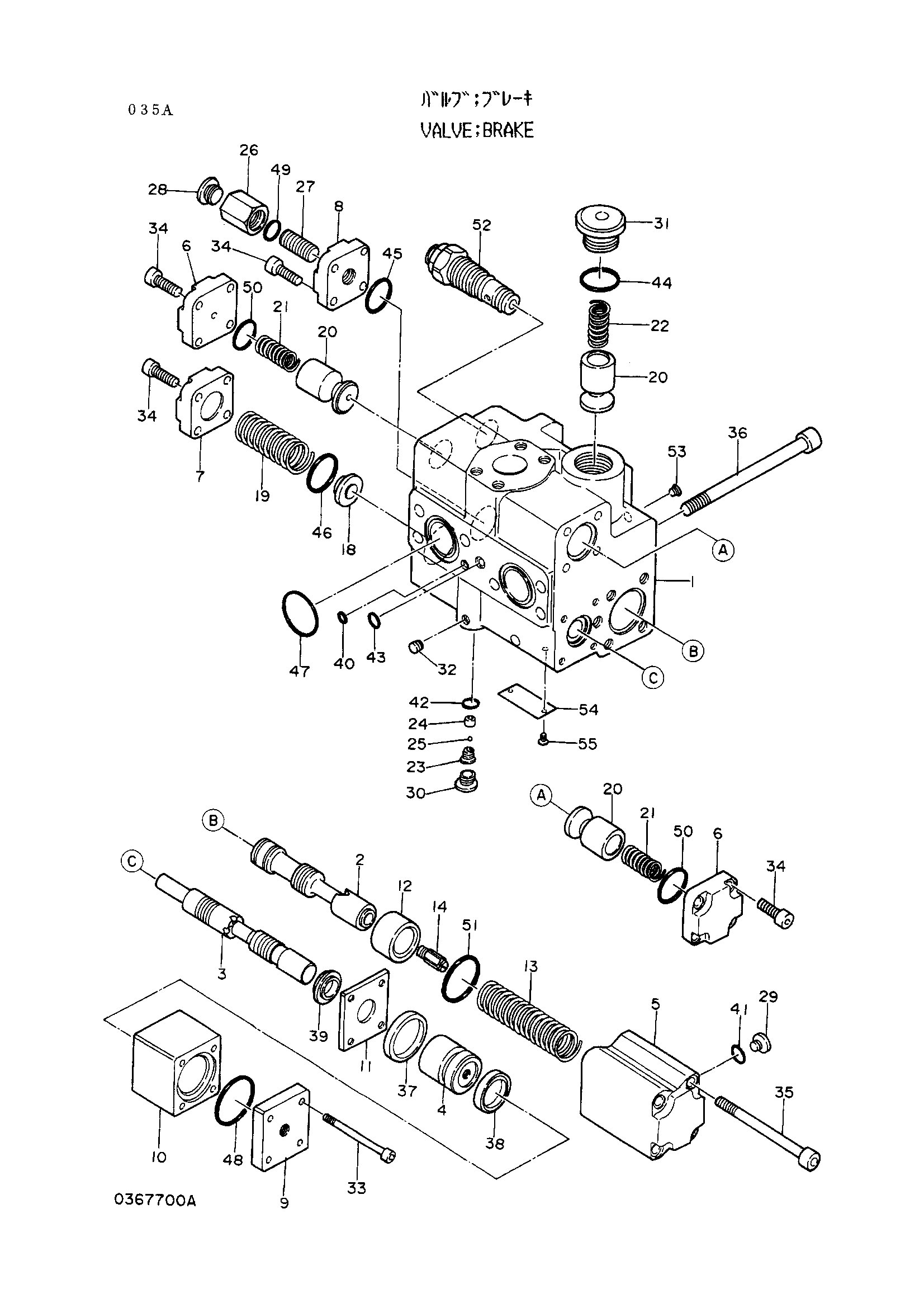

Заводская схема «Тормозной клапан» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4239571	Тормозной клапан	1
5	0264201	Крышка	1
6	0264202	Крышка	2
7	0264203	Крышка	1
8	0264204	Крышка	1
9	0264205	Крышка	1
11	0264206	Пластина	1
13	0264207	Пружина	1
18	0264208	Фиксатор	1
19	0264209	Пружина	1
21	0264210	Пружина	2
22	0264211	Пружина	1
23	0215209	Пробка	1
24	0215210	Направляющая	1
25	0215223	Стальной шарик	1
26	0264212	Гайка	1
27	0264213	Винт	1
28	0230126	Пробка	1
29	0215220	Пробка	1
30	0215221	Пробка	1
31	0264214	Пробка	1
32	0253908	Пробка	6
33	0264215	Болт с внутренним шестигранником	4
34	0264216	Болт с внутренним шестигранником	16
35	0264217	Болт с внутренним шестигранником	4
36	0264218	Болт с внутренним шестигранником	6
37	0264219	Манжета	1
38	0264220	Манжета	1
39	0264221	Манжета	1
40	4506407	Уплотнительное кольцо	1
41	4506408	Уплотнительное кольцо	1
42	957366	Уплотнительное кольцо	1
43	984618	Уплотнительное кольцо	1
44	4506429	Уплотнительное кольцо	1
45	A811030	Уплотнительное кольцо	1
46	A810035	Уплотнительное кольцо	1
47	A811040	Уплотнительное кольцо	2
48	A810045	Уплотнительное кольцо	1
49	0264222	Уплотнительное кольцо	1
50	0231223	Уплотнительное кольцо	2
51	0264223	Уплотнительное кольцо	1
52	4242292	Предохранительный клапан	1
53	0264224	Пробка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
