HUB редуктион (передний) — HITACHI EX160WD

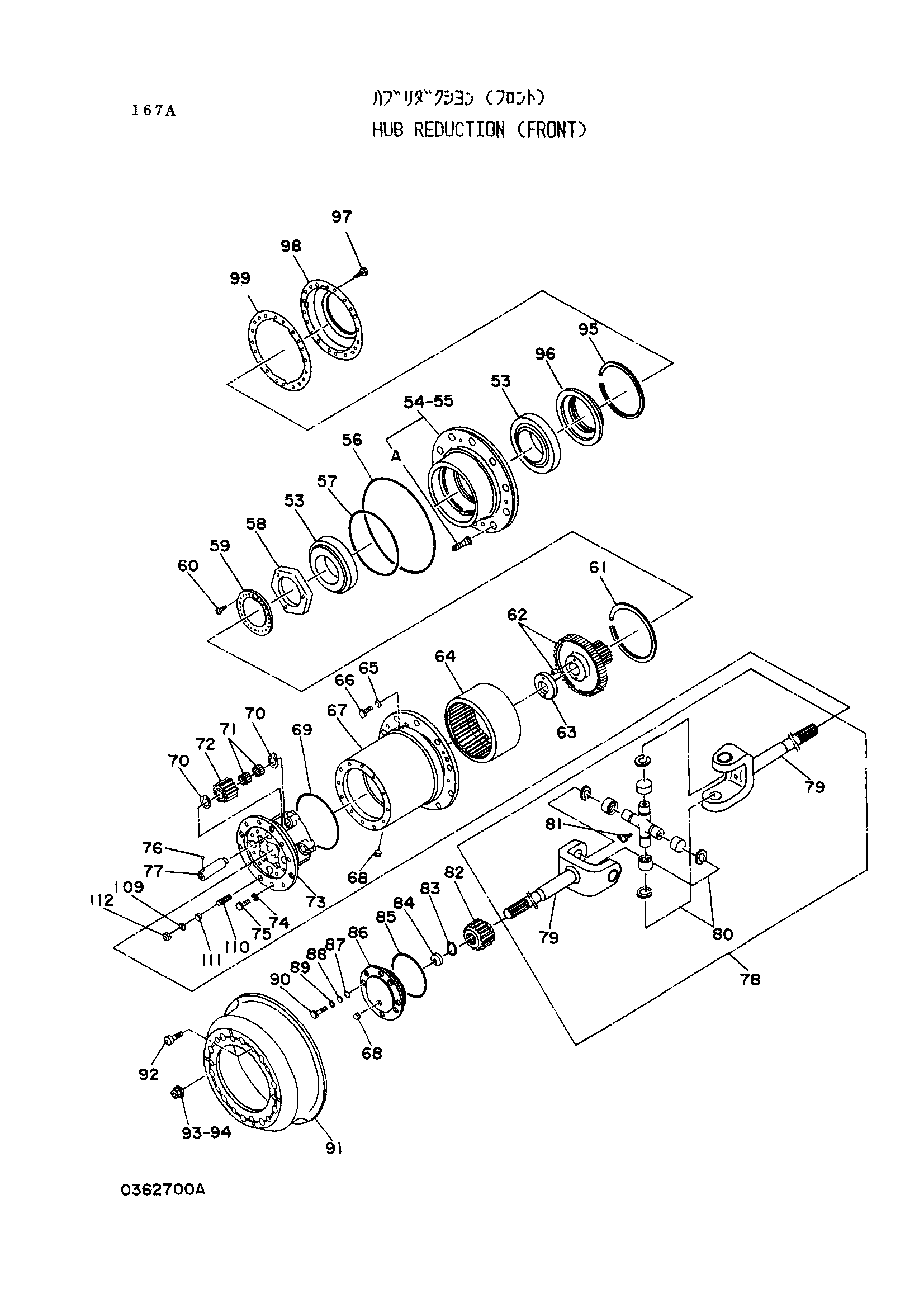

Заводская схема «HUB редуктион (передний)» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4240274 | HUB редуктион (передний) | 1 | |
| 53 | 0266701 | Подшипник | 4 |
| 54 | 0266750 | HUB RH | 1 |
| 54A | 0266758 | Колесо палец RH | 10 |
| 55 | 0266751 | HUB LH | 1 |
| 55A | 0266759 | Колесо палец LH | 10 |
| 56 | 0266704 | Уплотнительное кольцо | 2 |
| 57 | 0266705 | Уплотнительное кольцо | 2 |
| 58 | 0266706 | Гайка подшипник. | 2 |
| 59 | 0266707 | Стопорная шайба | 2 |
| 60 | 0362701 | Болт с шайбой | 6 |
| 61 | 0266709 | Стопорное кольцо | 2 |
| 62 | 0362702 | Шестерня интернал | 2 |
| 63 | 0266711 | Проставка | 2 |
| 64 | 0266712 | Шестерня интернал | 2 |
| 65 | 0362507 | Пружинная шайба | 8 |
| 66 | 0266713 | Болт | 8 |
| 67 | 0266714 | Корпус планетарй | 2 |
| 68 | 0266715 | Пробка | 4 |
| 69 | 0266716 | Уплотнительное кольцо | 2 |
| 70 | 0266717 | Кольцо упорный | 16 |
| 71 | 0266718 | Игольчатый подшипник | 16 |
| 72 | 0266719 | Планетарная шестерня | 8 |
| 73 | 0266752 | Корпус шестерня | 2 |
| 74 | 0362703 | Пружинная шайба | 16 |
| 75 | 0266722 | Болт | 16 |
| 76 | 0266723 | Шарик | 8 |
| 77 | 0266724 | Вал | 8 |
| 78 | 0362704 | Мост вал в сборе | 2 |
| 79 | 0362705 | Вилка | 2 |
| 80 | 0362706 | Джоурнал в сборе | 2 |
| 81 | 0362511 | Штуцер | 1 |
| 82 | 0266730 | Солнечная шестерня | 2 |
| 83 | 0266731 | Стопорное кольцо | 2 |
| 84 | 0266732 | Ограничитель | 2 |
| 85 | 0266733 | Уплотнительное кольцо | 2 |
| 86 | 0362707 | Крышка | 2 |
| 87 | 0266735 | Уплотнительное кольцо | 16 |
| 88 | 0268920 | Шайба | 16 |
| 89 | 0362507 | Пружинная шайба | 16 |
| 90 | 0362708 | Болт крышка | 16 |
| 91 | 0266753 | Барабан тормоз | 2 |
| 92 | 0362709 | Болт с внутренним шестигранником | 4 |
| 93 | 0266740 | Колесо гайка RH | 10 |
| 94 | 0266741 | Колесо гайка LH | 10 |
| 95 | 0266744 | Стопорное кольцо | 2 |
| 96 | 0266745 | Масляное уплотнение | 2 |
| 97 | 0362710 | Болт с шайбой | 40 |
| 98 | 0266754 | Крышка | 2 |
| 99 | 0266748 | Манжета | 2 |
| 109 | 0362703 | Пружинная шайба | 8 |
| 110 | 0266755 | Шпилька | 8 |
| 111 | 0266756 | Втулка тапер | 8 |
| 112 | 0362711 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
