Шасси <4-O/R> — HITACHI EX160WD

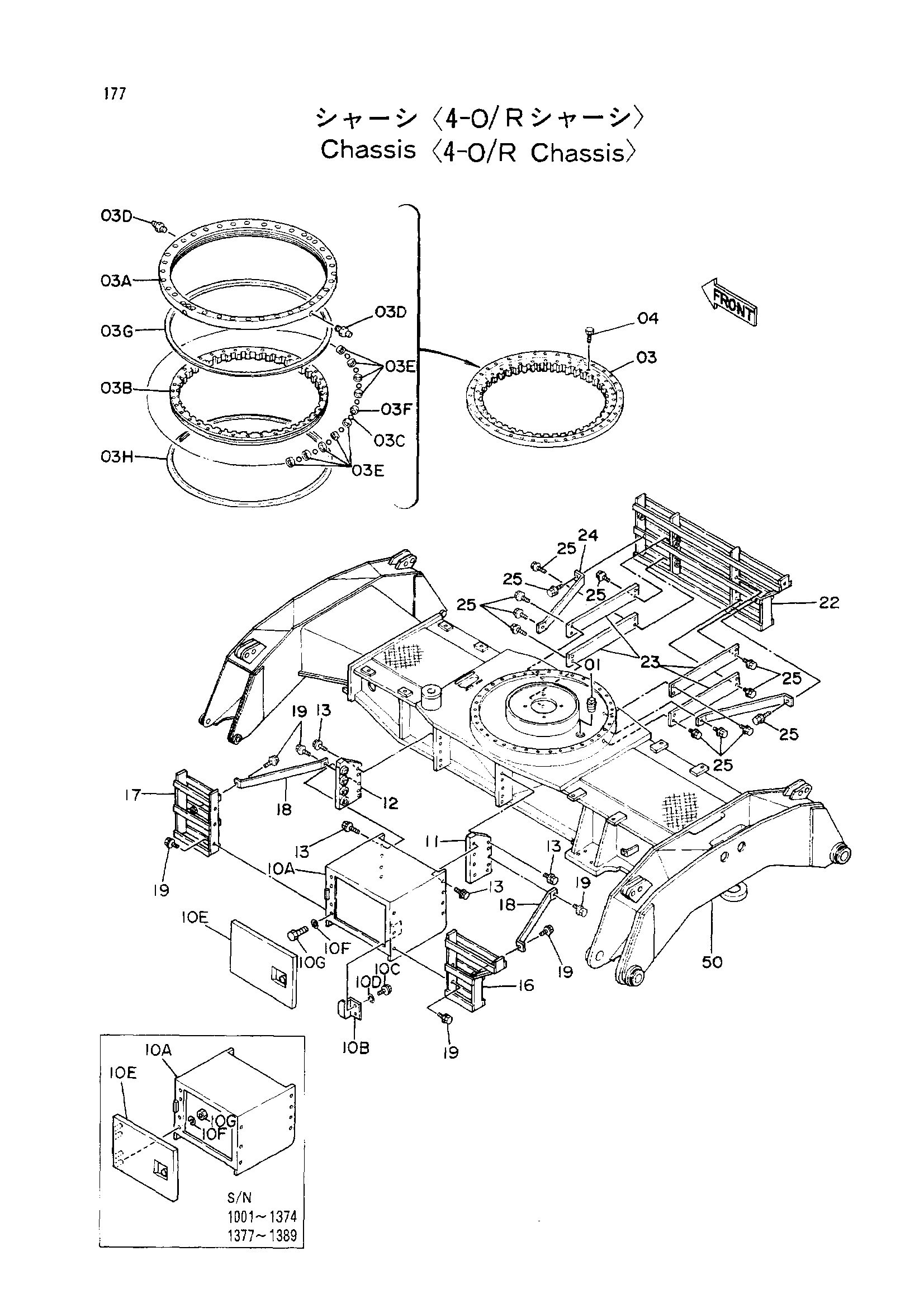

Заводская схема «Шасси <4-O/R>» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J75214 | Пробка | 1 |
| 03 | 6008284 замена: 9098996 | Подшипник. свингкиркл | 1 |
| 03 | 9098996 | Подшипник. свингкиркл | 1 |
| 03C | 4127741 | Шарик (1=109 детали) | 1 |
| 03D | J75481 | Штуцер | 2 |
| 03E | 4127708 | Опора | 99 |
| 03F | 4127707 | Опора | 10 |
| 03G | 4188127 | Уплотнение | 1 |
| 03H | 4188128 | Уплотнение | 1 |
| 04 | J931802 | Болт | 36 |
| 10A | 7019504 | Ящик для инструментов | 1 |
| 10A-G | 9079515 | Короб инструмент в сборе | 1 |
| 10B | 4209836 | Ограничитель | 1 |
| 10C | J901230 | Болт | 2 |
| 10D | A590912 | Пружинная шайба | 2 |
| 10E | 7019505 | Крышка | 1 |
| 10F | A590110 | Плоская шайба | 4 |
| 10F | A590110 | Плоская шайба | 4 |
| 10F | A590912 | Пружинная шайба | 4 |
| 10F | A590912 | Пружинная шайба | 4 |
| 10G | J901025 | Болт | 4 |
| 10G | J901025 | Болт | 4 |
| 10G | J950012 | Гайка | 4 |
| 10G | J950012 | Гайка | 4 |
| 11 | 9731316 | Кронштейн | 1 |
| 12 | 9731317 | Кронштейн | 1 |
| 13 | J011230 | Болт с шайбой | 16 |
| 16 | 8040346 | Ступень | 1 |
| 17 | 8040347 | Ступень | 1 |
| 18 | 4231477 | Стойка | 2 |
| 19 | J011230 | Болт с шайбой | 10 |
| 22 | 8040348 | Ступень | 1 |
| 23 | 4231476 | Пластина | 4 |
| 24 | 4231477 | Стойка | 2 |
| 25 | J011230 | Болт с шайбой | 20 |
| 50 | 5002483 | Рама шасси | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
