Электрооборудование (1)<DX> — HITACHI EX160WD

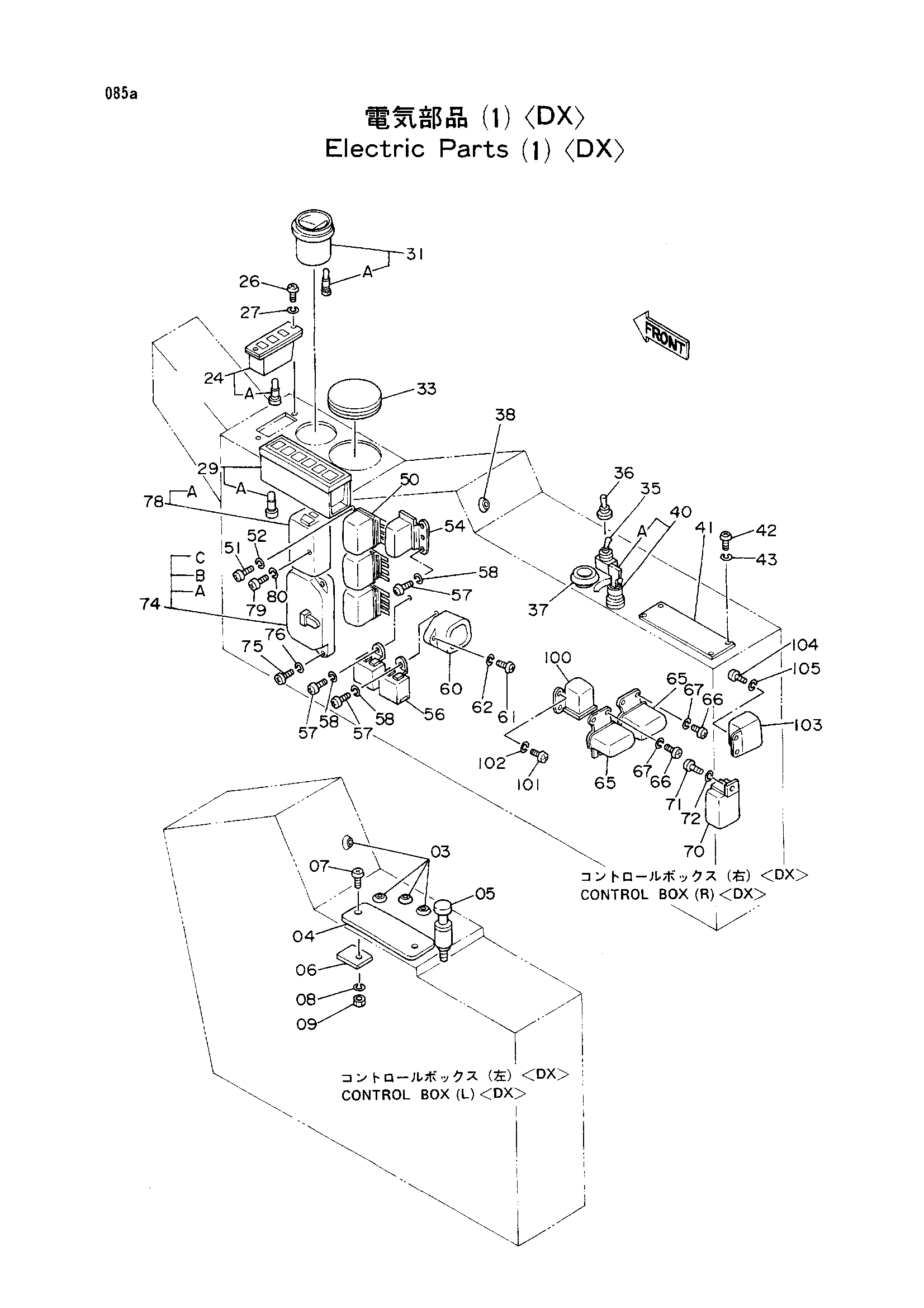

Заводская схема «Электрооборудование (1)<DX>» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4146754 | Резиновая прокладка | 4 |
| 04 | 4209105 | Крышка | 1 |
| 05 | 4184395 | Лигхтер | 1 |
| 06 | 4200521 | Пластина | 2 |
| 07 | J650620 | Винт | 2 |
| 08 | A590906 | Пружинная шайба | 2 |
| 09 | M500605 | Гайка | 2 |
| 24 | 4194571 | Панель указатель | 1 |
| 24A | 4260071 | Лампа | 3 |
| 26 | J850514 | Винт | 2 |
| 27 | J251005 | Пружинная шайба | 2 |
| 29 | 4232728 | Панель указатель | 1 |
| 29A | 4260071 | Лампа | 6 |
| 31 | 4199131 замена: 4254220 | Измеритель воздушный | 1 |
| 31 | 4254220 | Измеритель воздушный | 1 |
| 31A | 4260073 | Лампа | 1 |
| 33 | 4225896 | Резиновая втулка | 1 |
| 35 | 4132280 | Выключатель | 1 |
| 36 | 4042098 | Колпачок | 1 |
| 37 | 4176394 | Резиновая втулка | 1 |
| 38 | 4146754 | Резиновая прокладка | 1 |
| 40 | 4186743 | Замок зажигания | 1 |
| 40 | 4186745 | Замок зажигания | 1 |
| 40A | 4187757 | Шпонка запуск | 1 |
| 40A | 4187759 | Шпонка запуск | 1 |
| 41 | 4209104 | Крышка | 1 |
| 42 | J850410 | Винт | 4 |
| 43 | J251004 | Пружинная шайба | 4 |
| 50 | 4149142 | Реле | 3 |
| 51 | M430510 | Винт | 6 |
| 52 | A590905 | Пружинная шайба | 6 |
| 54 | 4505392 | Реле (звуковой сигнал) | 1 |
| 56 | 4215003 | Фласхер | 2 |
| 57 | M430610 | Винт | 4 |
| 58 | A590906 | Пружинная шайба | 4 |
| 60 | 970879 | Зуммер | 1 |
| 61 | M430413 | Винт | 2 |
| 62 | A590904 | Пружинная шайба | 2 |
| 65 | 4149142 | Реле | 2 |
| 66 | M430510 | Винт | 4 |
| 67 | A590905 | Пружинная шайба | 4 |
| 70 | 4205029 | Реле (кхарге) | 1 |
| 71 | M430610 | Винт | 1 |
| 72 | A590906 | Пружинная шайба | 1 |
| 74 | 4233131 | Короб предохранитель | 1 |
| 74A | 4127781 | Предохранитель (15A) | 4 |
| 74B | 4195610 | Предохранитель (10A) | 8 |
| 74C | 4208246 | Предохранитель (1A) | 2 |
| 75 | J850625 | Винт | 2 |
| 76 | J250006 | Плоская шайба | 2 |
| 78 | 4233132 | Короб предохранитель | 1 |
| 78A | 4127781 | Предохранитель (15A) | 6 |
| 79 | M430510 | Винт | 2 |
| 80 | A590905 | Пружинная шайба | 2 |
| 100 | 4152940 | Реле хоурметер | 1 |
| 101 | M430513 | Винт | 2 |
| 102 | A590905 | Пружинная шайба | 2 |
| 103 | 4189180 | Таймер | 1 |
| 104 | M430610 | Винт | 2 |
| 105 | A590906 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
