Стрела — HITACHI EX160WD

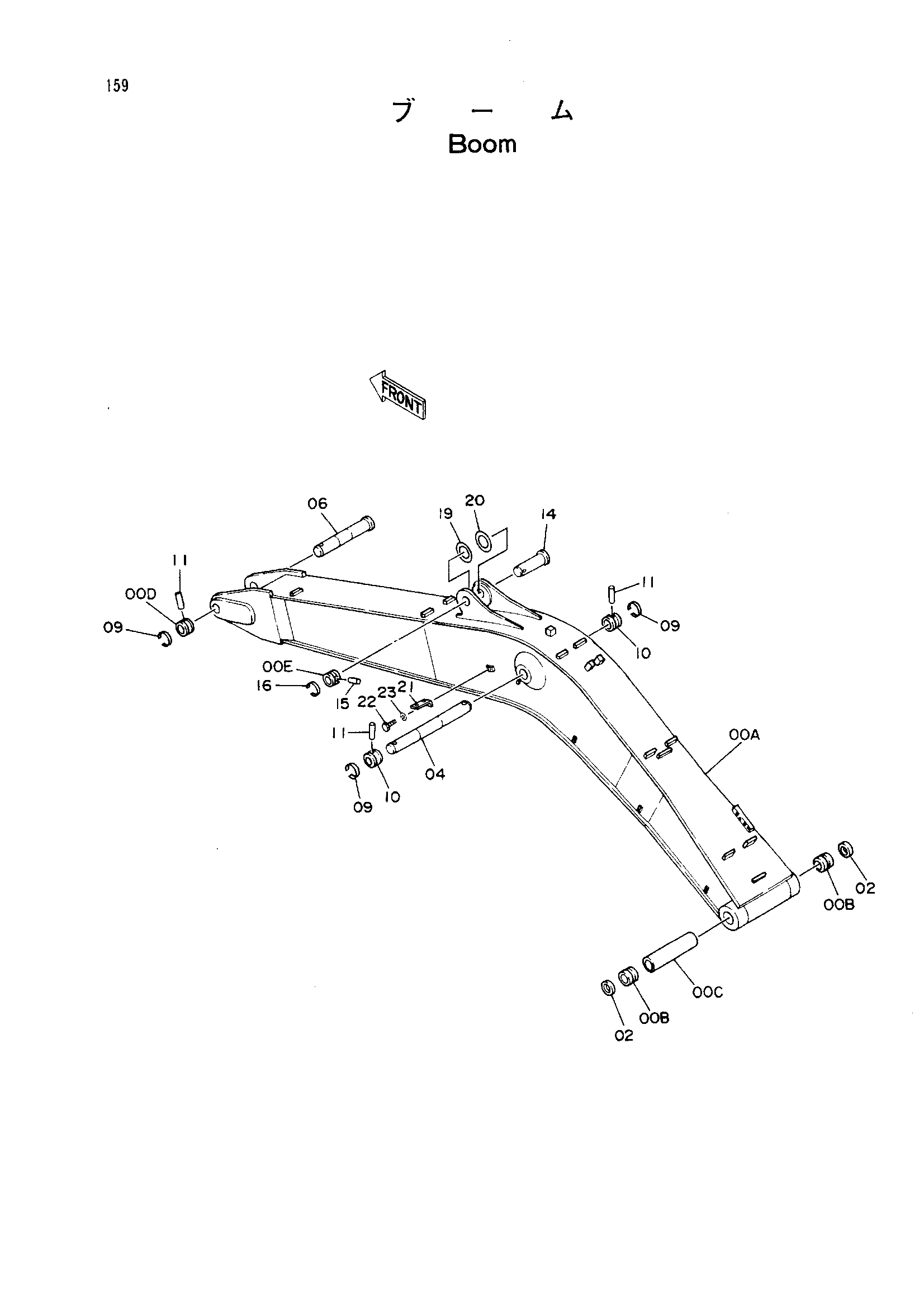

Заводская схема «Стрела» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 5001993 | Стрела | 1 |
| 00A-E | 7017822 | Стрела в сборе | 1 |
| 00B | 3037285 | Втулка | 2 |
| 00C | 4107836 | Проставка | 1 |
| 00D | 4198386 | Ограничитель | 1 |
| 00E | 4197034 | Ограничитель | 1 |
| 02 | 4067902 | Пылезащитное уплотнение | 2 |
| 04 | 3037283 замена: 3048376 | Палец | 1 |
| 04 | 3048376 | Палец | 1 |
| 06 | 3037279 | Палец | 1 |
| 09 | 4098716 | Кольцо | 3 |
| 10 | 4198386 | Ограничитель | 2 |
| 11 | 4106307 | Палец | 3 |
| 14 | 3036970 | Палец | 1 |
| 15 | 4098717 | Палец | 1 |
| 16 | 4098716 | Кольцо | 1 |
| 19 | 4097354 | Регулировочная шайба 1.2 | 1 |
| 20 | 4097355 | Регулировочная шайба 2.3 | 1 |
| 21 | 4224631 | Кронштейн | 1 |
| 22 | J901425 | Болт | 1 |
| 23 | A590914 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
