Пилотный трубопроводы (3-3) — HITACHI EX160WD

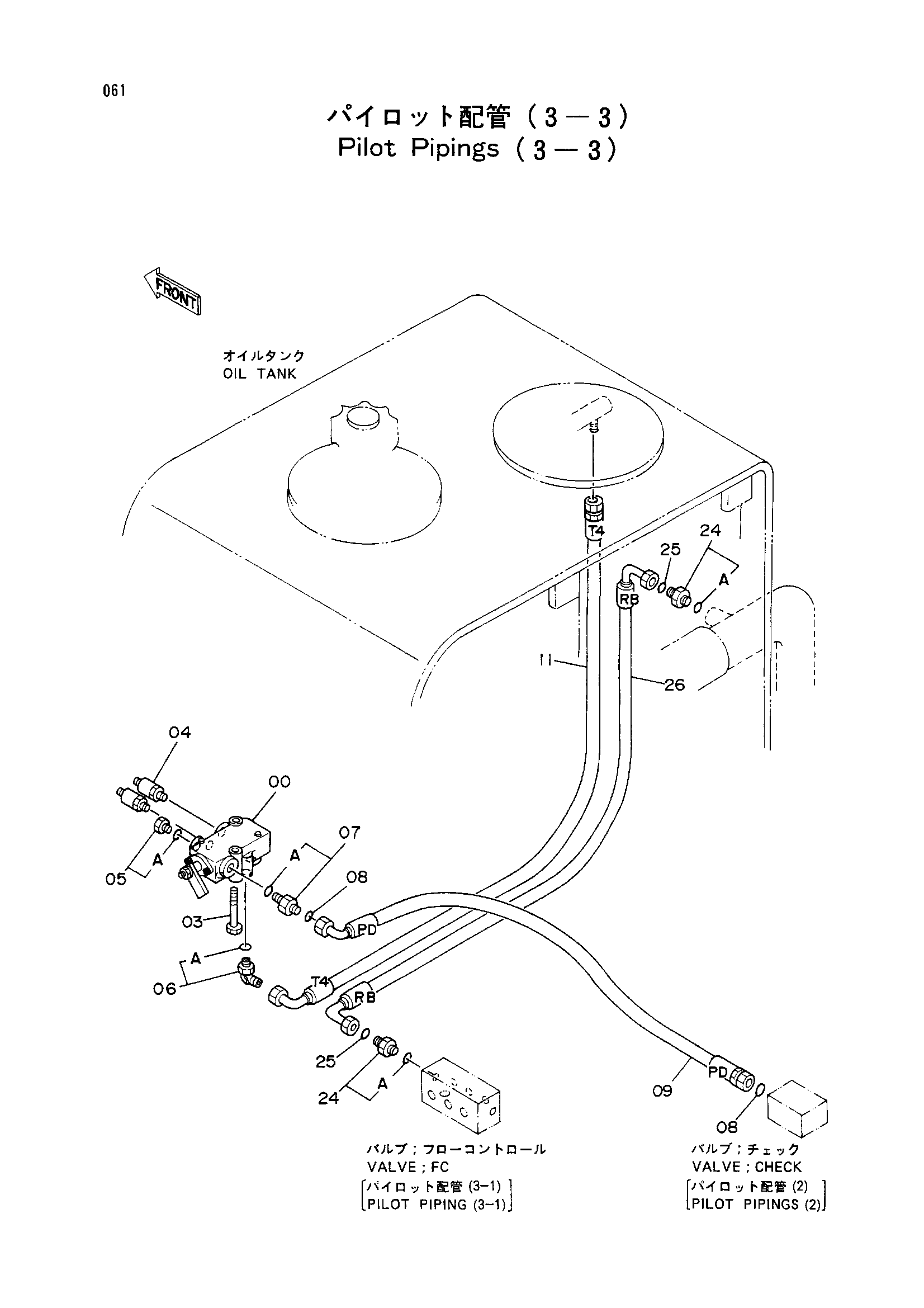

Заводская схема «Пилотный трубопроводы (3-3)» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4179025 | Клапан | 1 |
| 03 | J011075 | Болт с шайбой | 2 |
| 04 | 4188687 | Фильтр | 2 |
| 05 | 4092534 | Пробка | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4154671 | Угловой штуцер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4189602 | Адаптер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4138938 | Уплотнительное кольцо | 2 |
| 09 | 4203124 | Нейлоновый шланг (PD) | 1 |
| 11 | 4221258 | Нейлоновый шланг (T4) | 1 |
| 24 | 4189602 | Адаптер | 2 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4138938 | Уплотнительное кольцо | 2 |
| 26 | 4213882 | Нейлоновый шланг (RB) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
