Управление двигателем рычаг (1) — HITACHI EX160WD

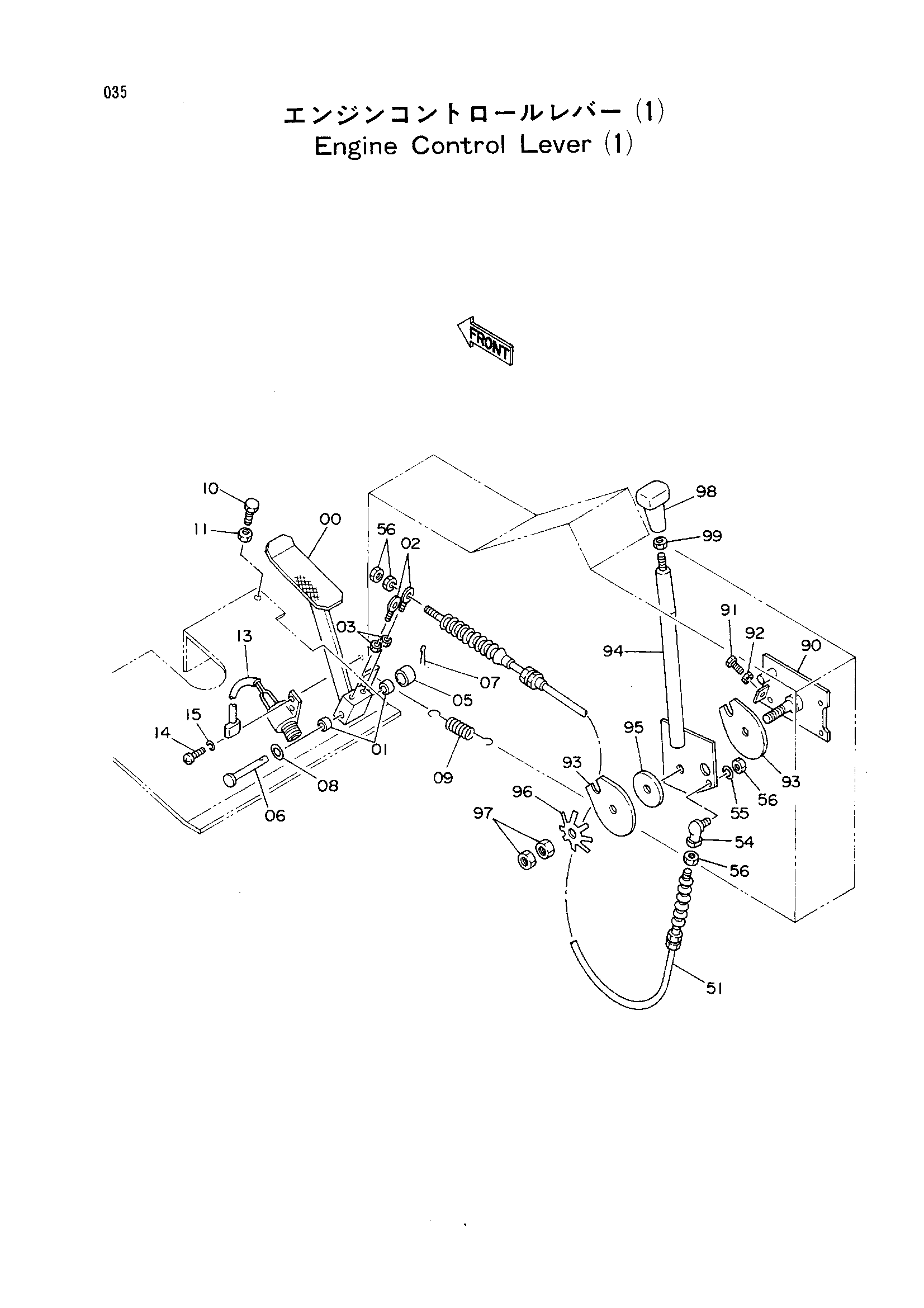

Заводская схема «Управление двигателем рычаг (1)» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8041745 | Педаль аккел. | 1 |
| 01 | 4173387 | Втулка | 2 |
| 02 | 4146357 | Концевой шток | 2 |
| 03 | M500605 | Гайка | 2 |
| 05 | 4222428 | Проставка | 1 |
| 06 | 4222429 | Палец | 1 |
| 07 | A764020 | Шплинт | 1 |
| 08 | A590114 | Плоская шайба | 1 |
| 09 | 4222430 | Пружина растяжения | 1 |
| 10 | J901040 замена: M261040 | Болт | 1 |
| 10 | M261040 | Болт | 1 |
| 11 | J950010 | Гайка | 1 |
| 13 | 4211194 | Выключатель | 1 |
| 14 | J850410 | Винт | 2 |
| 15 | A590904 | Пружинная шайба | 2 |
| 51 | 4222993 | Трос управления | 1 |
| 54 | 4056016 | Шарнир | 1 |
| 55 | A590905 | Пружинная шайба | 1 |
| 56 | M500504 | Гайка | 4 |
| 90 | 8041746 | Кронштейн | 1 |
| 91 | M261045 | Болт | 1 |
| 92 | J950010 | Гайка | 1 |
| 93 | 4203232 | Пластина | 2 |
| 94 | 8041747 | Рычаг | 1 |
| 95 | 4203233 | Дисковый | 1 |
| 96 | 4502974 | Пружина флусх | 2 |
| 97 | J950016 | Гайка | 2 |
| 98 | 3036292 | Рукоятка | 1 |
| 99 | 4201107 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
