Воздушный трубопроводы (2) — HITACHI EX160WD

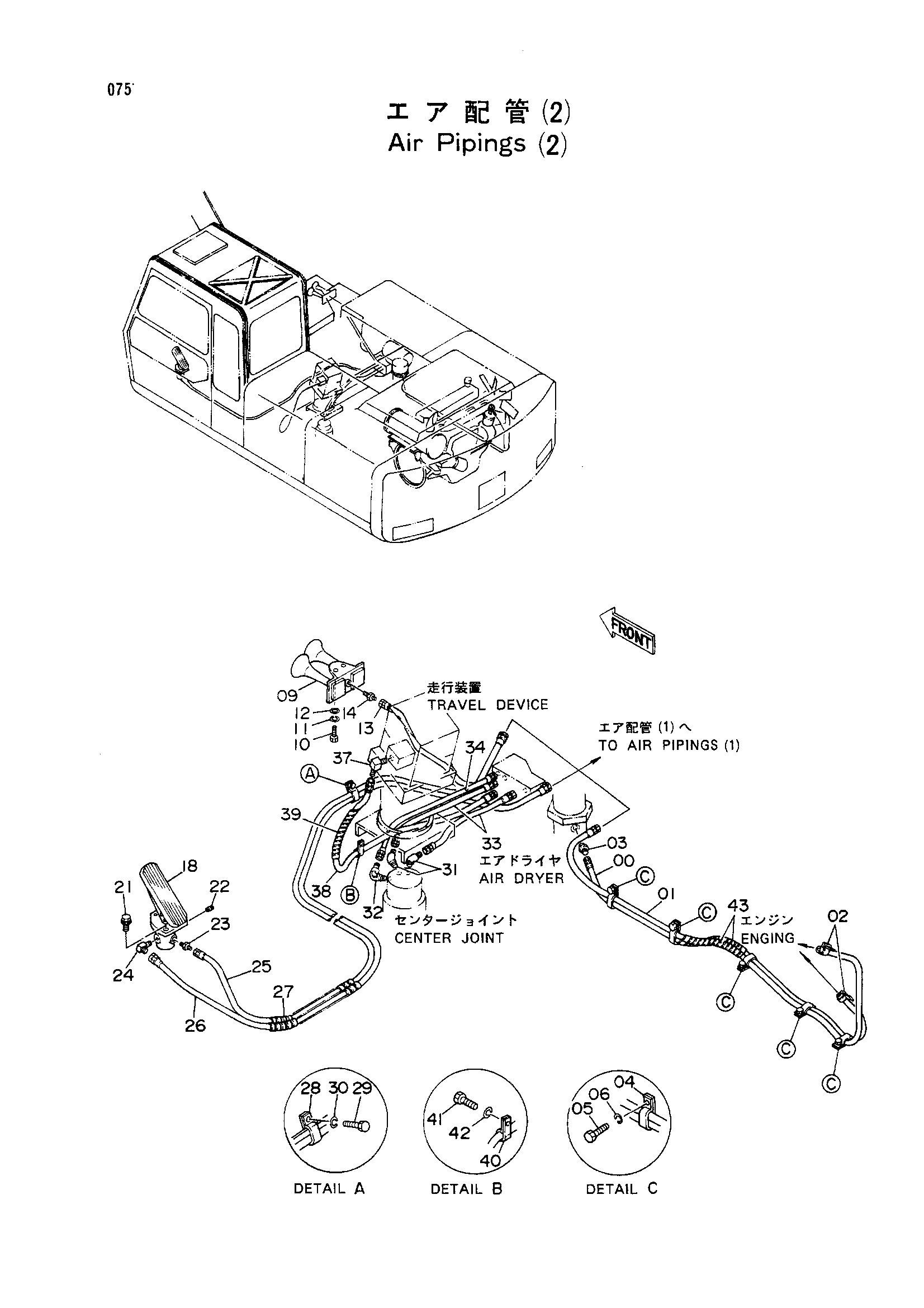

Заводская схема «Воздушный трубопроводы (2)» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4214665 | Шланг | 1 |
| 01 | 4216551 | Шланг | 1 |
| 02 | 4514700 | Зажим шланг | 2 |
| 03 | 4215651 | Адаптер | 1 |
| 04 | 4190282 | Зажим | 5 |
| 05 | J901018 | Болт | 5 |
| 06 | A590910 | Пружинная шайба | 5 |
| 09 | 4135433 | Звуковой сигнал воздушный | 1 |
| 10 | J901016 | Болт | 2 |
| 11 | A590910 | Пружинная шайба | 2 |
| 12 | A590110 | Плоская шайба | 2 |
| 13 | 4224419 | Шланг | 1 |
| 14 | 4154651 | Адаптер | 1 |
| 18 | 4216550 | Тормозной клапан | 1 |
| 21 | J011030 | Болт с шайбой | 3 |
| 22 | 94-2023 | Пробка | 1 |
| 23 | 4215650 | Адаптер | 1 |
| 24 | 4215652 | Угловой штуцер | 1 |
| 25 | 4214405 | Шланг | 1 |
| 26 | 4214406 | Шланг | 1 |
| 27 | 4044420 | Защитный кожух | 2 |
| 28 | 4190282 | Зажим | 1 |
| 29 | J901018 | Болт | 1 |
| 30 | A590910 | Пружинная шайба | 1 |
| 31 | 4190244 | Угловой штуцер | 2 |
| 32 | 4154671 | Угловой штуцер | 1 |
| 33 | 4214407 | Шланг | 2 |
| 34 | 4214408 | Шланг | 1 |
| 37 | 4154656 | Угловой штуцер | 1 |
| 38 | 4214409 | Шланг | 1 |
| 39 | 4133527 | Защитный кожух | 1 |
| 40 | 4190275 | Зажим | 1 |
| 41 | J901018 | Болт | 1 |
| 42 | A590910 | Пружинная шайба | 1 |
| 43 | 4044420 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
