Передний трубопроводы для окада / фурукава гидромолот и красхер — HITACHI EX160WD

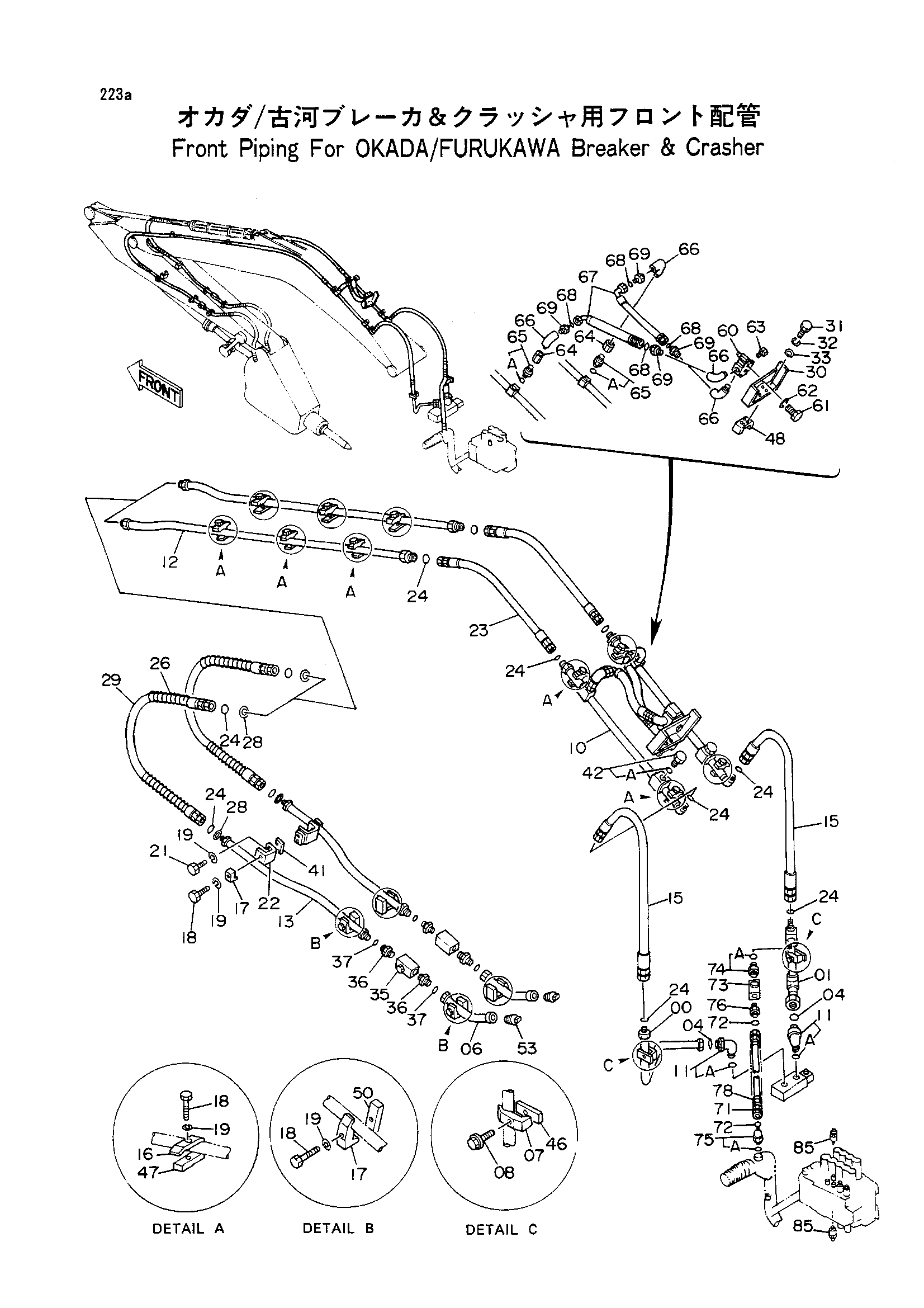

Заводская схема «Передний трубопроводы для окада / фурукава гидромолот и красхер» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9730352 | Трубка | 1 |
| 01 | 9730353 | Трубка | 1 |
| 04 | 4187329 | Уплотнительное кольцо | 2 |
| 06 | 9729527 | Трубка | 2 |
| 07 | 4190127 | Хомут трубки | 2 |
| 08 | J011265 | Болт с шайбой | 2 |
| 10 | 9728548 | Трубка | 2 |
| 11 | 4221259 | Угловой штуцер | 2 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 9729951 | Трубка | 2 |
| 13 | 9728452 | Трубка | 2 |
| 15 | 4193889 | Шланг | 2 |
| 16 | 4153488 | Хомут трубки | 10 |
| 17 | 4190127 | Хомут трубки | 6 |
| 18 | J901265 | Болт | 16 |
| 19 | A590912 | Пружинная шайба | 20 |
| 21 | J901230 | Болт | 4 |
| 22 | 4217137 | Кронштейн | 2 |
| 23 | 4216411 | Шланг | 2 |
| 24 | 4187328 | Уплотнительное кольцо | 12 |
| 26 | 4053619 | Защитный кожух | 2 |
| 28 | 4208245 | Шайба | 4 |
| 29 | 4239703 | Шланг | 2 |
| 30 | 8041521 | Кронштейн | 1 |
| 31 | J901230 | Болт | 4 |
| 32 | A590912 | Пружинная шайба | 4 |
| 33 | A590112 | Плоская шайба | 4 |
| 35 | 4205903 | Запорный клапан | 2 |
| 36 | 4208097 | Адаптер | 4 |
| 37 | 4187329 | Уплотнительное кольцо | 4 |
| 41 | 4218287 | Седло винта | 2 |
| 42 | 4174542 | Пробка | 4 |
| 42A | 4506424 | Уплотнительное кольцо | 1 |
| 46 | 4137298 | Седло винта | 2 |
| 47 | 4137298 | Седло винта | 10 |
| 48 | 4208962 | Седло винта | 1 |
| 50 | 4189579 | Седло винта | 4 |
| 53 | 94-2026 | Пробка | 2 |
| 60 | 4209158 | Предохранительный клапан | 1 |
| 61 | J900820 | Болт | 3 |
| 62 | A590908 | Пружинная шайба | 3 |
| 63 | 94-2014 | Пробка | 1 |
| 64 | 4205902 | Запорный клапан | 2 |
| 65 | 4208243 | Адаптер | 2 |
| 65A | 4506424 | Уплотнительное кольцо | 1 |
| 66 | 94-0633 | Угловой штуцер | 4 |
| 67 | 4208454 | Шланг | 2 |
| 68 | 4187308 | Уплотнительное кольцо | 4 |
| 69 | 4208967 | Адаптер | 4 |
| 71 | 4223509 | Шланг | 1 |
| 72 | 4187328 | Уплотнительное кольцо | 2 |
| 73 | 4205903 | Запорный клапан | 1 |
| 74 | 4184837 | Адаптер | 1 |
| 74A | 4506429 | Уплотнительное кольцо | 1 |
| 75 | 4198799 | Угловой штуцер | 1 |
| 75A | 4506429 | Уплотнительное кольцо | 1 |
| 76 | 4208659 | Адаптер | 1 |
| 78 | 4044420 | Защитный кожух | 1 |
| 85 | 4211143 | Предохранительный клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
