Масляный радиатор трубопроводы (2) — HITACHI EX160WD

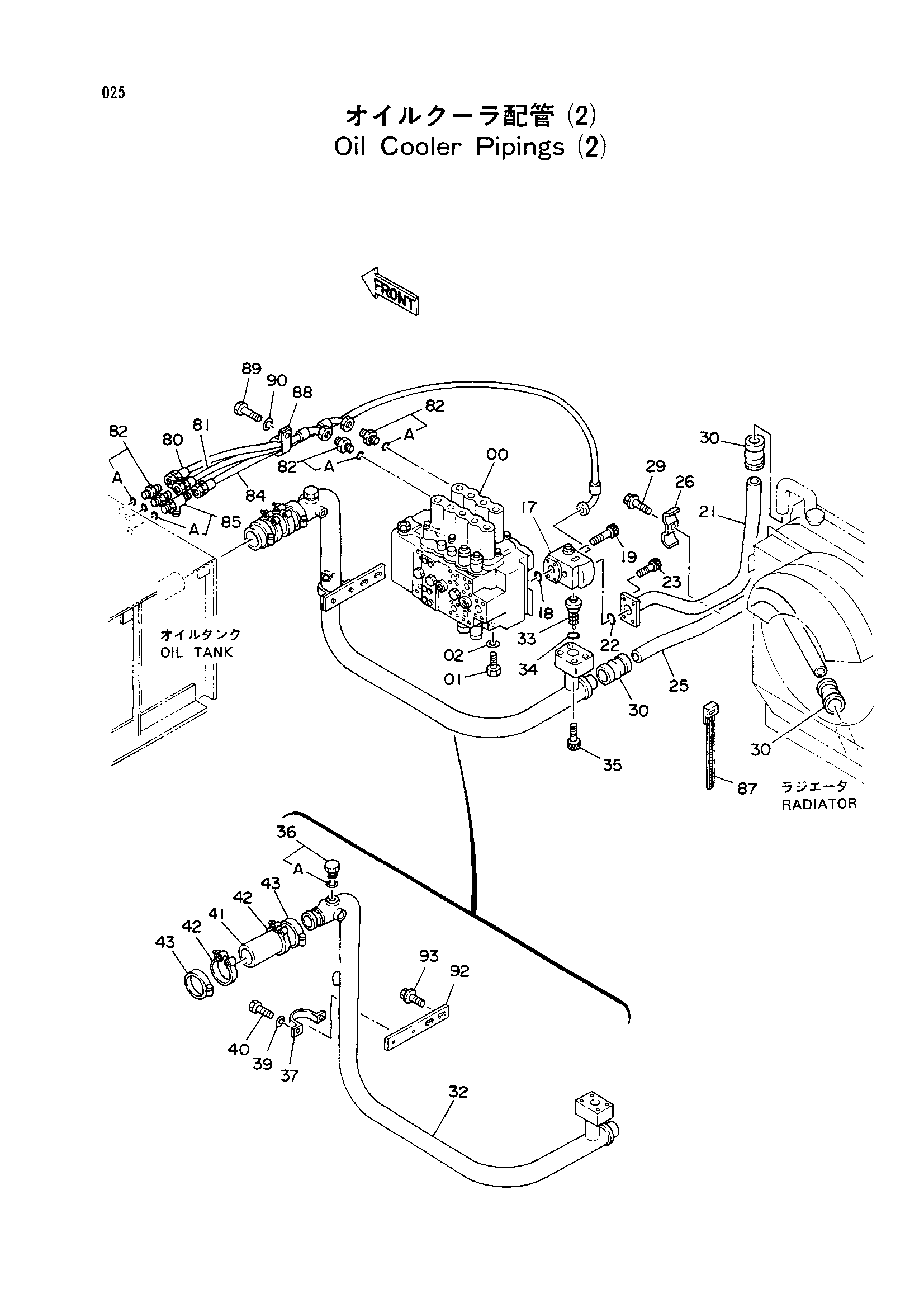

Заводская схема «Масляный радиатор трубопроводы (2)» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4213256 | Гидрораспределитель | 1 |
| 01 | J901635 | Болт | 4 |
| 02 | A590916 | Пружинная шайба | 4 |
| 17 | 4213255 | Клапан рестрикт | 1 |
| 18 | A811040 | Уплотнительное кольцо | 1 |
| 19 | M341002 | Болт с внутренним шестигранником | 4 |
| 21 | 8040408 | Обратная трубка | 1 |
| 22 | A811040 | Уплотнительное кольцо | 1 |
| 23 | M341036 | Болт с внутренним шестигранником | 4 |
| 25 | 3040300 | Обратная трубка | 1 |
| 26 | 4053696 | Хомут трубки | 1 |
| 29 | J011270 | Болт с шайбой | 1 |
| 30 | 4069801 | Муфта | 3 |
| 32 | 7019045 | Обратная трубка | 1 |
| 33 | 4204745 | Клапан | 1 |
| 34 | A811045 | Уплотнительное кольцо | 1 |
| 35 | M341060 | Болт с внутренним шестигранником | 4 |
| 36 | 4113926 | Пробка | 1 |
| 36A | 4506429 | Уплотнительное кольцо | 1 |
| 37 | 4053865 | Хомут трубки | 1 |
| 39 | A590910 | Пружинная шайба | 2 |
| 40 | J901018 | Болт | 2 |
| 41 | 4094001 | Резиновый шланг | 1 |
| 42 | 4156850 замена: 4263764 | Хомут шланга | 2 |
| 42 | 4263764 | Хомут шланга | 2 |
| 43 | 4504491 | Хомут шланга | 2 |
| 80 | 4213822 | Нейлоновый шланг | 1 |
| 81 | 4213823 | Нейлоновый шланг | 1 |
| 82 | 4200465 | Адаптер | 4 |
| 82A | 957366 | Уплотнительное кольцо | 1 |
| 84 | 4213824 | Нейлоновый шланг | 1 |
| 85 | 4205363 | Тройник | 1 |
| 85A | 4509180 | Уплотнительное кольцо | 1 |
| 87 | 4055311 | Ленточный зажим | 3 |
| 88 | 4192035 | Зажим | 1 |
| 89 | J901018 | Болт | 1 |
| 90 | A590910 | Пружинная шайба | 1 |
| 92 | 4218890 | Опора | 1 |
| 93 | J021235 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
