Крышка (1) — HITACHI EX160WD

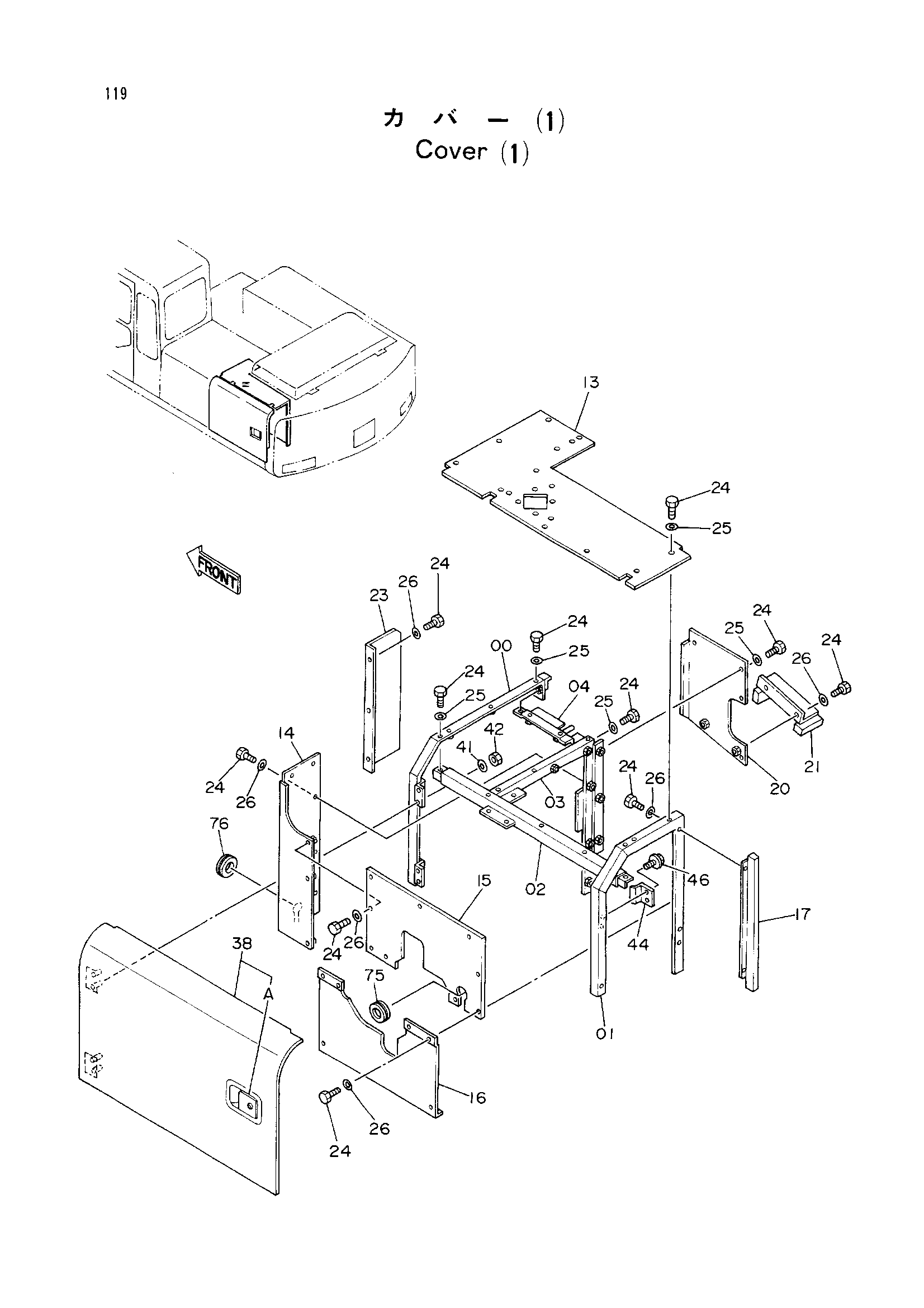

Заводская схема «Крышка (1)» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8040746 | Опора | 1 |
| 01 | 8040747 | Опора | 1 |
| 02 | 8040748 | Опора | 1 |
| 03 | 8040749 | Опора | 1 |
| 04 | 9732249 | Опора | 1 |
| 13 | 8044426 | Крышка | 1 |
| 14 | 8044427 | Крышка | 1 |
| 15 | 8044428 | Крышка | 1 |
| 16 | 3045660 | Крышка | 1 |
| 17 | 9729395 | Крышка | 1 |
| 20 | 8040755 | Крышка | 1 |
| 21 | 8040756 | Крышка | 1 |
| 23 | 4216083 | Крышка | 1 |
| 24 | J901225 | Болт | 56 |
| 25 | A590112 | Плоская шайба | 26 |
| 26 | 449490 | Шайба | 30 |
| 38 | 7019184 | Дверь | 1 |
| 38A | 7017924 | Дверь блокировка (2) | 1 |
| 41 | A590112 | Плоская шайба | 4 |
| 42 | J950012 | Гайка | 4 |
| 44 | 4188492 | Ограничитель | 1 |
| 46 | J021230 | Болт с шайбой | 2 |
| 75 | 4513226 | Резиновая втулка | 1 |
| 75 | 985258 | Уплотнительная втулка | 1 |
| 76 | 4210485 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
